❚ Podłączenie kabli i ustawienie przełączników
Przed montażem kamery należy ustawić ogniskowanie obiektywu, zoom oraz przełączniki.

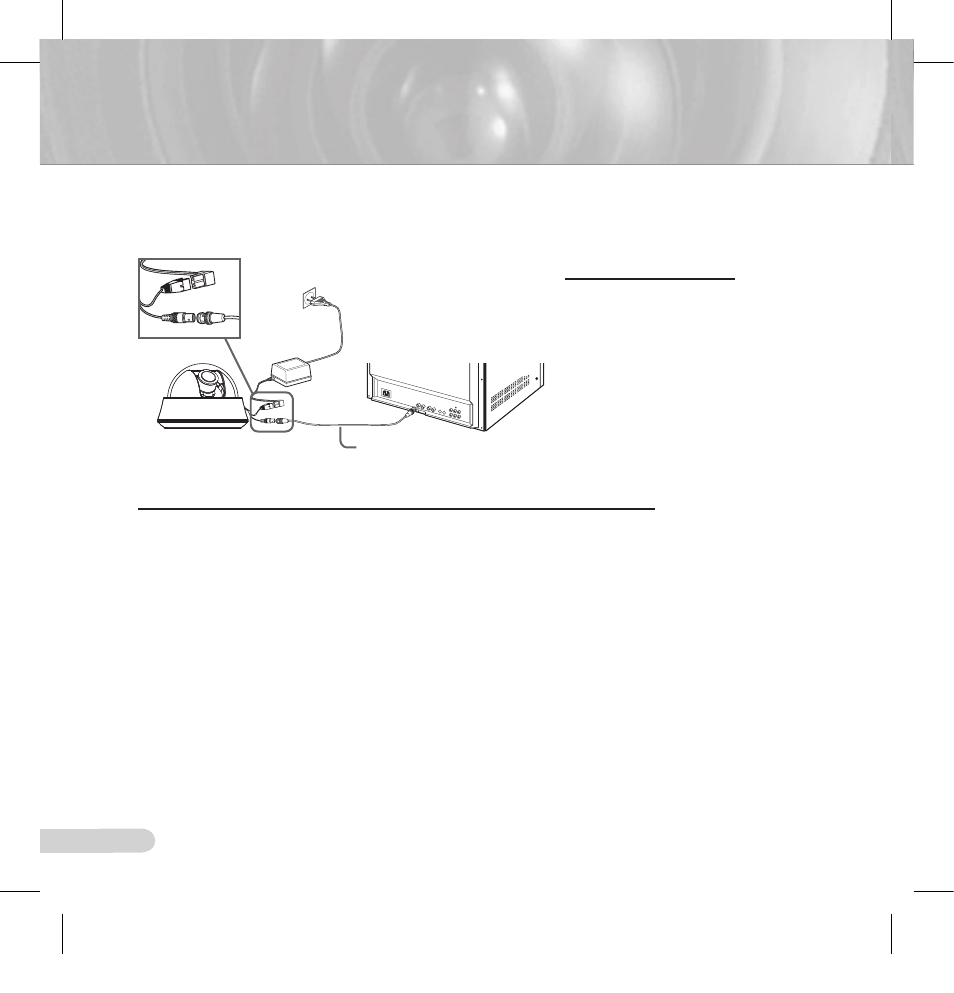

Aby podłączyć kable
1. Podłącz kabel BNC do
złącza wideo znajdującego
się w kamerze.
2. Podłącz kabel BNC do
wejścia wideo monitora.
3. Podłącz adapter zasilania
do złącza zasilania
znajdującego się na
kamerze. Gdy monitor jest
włączony, wyświetlany jest
obraz z kamery.
Aby wyregulować ogniskowanie obiektywu i ustawienia funkcji
1. Zdejmij oprawę kopułkową oraz wewnętrzną. Więcej szczegółowych informacji o
zdejmowaniu oprawy zawiera paragraf “Procedura montażu”, w rozdziale poświęconym
montażowi kamery na następnej stronie.
2. Oglądając obraz na ekranie wyreguluj ogniskowanie, zoom oraz ustawienia funkcji kamery
używając w tym celu regulatorów ogniskowania i zoomu oraz panelu sterowania.
3. Aby utrwalić ustawione ogniskowanie i zoom przykręć regulatory.
Monitor
Kabel BNC
