6
POL
7

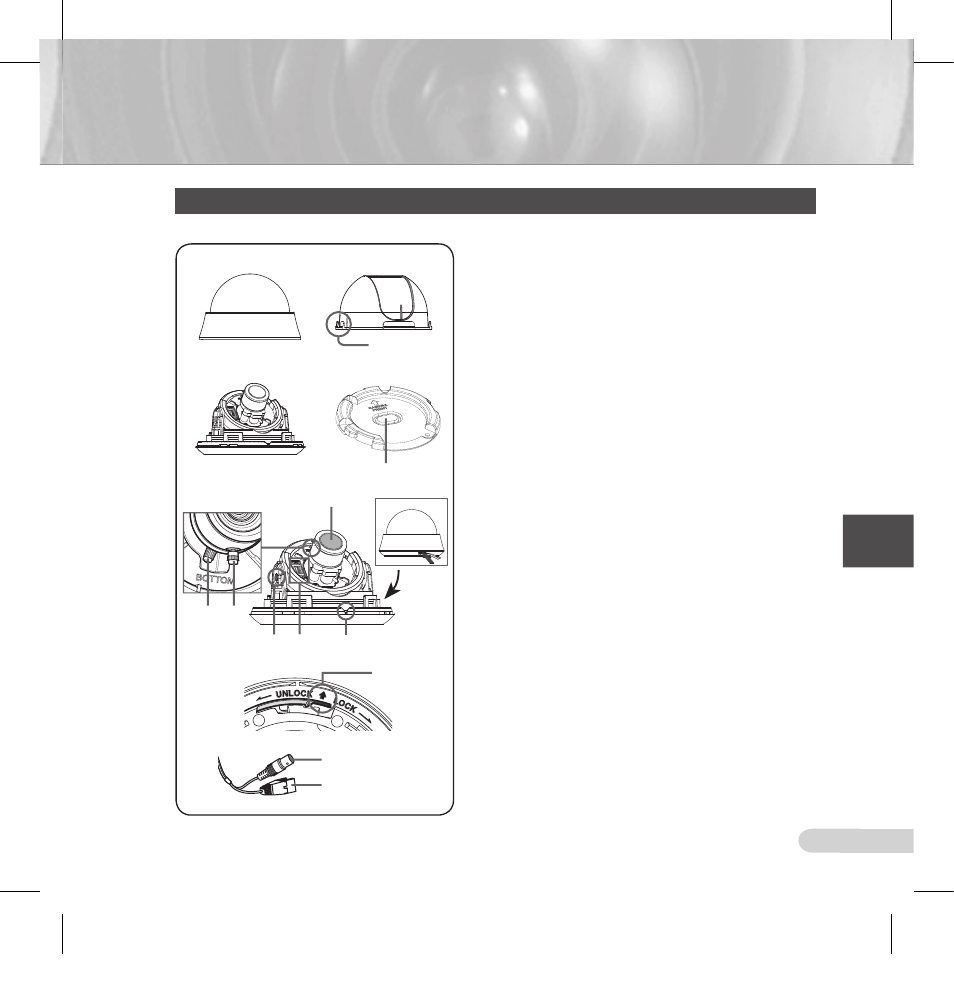

Elementy składowe kamery
Kamera składa się z następujących elementów:
1. Oprawa kopułkowa: Osłania i chroni wewnętrzną
obudowę, obiektyw oraz korpus kamery.
2. Oprawa wewnętrzna: Osłania i chroni korpus
urządzenia.
3. Zamek skrzydłowy: Aby zdjąć obudowę wewnętrzną
należy wcisnąć wąski punkt zamka długim, cienkim
śrubokrętem i wycisnąć zamek.
4. Korpus: Do korpusu należy obiektyw, panel sterowania,
płyta z obwodem drukowanym, śruby itp.
5. Wspornik mocujący: Służy do montowania kamery na
suficie lub ścianie. Jest mocowany za pomocą trzech
długich śrub dołączonych do opakowania.
6. Zaślepka mocowania sufitowego: Przy montażu na
suficie zdjęcie zaślepki umożliwia podłączenie linii do
sufitu.
7. Regulator zoomu: Dźwignia ta służy do regulacji i
ustawienia zoomu.
8. Regulator ogniskowania: Ogniskowanie obiektywu
można regulować obracając regulator w lewo lub prawo.
W celu zamocowania należy go obracać zgodnie z
kierunkiem ruchu wskazówek zegara.
9. Śruba do regulacji nachylenia: Śruba ta służy do
regulacji i ustawienia nachylenia obiektywu.
10. Panel sterowania: Zawiera dwa rodzaje przełączników
regulujących, takich jak przełączniki funkcji oraz
sterowania fazowego. Na środku panelu znajduje się
osiem przełączników funkcji a na końcach zamieszczono
dwa przyciski sterowania fazowego.
11. Rowek: Aby na wsporniku mocującym zamontować
korpus kamery należy ustawić w linii rowek znajdujący
się na korpusie i szeroki rowek wyżłobiony na przedniej
stronie wspornika.
12. Zamek: Służy do otwierania lub zamykania oprawy
kopułkowej. Aby otworzyć oprawę należy nacisnąć
zamek.
13. Blokada zamka: Aby z korpusu zdemontować wspornik
mocujący, lub aby ze wspornika zdjąć zamontowaną
kamerę należy wycisnąć zamek i obracać korpus w
kierunku oznaczonym jako odblokowanie (UNLOCK).
14. Kabel: Kabel BNC należy podłączyć do złącza wideo a
złącze zasilania do adaptera.
3
1 2
4
Obiektyw
9 0 !
$
Złącze zasilania
Złącze wideo
7 8
#
@
6
5
