I/O 端口
201

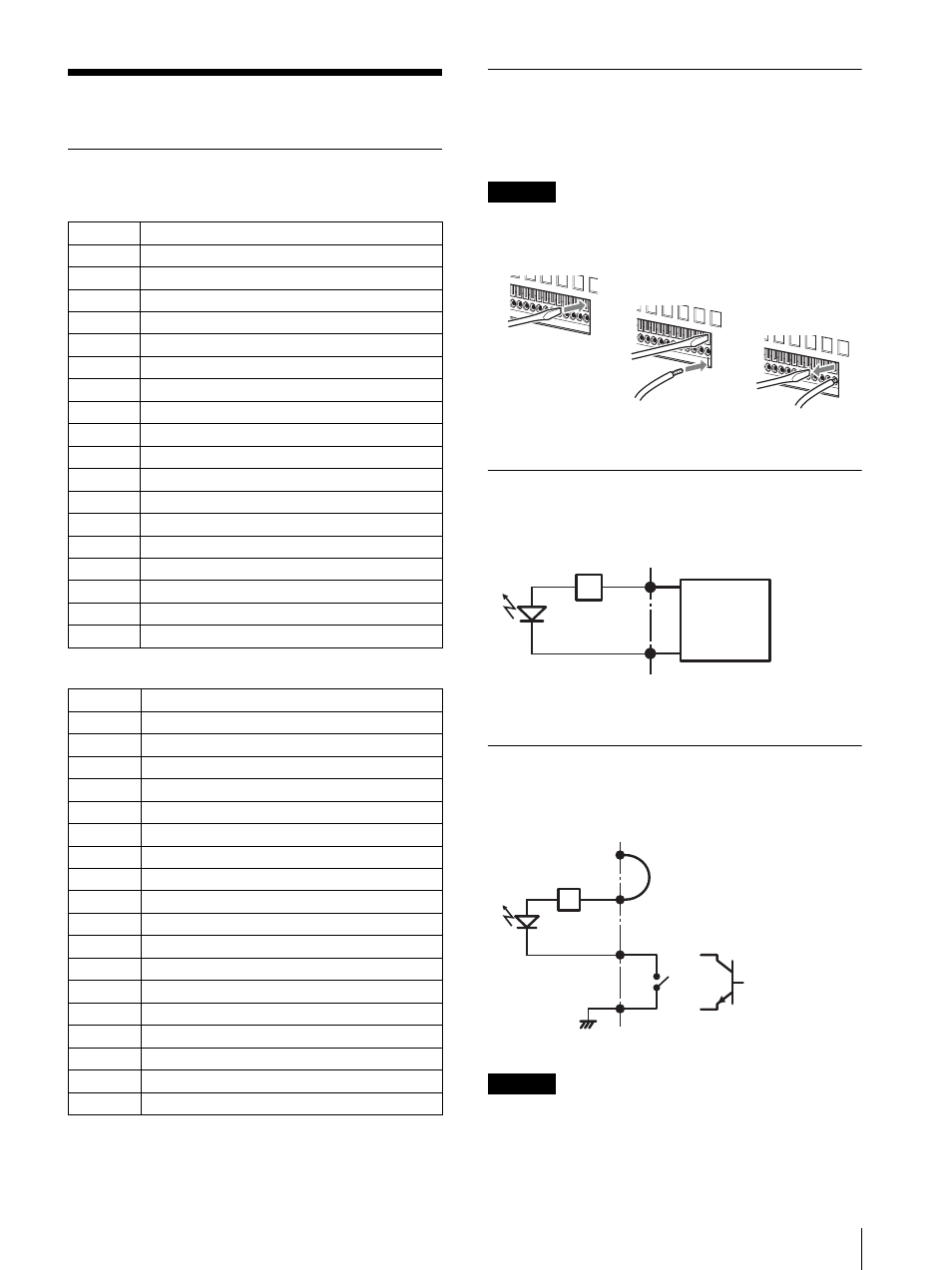

I/O 端口
I/O 端口的插针分配
传感器输入
Alarm Out
使用 I/O 插孔
将小一字螺丝刀插入要连接电线的孔的上部或下部
插槽中 （
AWG 编号：28 至 18）。按住螺丝刀并插
入电线，然后松开螺丝刀。
注意
将螺丝刀插入插槽时请勿用力过大。否则，可能会
造成损坏。
重复此步骤连接所有需要的电线。
传感器输入线路图 1
传感器输入线路图 2
注意
使用线路图 2 时， NSR 未被电绝缘，因此务必建立
不会产生噪音、过电压或过电流的外部电路。
插针编号 传感器输入
1 3.3 v
2 IN_8 -
3 IN_8 +
4 IN_7 -
5 IN_7 +
6 IN_6 -
7 IN_6 +
8 IN_5 -
9 IN_5 +
10 IN_4 -
11 IN_4 +
12 IN_3 -
13 IN_3 +
14 IN_2 -
15 IN_2 +
16 IN_1 -
17 IN_1 +
18 GND
插针编号 警报输出
1 GND
2 OUT_8 -
3 OUT_8 +
4 OUT_7 -
5 OUT_7 +
6 OUT_6 -
7 OUT_6 +
8 OUT_5 -
9 OUT_5 +
10 OUT_4 -
11 OUT_4 +
12 OUT_3 -
13 OUT_3 +
14 OUT_2 -
15 OUT_2 +
16 OUT_1 -
17 OUT_1 +
18 3.3 v
1
2
3
3、 5、 7、 9、 11、 13、 15、 17 插针
（传感器输入 +）
2、 4、 6、 8、 10、 12、 14、 16 插针
（传感器输入 -）
2.35 k Ω
传感器装置
输出：
3.3 至 24 V
直流
设备内部 外部
3、 5、 7、 9、 11、
13、 15、 17 插针
（传感器输入 +）
2、 4、 6、 8、 10、
12、 14、 16 插针
（传感器输入 -）
2.35 k Ω
电线
设备内部 外部
1 插针 (VDD) （最大 200 mA）
机械开关
18 插针 （接地）
GND
或
开路集电极输出
