E/A-Anschluss
117

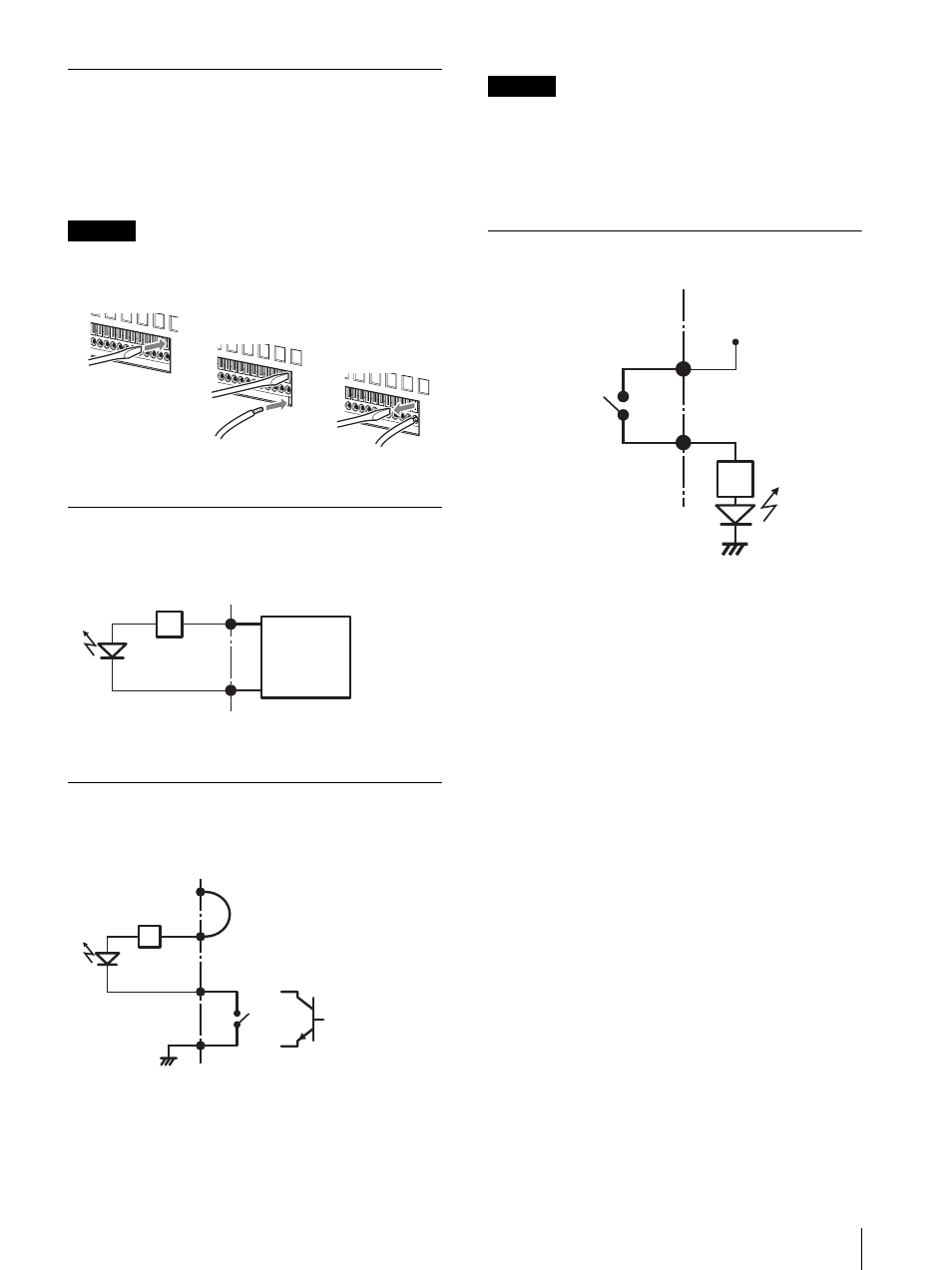

Verwenden der E/A-Buchsen
Stecken Sie einen kleinen Schraubenzieher in den
oberen oder unteren Schlitz neben der Öffnung, in die
Sie ein Kabel stecken möchten (AWG Nr. 28 bis 18).
Stecken Sie das Kabel ein, und lassen Sie dann den
Schraubenzieher los.
Vorsicht
Drücken Sie den Schraubenzieher nicht zu fest in den
Schlitz, da sonst etwas beschädigt werden könnte.
Schließen Sie auf dieselbe Weise alle benötigten Kabel an.
Schaltplan 1 für Sensoreingabe
Schaltplan 2 für Sensoreingabe
Hinweise
Bei Verschaltung nach Stromlaufplan 2 ist der NSR
elektrisch nicht isoliert. Gestalten Sie in diesem Fall die
externen Stromkreise so, dass weder Störungen noch
Überspannungen oder Überströme durch sie verursacht
werden.
Schaltplan für Alarmausgabe
1
2
3
Pin 3, 5, 7, 9, 11, 13, 15, 17
(SENSOREINGANG+)
Pin 2, 4, 6, 8, 10, 12, 14, 16
(SENSOREINGANG-)
2.35 k Ω
Sensor-
ausgabe:
3,3 bis 24 V-
Innerhalb dieses Geräts Außerhalb
Pin 3, 5, 7, 9, 11, 13,
15, 17
(SENSOREINGANG+)
Pin 2, 4, 6, 8, 10, 12,
14, 16
(SENSOREINGANG-)
2.35 k Ω
Kabel
Innerhalb dieses Geräts Außerhalb
Pin 1 (VDD) (200 mA max)
Mechanischer
Schalter
Pin 18 (ERDE)
GND
oder
Ausgabe des
offenen Kollektors
Pin 3, 5, 7, 9, 11, 13,
15, 17
(ALARMEINGANG+)
Pin 2, 4, 6, 8, 10, 12,
14, 16
(ALARMEINGANG-)
Magnetrelais 24 V
24 V-, 1 A oder
weniger
Innerhalb dieses Geräts Außerhalb
5 V
Schaltungsbeispiel
GND
