Puerto de E/S
176
Nota
Si se utiliza el diagrama de cables 2, la NSR no estará
aislada eléctricamente, así que asegúrese de construir
circuitos externos que no produzcan ruidos, voltaje
excesivo ni sobrecargas de corriente.

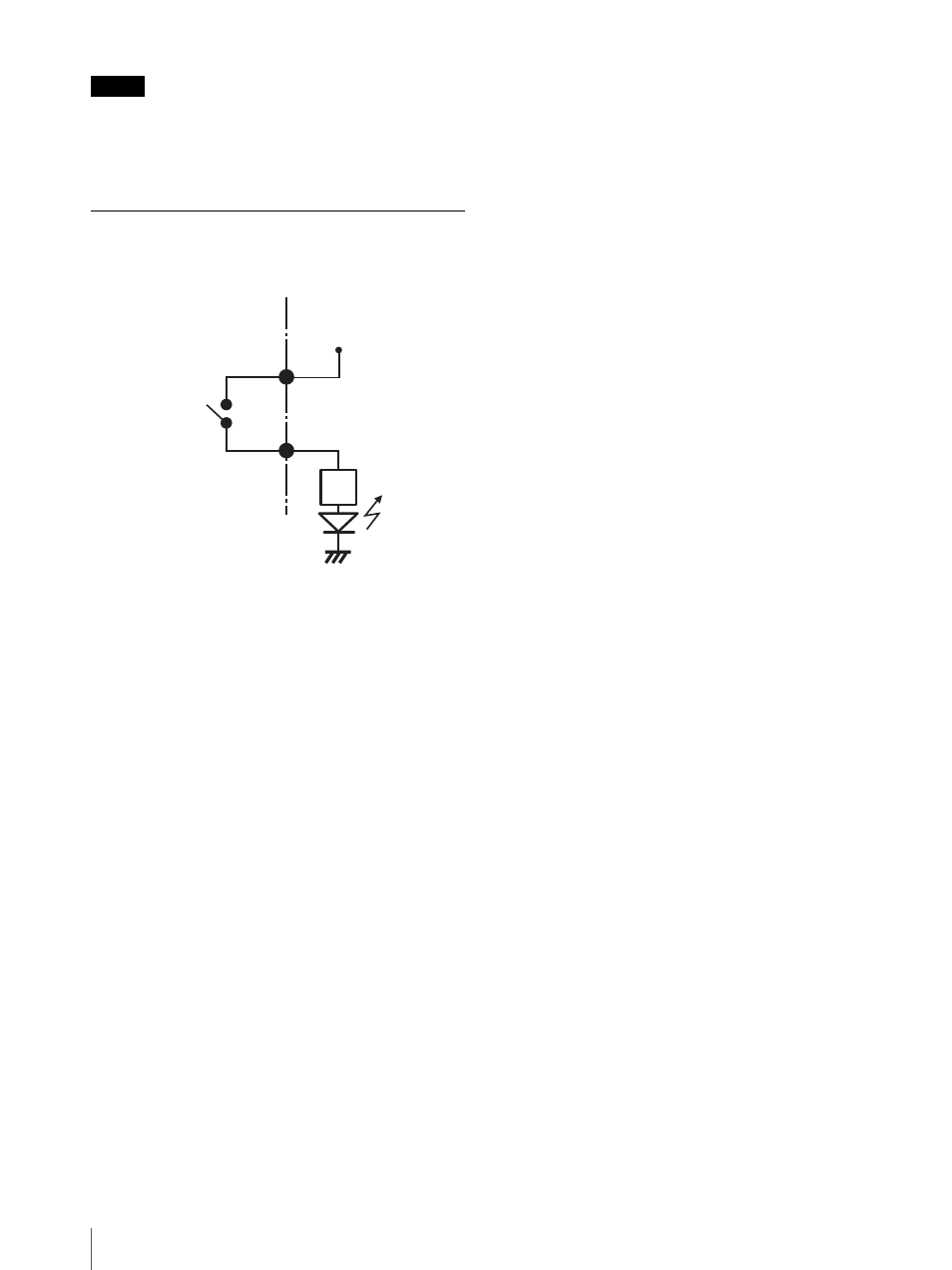

Diagrama de cables de la salida de
la alarma
3, 5, 7, 9, 11, 13,
15, 17 clavijas
(ALARM IN+)
2, 4, 6, 8, 10, 12,
14, 16 clavijas
(ALARM IN-)
Relé del imán ca
de 24 V/cc de 24
V, 1 A o inferior
En el interior de la unidad En el exterior
5 V
Ejemplo de circuito
GND
