Porta di I/O

146

Nota

Quando si utilizza lo schema di connessione 2, l’NSR
non è isolato elettricamente; occorre quindi costruire
circuiti esterni che non producano rumore, eccessi di
tensione o sovracorrenti.

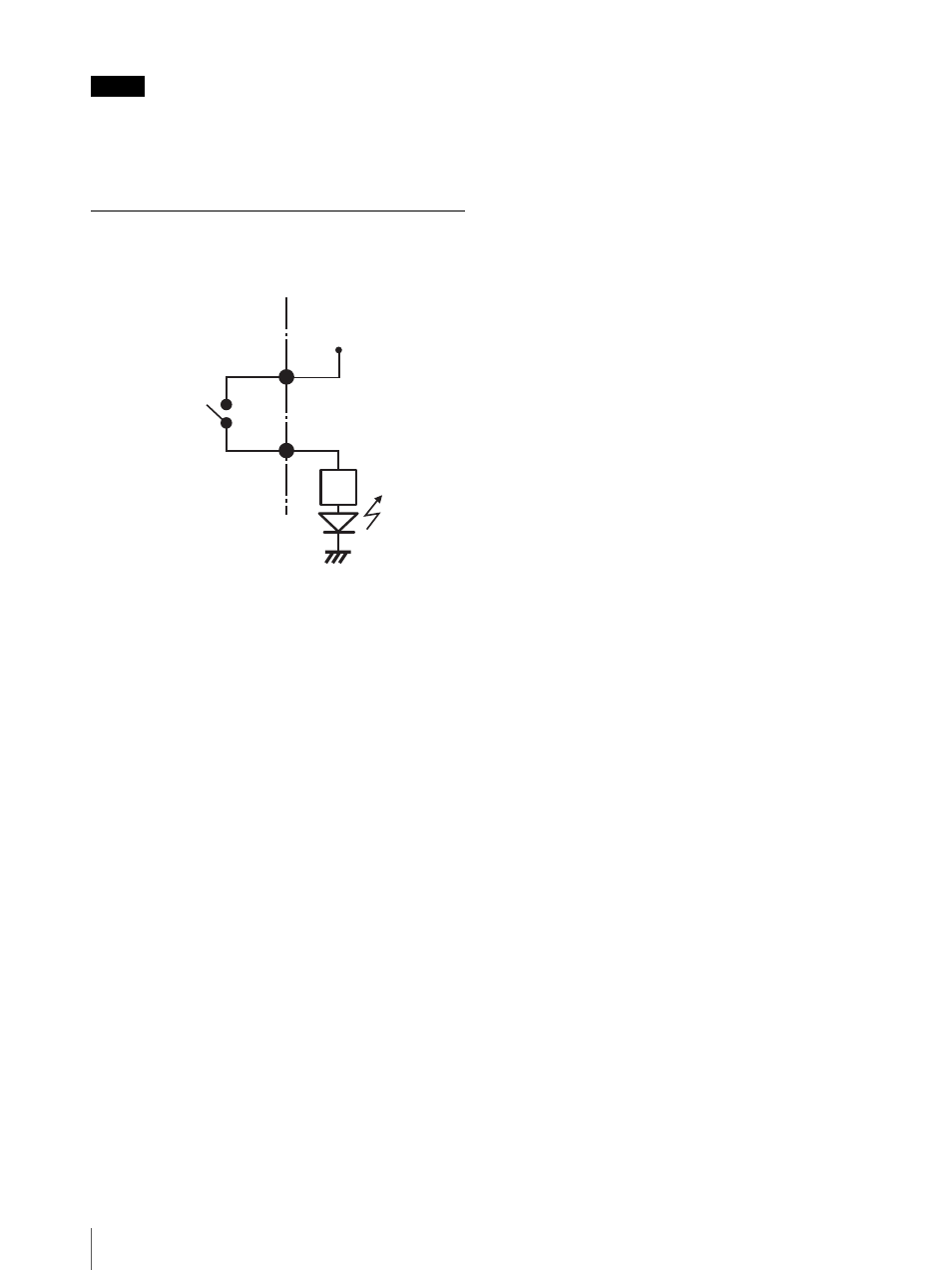

Schema di connessione per uscita
allarme

Pin 3, 5, 7, 9, 11,
13, 15, 17
(ALARM IN+)

Pin 2, 4, 6, 8, 10,
12, 14, 16
(ALARM IN-)

Relè magnetico a
24 V CA/24 V CC,
max 1 A

Interno di questa unità

Esterno

5 V

Esempio di circuito

GND
