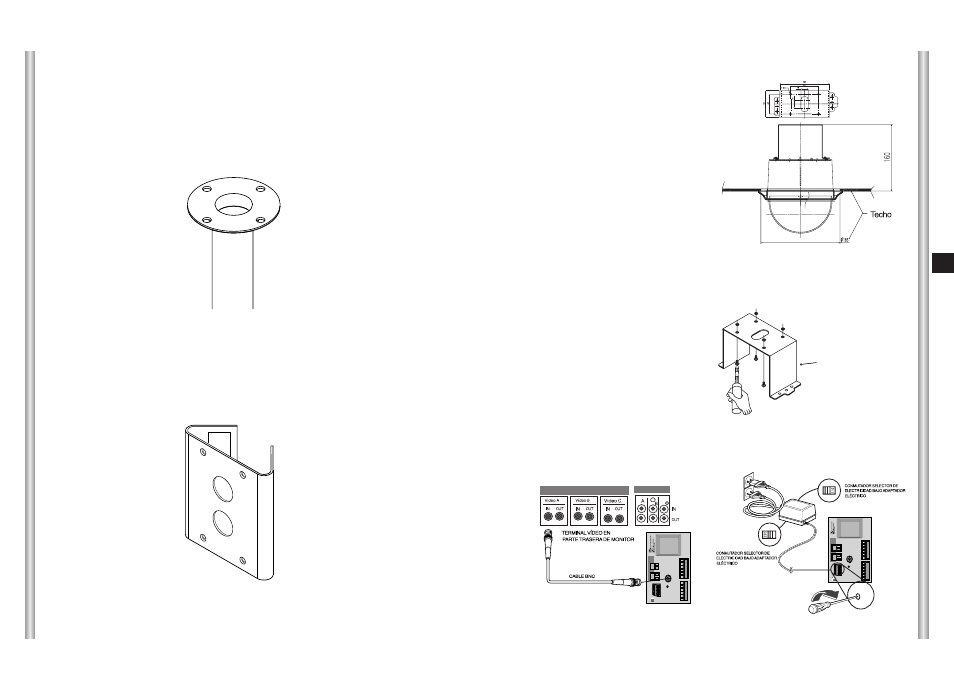

1. [Figura 1] Instalación del equipo
empotrado
(Consulte la guía de Instalación
acerca de la longitud de la estructura)
* Empotrar en el cuerpo de la
estructura.
3. [Figura 2] Instale el soporte en
U con 4 tornillos.
[Figura 2]
2. Haga un agujero en el techo donde vaya a ser instalada la cámara.
(El agujero debe ser aproximadamente de 180 mm de diámetro).
4. [Figura 3 y 4] Conecte todos los cables indicados en la página 14.
(Ver página 2-4)
[Figura 4]
[Figura 3]
Instalación de la cámara
[Figura 1]
Longitud del
agujero del
techo
5) ADAPTADOR DE MONTAJE EN TECHO (SADT-100CM)
Este adaptador sirve para instalar en una techo de concreto la cubierta
para interiores o la cubierta para exteriores de la Cámara SmartDome.
6) ADAPTADOR DE MONTAJE EN POSTE (SADT-100PM)
Este adaptador sirve para instalar el ADAPTADOR DE MONTAJE EN
PARED (SADT-100WM) en un poste que tenga un diámetro mayor de 8
cm (2,76 pulgadas).
Anclaje en U
