2-8
F
2-7

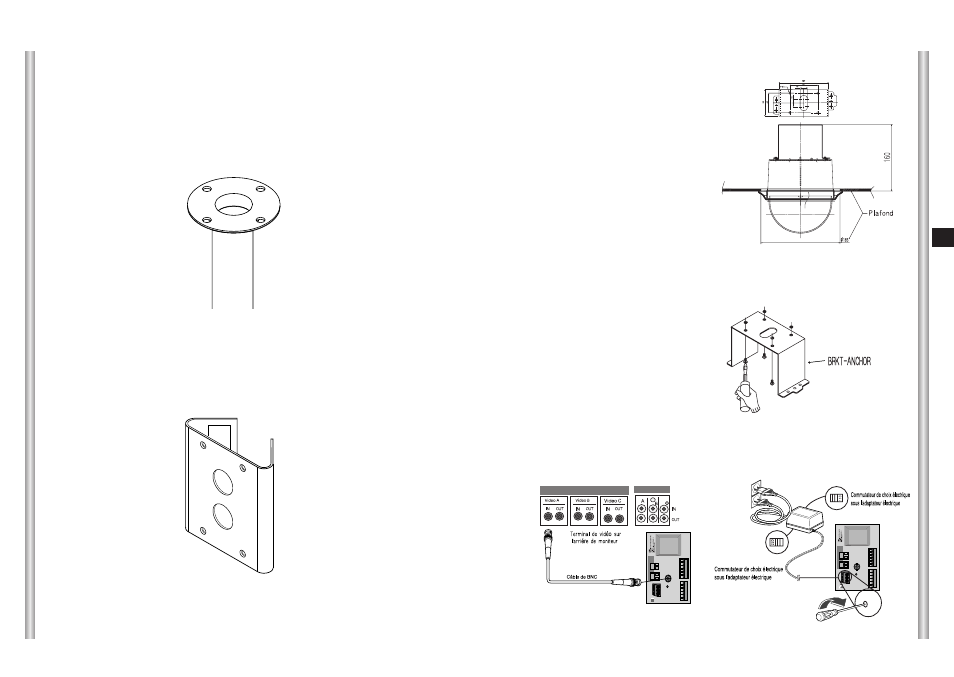

1. [Figure 1] Installez la structure sur le plafond.
(Référez-vous à la référence d’installation
pour la longueur de la structure.)
* Encastré par le constructeur de la
structure.
3. [Figure 2] Assemblez le
BRKT-ANCHOR sur le plafond
et vissez les 4 boulons.
[Figure 2]
2. Faites un trou dans le plafond où la camera doit être installée.
(Le trou doit être environs ø180)
4. [Figure 3,4] Joignez les câbles divers à l’adaptateur de camera.
(Voir les pages 2-4)
[Figure 4]
[Figure 3]
Installation de la Camera
[Figure 1]
Longueur de
trou de plafond
5) SUPPORT DE FIXATION AU PLAFOND (SADT-100CM)
S’utilise pour installer le boîtier de la camera Smart-dôme à un plafond en
béton soit à l’extérieur ou à l’intérieur du bâtiment.
6) BRIDE DE MONTAGE SUR POTEAU (SADT-100PM)
Sert à installer le SUPPORT DE FIXATION AU MUR (SADT-100WM) à un
poteau d’un diamètre de 8 cm (2,76 po) ou plus.
