45.

Ensamblaje y ajustes

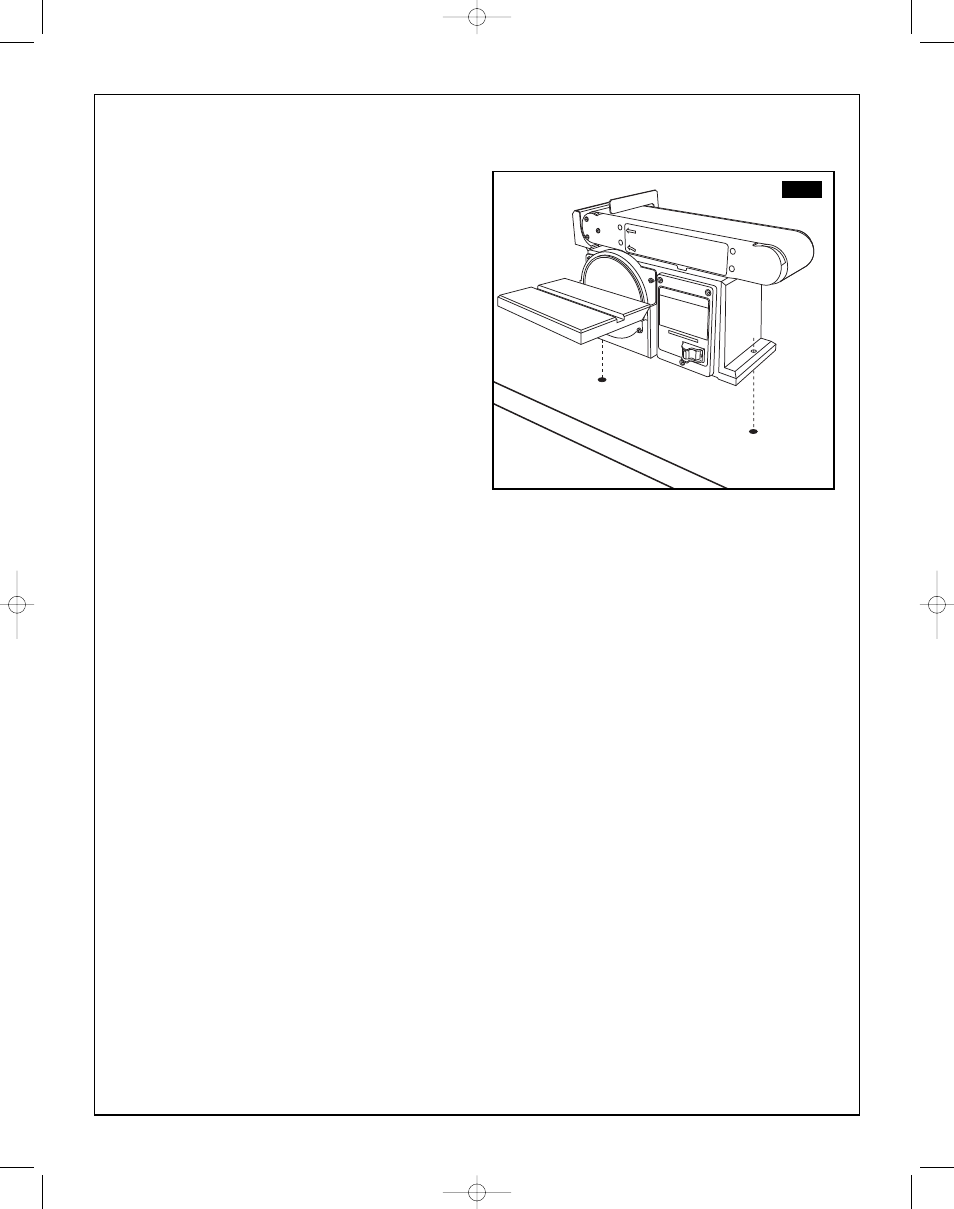

Montaje de la lijadora de correa y disco en un

banco de trabajo (Fig. 13)

Si la lijadora de correa y disco se va a utilizar en una ubicación

permanente, se debe sujetar de manera segura a una superficie de

trabajo firme, como por ejemplo un banco de trabajo.

Si la lijadora se va a montar en un banco de trabajo, se deben

taladrar agujeros que atraviesen la superficie de soporte del banco

de trabajo.

1. La unidad se debe empernar de manera segura utilizando

tornillos M8 y tuercas hexagonales (no incluidos). La longitud

de los tornillos debe ser de 38 mm más el grosor del tablero

del banco.

2. Localice y marque los agujeros en el lugar donde se vaya a

montar la lijadora de correa y disco.

3. Taladre dos (2) agujeros de 9.5 mm de diámetro que atraviesen

el banco de trabajo.

4. Coloque la lijadora de correa y disco sobre los agujeros de

alineación del banco de trabajo taladrados en dicho banco.

5. Inserte dos tornillos M8 y apriete las tuercas hexagonales.

FIG. 13
