44.

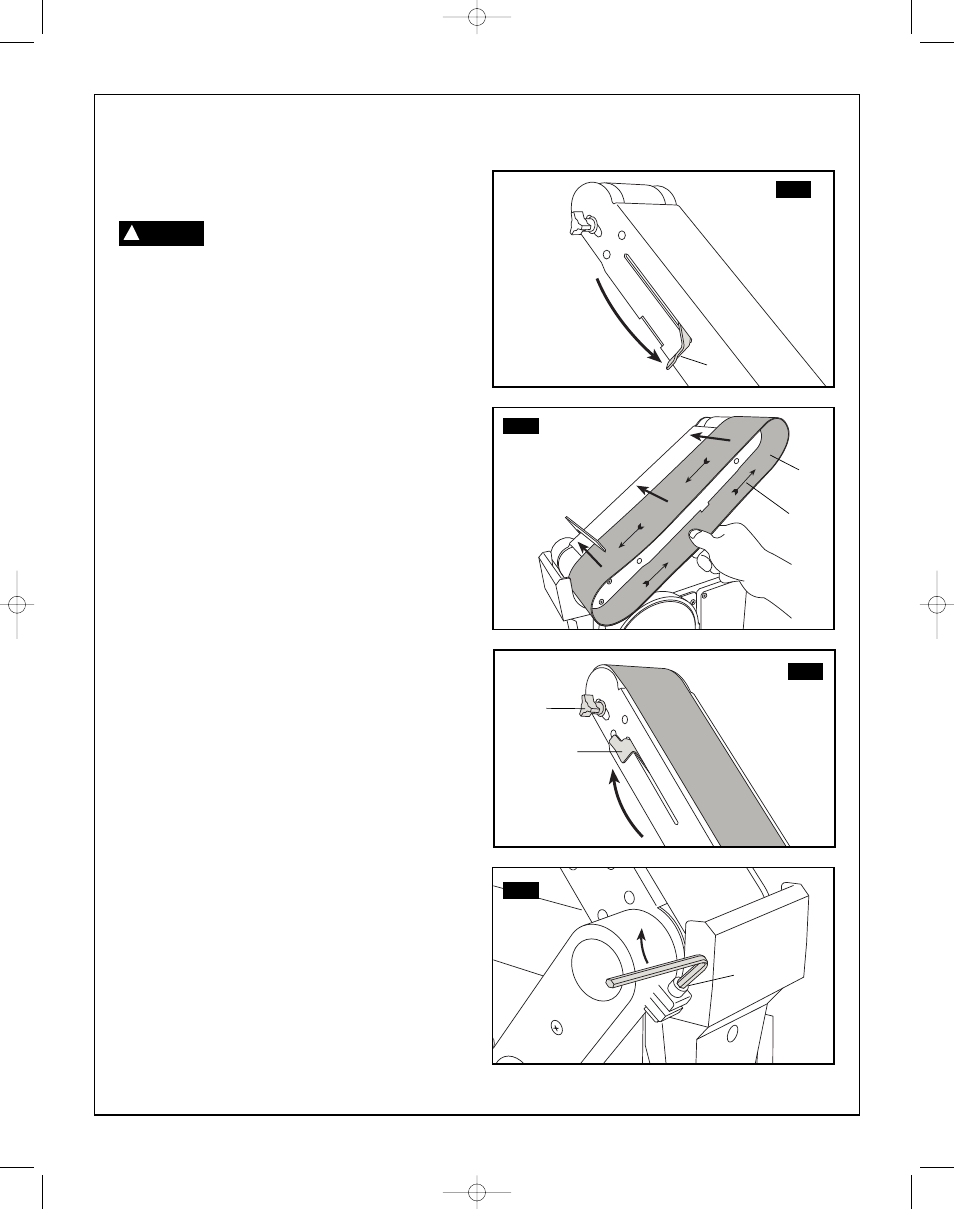

Instalación de la correa de lijar: Tensado y ajuste

de la trayectoria (Fig. 9-12)

Para evitar lesiones por causa de un arranque

accidental, ponga el interruptor en la posición

de “APAGADO”, retire la llave y saque el

enchufe del tomacorriente de la fuente de alimentación antes

de retirar o instalar la correa.

En el lado liso de la correa de lijar encontrará una “flecha

direccional”. La correa de lijar debe moverse en el sentido de esta

flecha, para que el empalme no se separe.

1. Deslice la palanca tensora (1) hacia la derecha para reducir la

tensión de la correa, de la manera que se muestra en la

figura 9.

2. Coloque la correa de lijar (2) sobre los tambores, con la flecha

direccional (3) orientada en sentido contrario al de las agujas

del reloj, figura 10. Asegúrese de que la correa esté centrada

sobre ambos tambores.

3. Deslice la palanca tensora hacia la izquierda para aplicar

tensión a la correa, de la manera que se muestra en la

figura 11.

4. Apriete el tornillo de cabeza hexagonal hueca (4) cuando el

lecho esté en la posición deseada, figura 12.

5. Enchufe el cable de alimentación. Ponga el interruptor en la

posición de “ENCENDIDO” e inmediatamente en la posición de

“APAGADO”, fijándose en si la correa tiende a deslizarse y

salirse del tambor loco o del tambor impulsor. Si la correa no

tiende a deslizarse y salirse, está SIGUIENDO SU TRAYEC-

TORIA apropiadamente.

6. Si la correa de lijar se mueve hacia el disco, gire el pomo de

ajuste de la trayectoria (5) 1/4 de vuelta en el sentido de las

agujas del reloj.

7. Si la correa de lijar se mueve alejándose del disco, gire el pomo

de ajuste de la trayectoria (5) 1/4 de vuelta en sentido contrario

al de las agujas del reloj.

8. Ponga el interruptor en la posición de “ENCENDIDO” e

inmediatamente en la posición de “APAGADO”, fijándose en el

movimiento de la correa. Si es necesario, reajuste el pomo de

ajuste de la trayectoria.

9. Confirme la separación máxima de 1-2 mm entre el soporte de

la pieza de trabajo y la superficie de lijado, y ajústela si fuese

necesario.

Ensamblaje y ajustes

FIG. 9

FIG. 10

FIG. 11

FIG. 12

WARNING

!

1

1

3

2

5

4
