Assemblage et réglages
Montage de la ponceuse à courroie et
à disque sur l’établi (Fig. 13)
Si la ponceuse à courroie et à disque doit toujours être utilisée au
même endroit, il est nécessaire de l’assujettir solidement à une
surface de support ferme telle qu’un établi.
En cas de montage sur un établi, il faut percer des trous à travers
la surface de support de l’établi.
1. L’outil doit être boulonné solidement en utilisant des vis M8 et
des écrous hexagonaux (non inclus). La longueur de la vis doit
être de 38 mm plus l’épaisseur du dessus de l’établi.
2. Localisez et marquez les tous où la ponceuse à courroie et à
disque doit être montée.
3. Percez (2) trous de 9,5 mm de diamètre à travers l’établi.
4. Placez la ponceuse à courroie et à disque sur l’établi en alignant
les trous percés dans la surface de l’établi.
5. Insérez deux vis M8 et serrez les écrous hexagonaux.

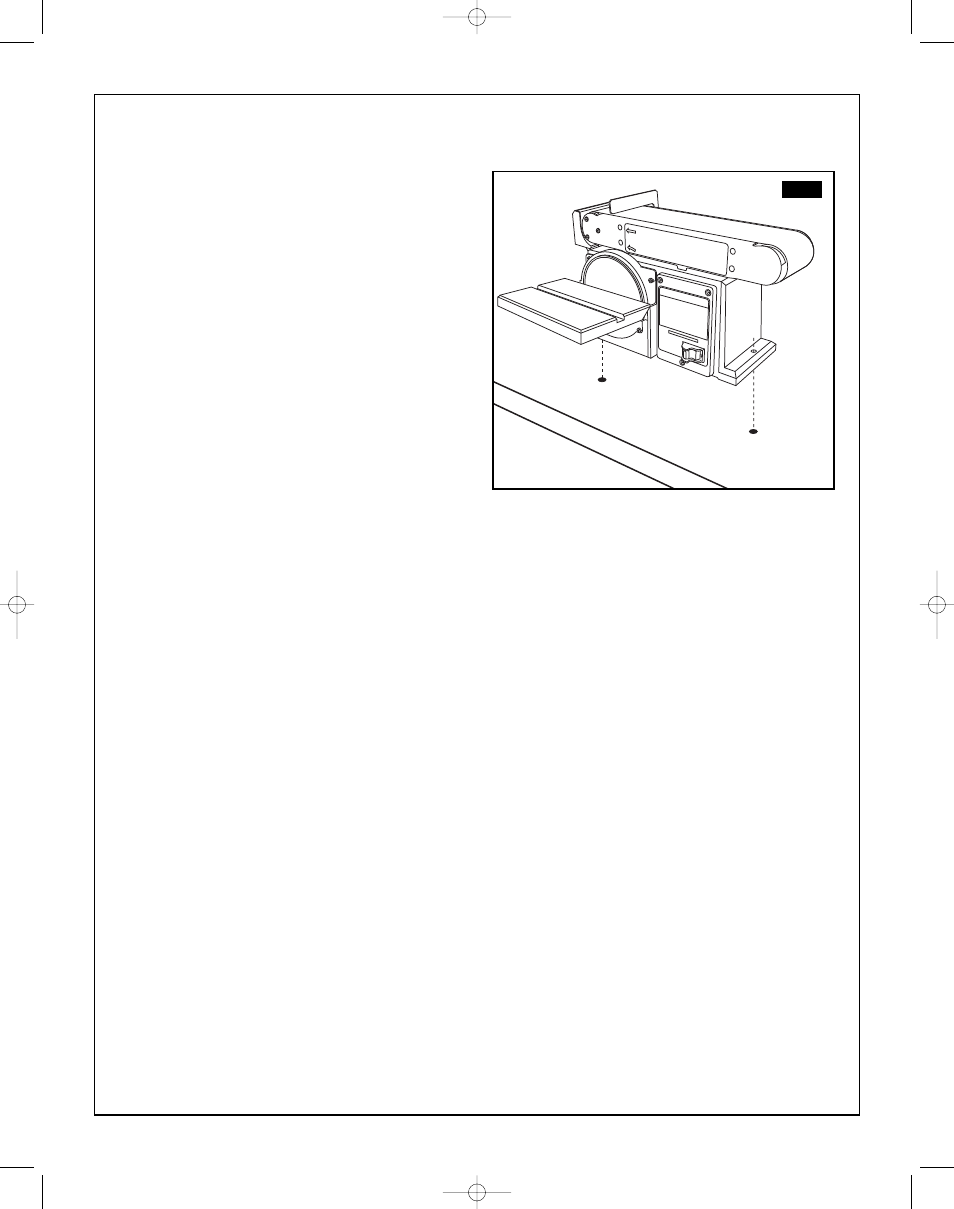

FIG. 13
