28.

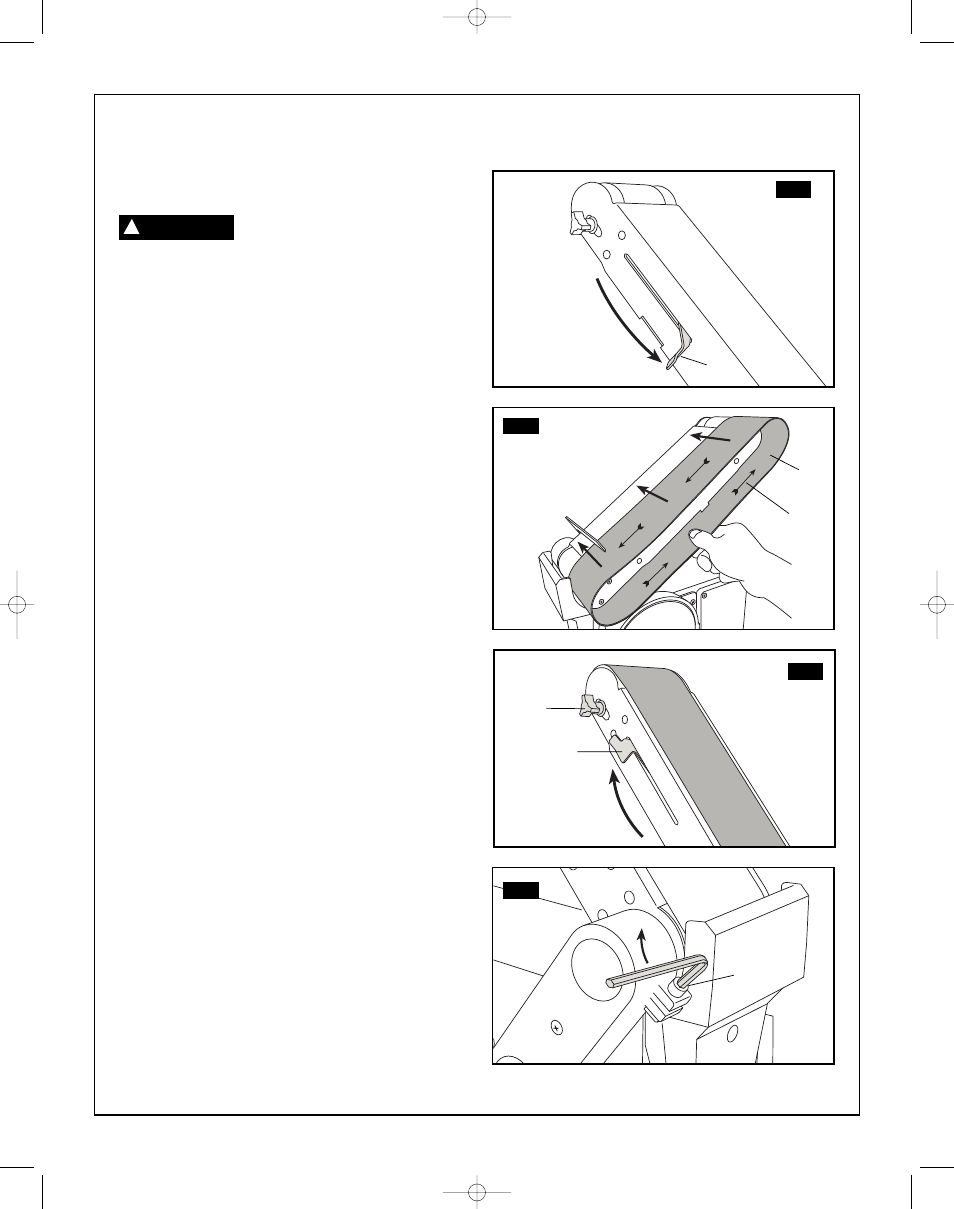

Installation de la courroie de ponçage – réglage

de la tension et de l’alignement (Fig. 9-12)

Pour ne pas risquer de blessure en

conséquence dune mise en marche

accidentelle, mettez linterrupteur à larrêt (« OFF »), retirez la

clé et débranchez la fiche de la prise de courant avant de retirer

ou dinstaller la courroie.

Vous verrez une ’flèche directionnelle’ sur le côté lisse de la

courroie de ponçage. La courroie de ponçage doit avancer dans le

sens de cette flèche pour ne pas risquer que l’enture de

raccordement ne se détache pas.

1. Faites glisser le levier de réglage de la tension (1) vers la droite

afin de relâcher la tension de la courroie, comme illustré à la

Figure 9.

2. Placez la courroie de ponçage (2) au-dessus des poulies de

façon que la flèche directionnelle (3) soit orientée dans le sens

contraire des aiguilles d’une montre, Figure 10. Assurez-vous

que la courroie est centrée sur les deux poulies.

3. Faites glisser le levier de réglage de la tension vers la gauche

pour appliquer une tension sur la courroie, comme cela est

illustré à la Figure 11.

4. Serrez la vis creuse hexagonale (4) lorsque le lit est dans la

position désirée, Figure 12.

5. Branchez le cordon d’alimentation électrique. Mettez

l’interrupteur en marche (« On ») et immédiatement ensuite à

l’arrêt (« Off »). Regardez si la courroie a tendance à glisser et

à sortir de la poulie motrice ou de la poulie folle. Si ce n’est pas

le cas, cela signifie qu’elle est ALIGNÉE correctement.

6. Si la courroie de ponçage se déplace en direction du disque,

tournez le bouton d’alignement (5) d’un quart de tour dans le

sens des aiguilles d’une montre.

7. Si la courroie de ponçage se déplace dans la direction opposée

à celle du disque, tournez le bouton d’alignement (5) d’un quart

de tour dans le sens contraire des aiguilles d’une montre.

8. Mettez l’interrupteur en marche (« On ») et immédiatement

ensuite à l’arrêt (« Off ») et observez le mouvement de la

courroie. Procédez à un nouveau réglage du bouton

d’alignement si cela est nécessaire.

9. Confirmez l’écart maximum de 1-2 mm entre le support de

l’ouvrage et la surface de ponçage, et ajustez si nécessaire.

Assemblage et réglages

FIG. 9

FIG. 10

FIG. 11

FIG. 12

1

1

3

2

5

4

AVERTISSEMENT

!
