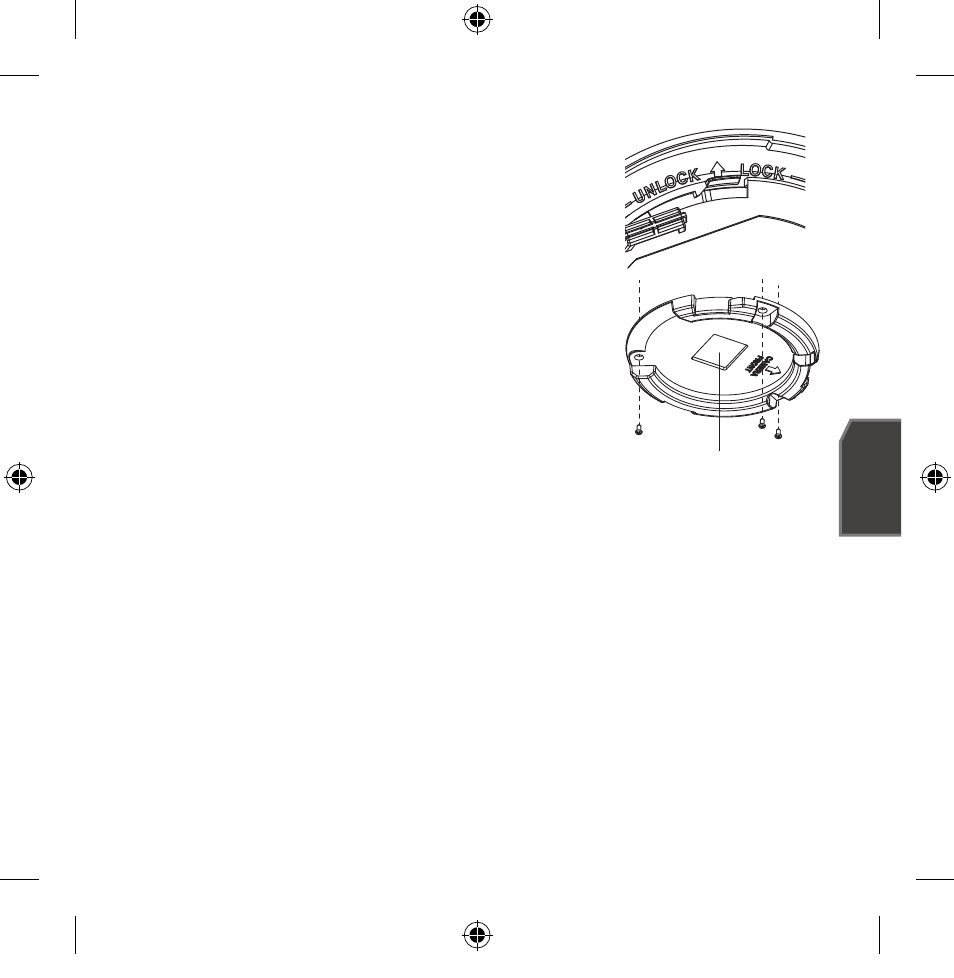

Spingere fuori il perno di sblocco ruotando l'unità principale
in direzione
Se questo non funziona, utilizzare il foro sulla base della
staffa per ruotare la staffa in direzione
Utilizzare le viti (x3) fornite per fissare la staffa nella posizione
desiderata (a soffitto o a parete).
Assicurarsi che l'etichetta <
CAMERA FRONT> sulla staffa sia
rivolta nella direzione di monitoraggio.
Disporre i cavi lungo la staffa fino al soffitto o alla parete.
Prima di disporre i cavi fino al soffitto, premere energica-
mente verso il basso il coperchio superiore per rimuoverlo.
Se non si desidera installare la videocamera a soffitto, utiliz-
zare per il cablaggio l'area vuota di fronte al lato dell'etichetta
Montare l'unità principale sulla staffa.
Allineare il foro di contrassegno dell'unità principale con l'etichetta
della staffa e ruotare l'unità in direzione
Orientare l'obbiettivo nella direzione desiderata.
Per regolare la direzione dell'obbiettivo, vedere "regolazione della direzione di
monitoraggio della videocamera".
Fissare il coperchio interno all'unità principale.
Allineare i due fori dei blocchi lato aletta sul coperchio interno al foro corrispondente
dell'unità principale e premerlo finché non si sente un clic.
Fissare il coperchio all'unità principale.
|Allineare la parte sporgente all'interno del coperchio al foro corrispondente dell'unità
principale e ruotare il coperchio per fissarla.
3.
4.
5.
6.
7.
8.
9.
Coperchio superiore
