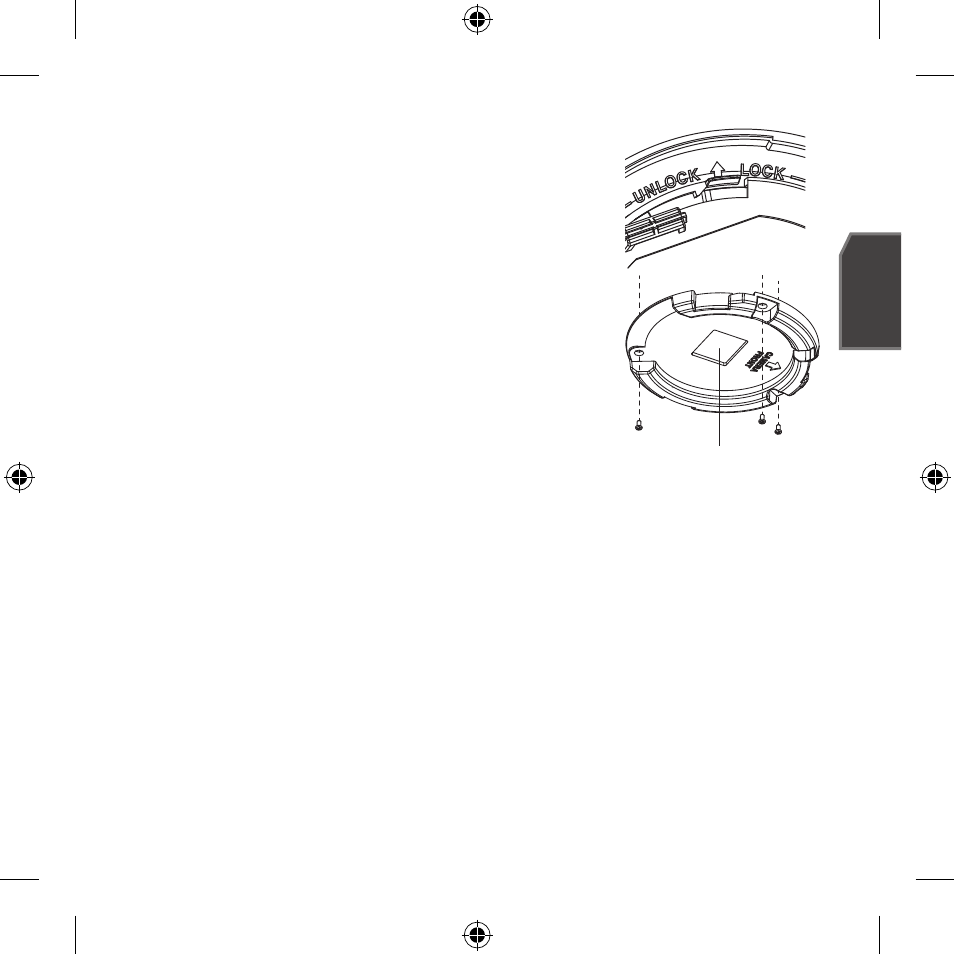

Appuyez sur le verrou de désactivation pour le faire
ressortir tout en tournant l'unité principale dans la direction
indiquée par
Si cela ne fonctionne pas, utilisez l'orifice situé dans la
partie inférieure du support pour tourner le support dans la
direction indiquée par
Utilisez les vis fournies (x3) pour fixer le support sur
l'emplacement souhaité (plafond ou mur).
Assurez-vous que l'indication <
CAMERA FRONT>imprimée sur le
support fait face à l'orientation de la caméra de surveillance.
Disposez convenablement les câbles au plafond ou au mur
en les faisant passer par le support.
Appuyez fort sur le couvercle supérieur pour le retirer avant
de poser les câbles au plafond.
Si vous n'avez pas l'intention d'installer la caméra au plafond,
utilisez la zone vide située à l'opposé de l'indication
côté pour les besoins du câblage.
Montez l'unité principale sur le support.
Alignez le trou servant de marque à l'unité principale sur l'indication
imprimée sur le support et tournez l'unité dans la direction indiquée par
Réglez l'objectif selon l'orientation souhaitée.
Pour le réglage de l'orientation de l'objectif, reportez-vous à la section « Réglage de
l'orientation de la caméra de surveillance ».
Fixez le couvercle interne sur l'unité principale.
Alignez les deux trous des verrous latéraux situés sur le couvercle interne sur le trou
correspondant de l'unité principale et appuyez dessus en tirant vers le bas jusqu'à ce
que vous entendiez un déclic.
Fixez le couvercle sur l'unité principale.
Alignez la partie saillante située à l'intérieure du couvercle sur le trou correspondant de
l'unité principale et tournez le couvercle pour le fixer.
3.
4.
5.
6.
7.
8.
9.
Couvercle supérieur
