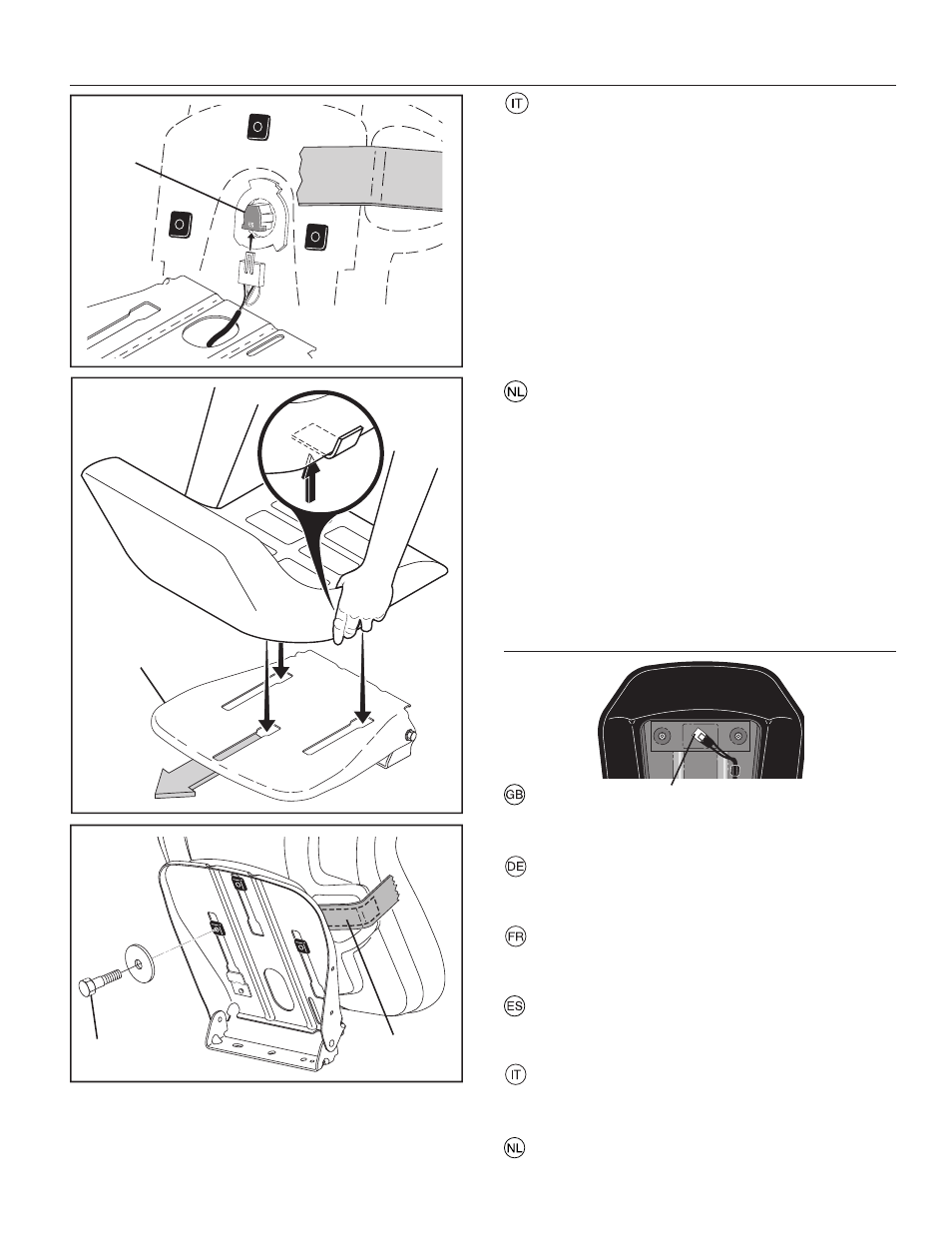

INSTALLAZIONE DEL SEDILE

Rimuovere i dispositivi di fissaggio che fissano il sedile

sull’imballaggio di cartone e mettere da parte i dispositivi di

fissaggio per assemblare il sedile sul trattore.
Rimuovere ed eliminare l’imballaggio di cartone.
Posizionare il sedile sulla relativa scocca in modo tale che il

bullone nella parte superiore dello spallamento si posizioni

sopra il foro grande posto sul fondo. (2).
Premere sul sedile per inserire il bullone dello spallamento

nella fessura e tirare il sedile verso il retro del trattore.
Stringere la vite (3).

REGOLAZIONE DEL SEDILE

Sollevare la leva di regolazione (4) e far scorrere il sedile

fino a raggiungere una posizione comoda, che vi consenta di

premere a fondo il pedale della frizione/del freno. Per bloccare

il sedile in posizione, rilasciare la leva.

INSTALLATIE VAN DE STOEL

Verwijder de bevestigingselementen waarmee de zitting

aan de kartonnen verpakking bevestigd is en zet deze be-

vestigingselementen opzij voor het monteren van de zitting

op de trekker.
Verwijder de kartonnen verpakking en werp die weg.
Plaats de stoel op de zitpan zodat de kop van de borstbout

zich over het grote sleufgat in de pan bevindt (2).
Druk op de stoel totdat de borstbout in de sleuf past en trek

de stoel vervolgens naar de achterzijde van de tractor.
Haal de stelschroef (3) aan.

STOEL AFSTELLEN

Til de afstelhendel (4) op en schuif de stoel naar een comforta-

bele positie waarin u de koppeling/rem helemaal in kunt duwen.

Laat de hendel los om de stoel op die plaats vast te zetten.

NOTE:

Check that the flex is correctly con nect ed to the safe ty switch

(3) on the seat hold er.

HINWEIS:

Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3)

auf dem Halter des Sitzes angeschlossen ist.

REMARQUE:

Vérifier que le câble électrique est bien connecté sur le con-

tacteur de sécurité (3) placé sous l'embase du siège.

NOTA:

Controlar que el cable está correctamente acoplado al inter-

ruptor de seguridad (3) en el soporte del asiento.

NOTA:

Controllare che il cavo sia ben collegato all’interruttore disi-

curezza (3) sul supporto del sedile.

N.B.

Controleer of de snoer correct is aangesloten op deveil-

igheidsschakelaar (3), op de houder van de zitting.
