20
2

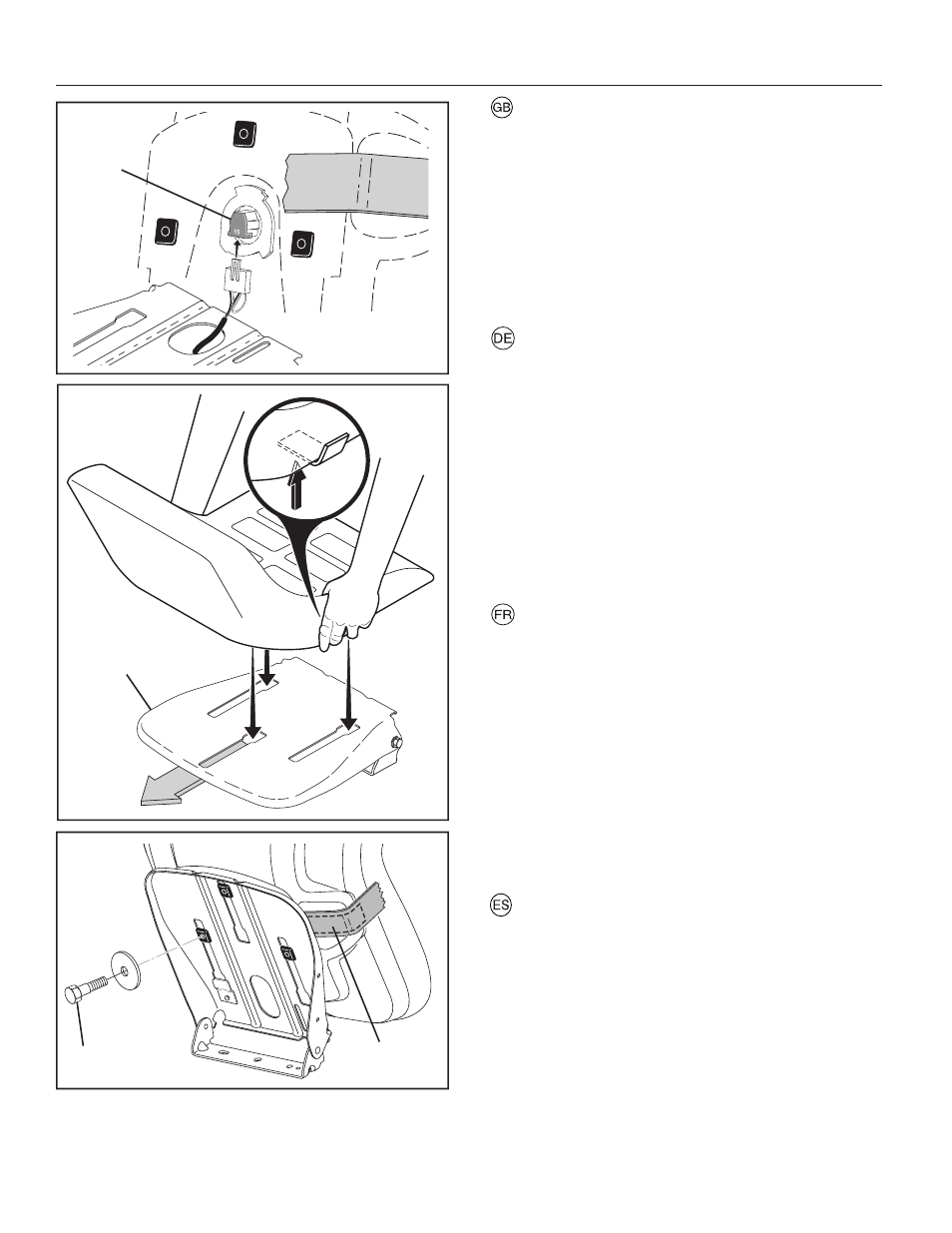

INSTALL SEAT
Remove the hardware securing seat to the cardboard pack ing
and set the hardware aside for assembly of seat to tractor.
Remove the cardboard packing and discard.
Place seat on seat pan so pads are positioned over large
slotted hole in pan (2).
Push down on seat to engage pads in slots and pull seat
towards rear of tractor.
Tighten the bolt securely (3).
ADJUST SEAT
Lift up adjustment lever (4) and slide seat until a comfortable
position is reached which allows you to press clutch/brake
pedal all the way down. Release lever to lock seat in position.
SITZ MONTIEREN
Entnehmen Sie die Teile, mit denen der Sitz an der Karton-
age befestigt ist. Bewahren Sie diese Teile auf, da sie für die
Montage des Sitzes am Traktor noch benötigt werden.
Entfernen Sie die restlichen Verpackungsteile und entsorgen
Sie diese.
Der Sitz wird so auf die Sitzplatte plaziert, dass sich der
Hauptbolzen über dem Schlitz in der Platte befindet (2).
Sitz herunterdrücken, so dass der Bolzen in den Schlitz
einrastet und dann den Sitz nach hinten ziehen.
Die Einstellschraube anziehen (3).
EINSTELLEN DES SITZES
Heben Sie den Stellhebel (4) an und verschieben Sie den Sitz,
bis eine bequeme Position erreicht ist, in der Sie Kupplungs- und
Bremspedal ganz niederdrücken können. Lassen Sie den Heb-
el wieder in die Position zum Verriegeln des Sitzes einrasten.
MISE EN PLACE DU SIEGE
Retirer le bouton de réglage et la rondelle plate qui fixent le
siège à l'emballage de carton, le conserver pour le montage
du siège sur le tracteur.
Se débarrasser ensuite de l'emballage.
Placer le siège sur son embase de façon que la tête de la vis
à épaulement se place dans le trou à l'extrémité de la large
fente de l'embase (2).
Pousser le siège vers le bas pour engager la vis à épaule-
ment dans la fente puis repousser le siège vers l'arrière du
tracteur.
Serrer ensuite à fond la vis (3).
RÉGLAGE DU SIÈGE
Tirez vers le haut le levier de réglage (4) et faites glisser le siège
jusqu’à ce que vous soyez confortablement assis et que vous
puissiez enfoncer complètement la pédale de frein/d’embrayage.
Libérez le levier pour verrouiller la position du siège.
INSTALACIÓN DEL ASIENTO
Remueva la manilla de ajuste y la arandela plana que ase-
guran el asiento al empaque de cartón y póngalos de lado
para poder utilizarlos durante la instalación del asiento sobre
el tractor.
Remueva y desechese del embalaje de cartón.
Colocar el asiento y en el asiento del recipiente de manera
que la cabeza del bulón de la espalda esté posicionada en
el agujero ancho ranurado en el recipiente (2).
Empujar en el asiento para enganchar el bulón de la espalda en
la ranura y empujar el asiento hacia la parte trasera del tractor.
Apretar el tornillo (3).
AJUSTAR EL ASIENTO
Levantar la palanca del ajuste (4) y deslizar el asiento hasta
encontrar una posición que les permita presionar el pedal del
embrague/freno hasta el fondo. Soltar la palanca para fijar el
asiento en esta posición.
1
4 3
2
