4
MANDOS Y FUNCIONES

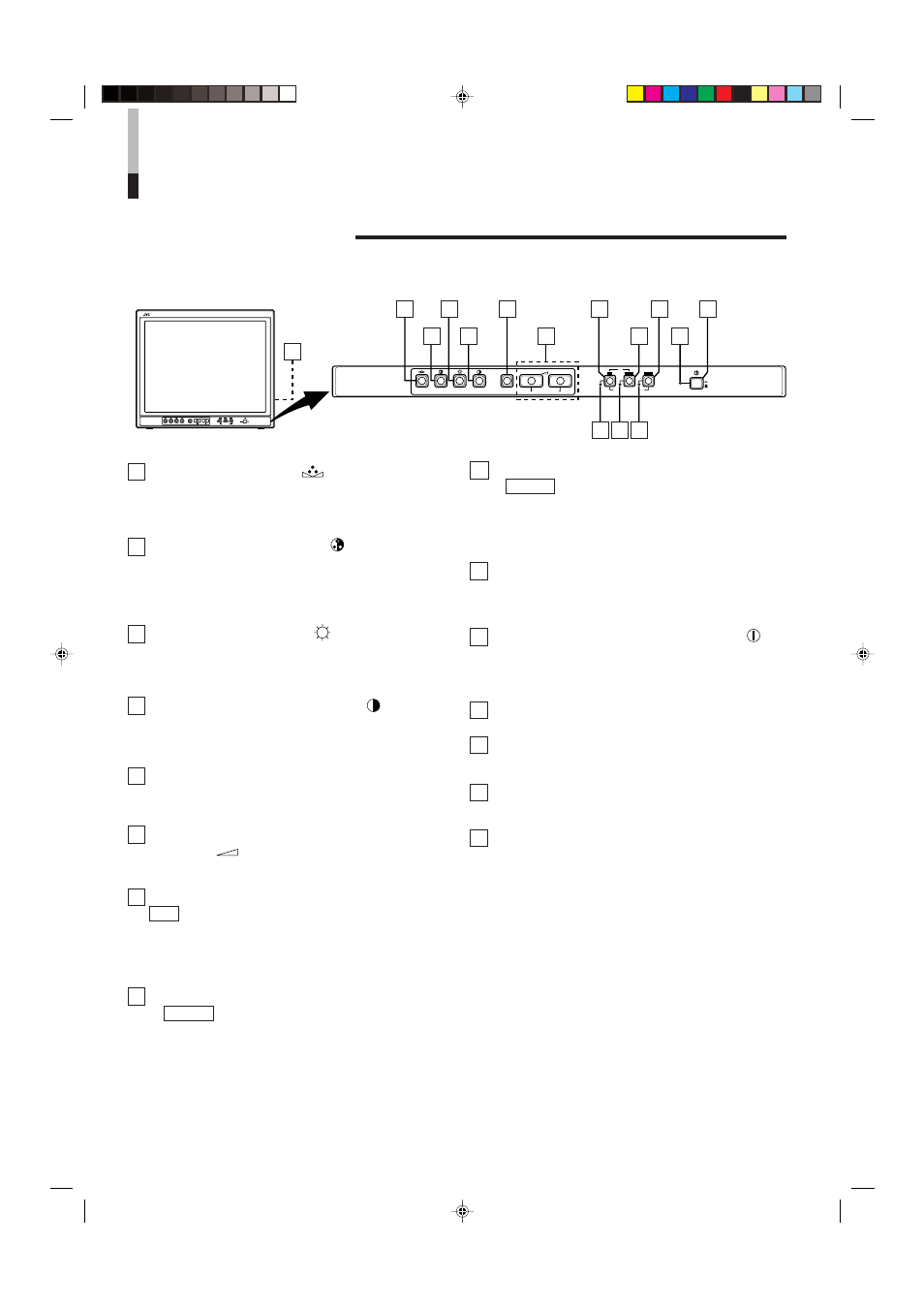

VISTA FRONTAL
Botón de fase [PHASE ]
Presione este botón para activar el modo de ajuste de
tinte de la imagen. Ajuste el valor con los botones
VOLUME/SELECT. También usado como botón de control
en el modo de función de menú.
Botón de croma [CHROMA ]
Presione este botón para activar el modo de ajuste de la
densidad del color de la imagen. Ajuste el valor con los
botones VOLUME/SELECT.
También usado como botón de control en el modo de
función de menú.
Botón de brillo [BRIGHT ]
Presione este botón para ajustar el brillo de la imagen.
Ajuste el valor con los botones VOLUME/SELECT.
También usado como botón de control en el modo de
función de menú.
Botón de contraste [CONTRAST ]
Presione este botón para ajustar el contraste de imagen.
Ajuste el valor con los botones VOLUME/SELECT. Este
botón también puede ser empleado como botón de
control en el modo de functión de menú.
Botón de menú [MENU]
Muestra y sale de la pantalla
Botones volumen/selección [VOLUME/
SELECT–
+]
Ajustan el volumen del altavoz. También empleados como
botón de control en el modo de función de menú.
Botón de entrada B (Y/C) [INPUT SELECT B
Y/C ]
Selecciona la entrada de señal de vídeo al terminal
VIDEO B (Y/C) (miniconector de 4 pins DIN) y la entrada
de señal de audio al terminal AUDIO B (conector RCA) en
el panel trasero. Al seleccionarlo, se enciende el indicador
de entrada B (Y/C)
@ .
Botón de entrada B (VIDEO) [INPUT SELECT
B VIDEO ]
Selecciona la entrada de señal de vídeo al terminal
VIDEO B (conector BNC) y la entrada de señal de audio
al terminal AUDIO B (conector RCA) en el panel trasero.
Al seleccionarlo, se enciende el indicador de entrada B
(VIDEO)
# .
Botón de entrada A (VIDEO) [INPUT SELECT
A VIDEO ]
Selecciona la entrada de señal de vídeo al terminal
VIDEO A (conector BNC) y la entrada de señal de audio
al terminal AUDIO A (conector RCA) en el panel trasero.
Al seleccionarlo, se enciende el indicador de entrada A
(VIDEO)
$ .
Indicador de alimentación
Se enciende cuando la alimentación está ajustada en ON.
Encendido : Cuando la alimentación está activada.
Apagado : Cuando la alimentación está desactivada.
Conmutador de alimentación [POWER ]
Presione este conmutador para activar o desactivar la
alimentación.
_ ON : La alimentación está activada.
— OFF: La alimentación está desactivada.
Indicador de entrada B (Y/C)
Se enciende en verde al seleccionar la entrada B (Y/C).
Indicador de entrada B (VIDEO)
Se enciende en verde al seleccionar la entrada B
(VIDEO).
Indicador de entrada A (VIDEO)
Se enciende en verde al seleccionar la entrada A
(VIDEO).
Altavoz
El altavoz incorporado está ubicado dentro del panel
lateral derecho mirando al monitor desde el frente.
1
2
3
4
5
6
9
10
11
12
13
14
15
7
8
TM-2100PN PHASE CHROMA BRIGHT CONTRAST MENU INPUT SELECT VOLUME/SELECT
– + B A
POWER ON OFF Y/ C VIDEO VIDEO
15
TM-2100PN PHASE CHROMA BRIGHT CONTRAST MENU INPUT SELECT VOLUME/SELECT
– + B A
POWER
ON
OFF
Y/ C VIDEO VIDEO
1 3
2 4 6 8
5 7 9 11
12 13 14
10
