EXEMPLE DE RACCORDEMENT DE
BASE
(Suite)

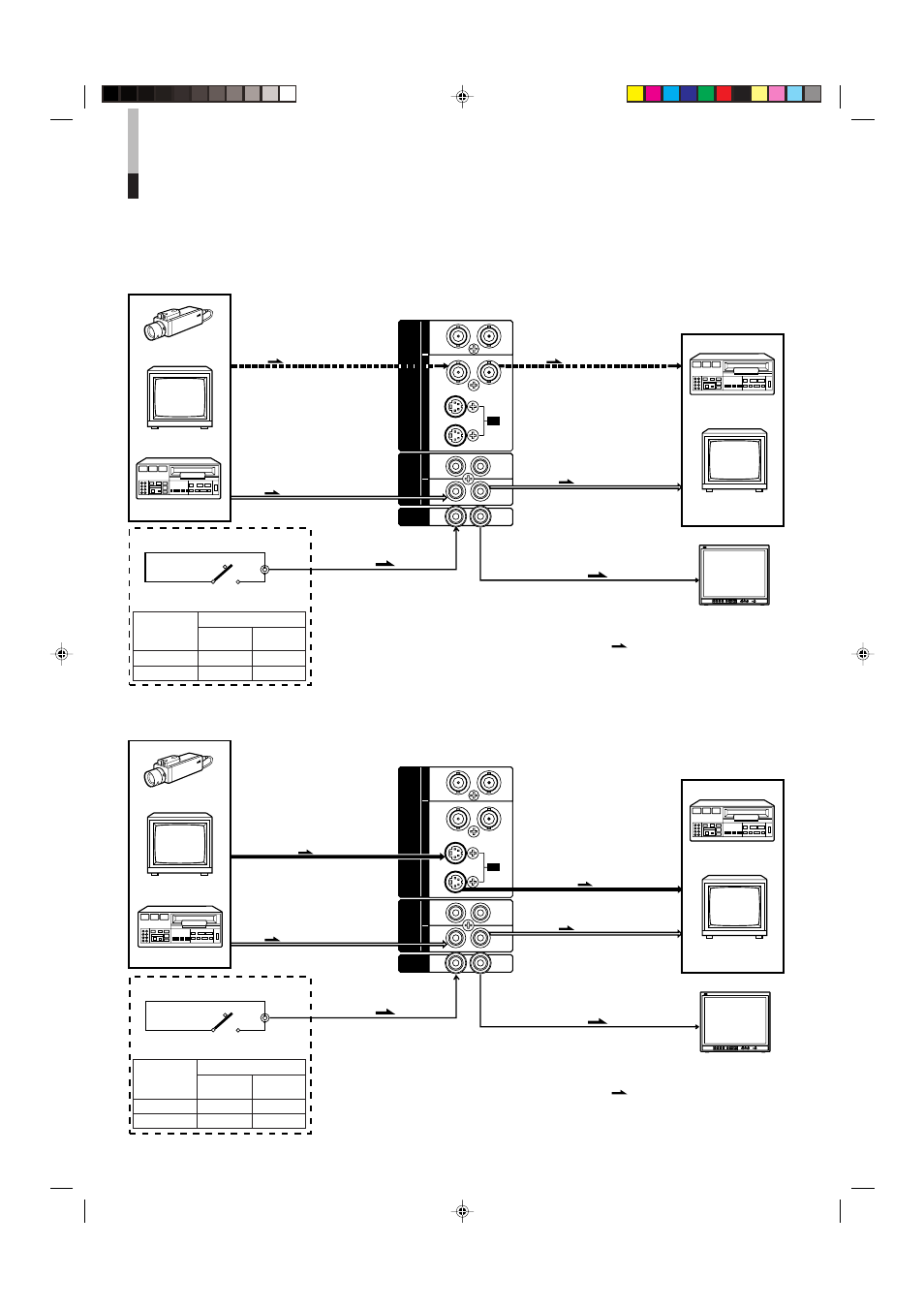

Ⅵ Exemple de raccordement VIDEO B (Y/C)
(Touche de sélection d’entrée B (Y/C))
Ⅵ Exemple de raccordement VIDEO B (VIDEO)
(Touche de sélection d’entrée B (VIDEO))
Moniteur vidéo
TM-2100PN
Magnétoscope
Magnétoscope
Moniteur vidéo
Caméra video
(câble de signal audio)
Audio
: Circulation des signaux
Audio
Vidéo
(câble de signal vidéo)
(câble de signal audio)
REMOTE
(câble de télécommande)
OUT
IN
A
B
VIDEO
A
B
AUDIO
REMOTE
OUT
IN
OUT
IN
OUT
IN
IN
OUT
Y/ C
OUT
IN
Vidéo
(câble de signal vidéo)
REMOTE
(câble de télécommande)
TM-2100PN
PHASE
CHROMA
BRIGHT CONTRAST
MENU
INPUT SELECT
VOLUME/SELECT
–
+
B
A
POWER
_ON
—OFF
Y/ C
VIDEO
VIDEO
Moniteur vidéo
TM-2100PN
Magnétoscope
Magnétoscope
Moniteur vidéo
Caméra vidéo
(câble de signal audio)
Audio
: Circulation des signaux
Audio
(câble de signal audio)
REMOTE
(câble de télécommande)
OUT
IN
A
B
VIDEO
A
B
AUDIO
REMOTE
OUT
IN
OUT
IN
OUT
IN
IN
OUT
Y/ C
OUT
IN
Y/C (S-vidéo)
(câble de signal Y/C (S-Vidéo))
Y/C (S-vidéo)
(câble de signal Y/C (S-Vidéo))
REMOTE
(câble de télécommande)
TM-2100PN
PHASE
CHROMA
BRIGHT CONTRAST
MENU
INPUT SELECT
VOLUME/SELECT
–
+
B
A
POWER
_ON
—OFF
Y/ C
VIDEO
VIDEO
Commutateur de commande externe
Court-circuit
(fermé)
Circuit ouvert
(ouvert)
Broche
RCA
Commutateur de commande externe
Court-circuit
(fermé)
Circuit ouvert
(ouvert)
Broche
RCA
ASPECT RATIO
BRIGHTNESS P.S.
Circuit ouvert
(ouvert)
4–3 (4:3)
OFF
Court-circuit
(fermé)
16–9 (16:9)
ON
Commutateur de commande externe
Fonction de
commande
externe
ASPECT RATIO
BRIGHTNESS P.S.
Circuit ouvert
(ouvert)
4–3 (4:3)
OFF
Court-circuit
(fermé)
16–9 (16:9)
ON
Commutateur de commande externe
Fonction de
commande
externe
