EINFACHES ANSCHLUSSBEISPIEL
(Forts.)

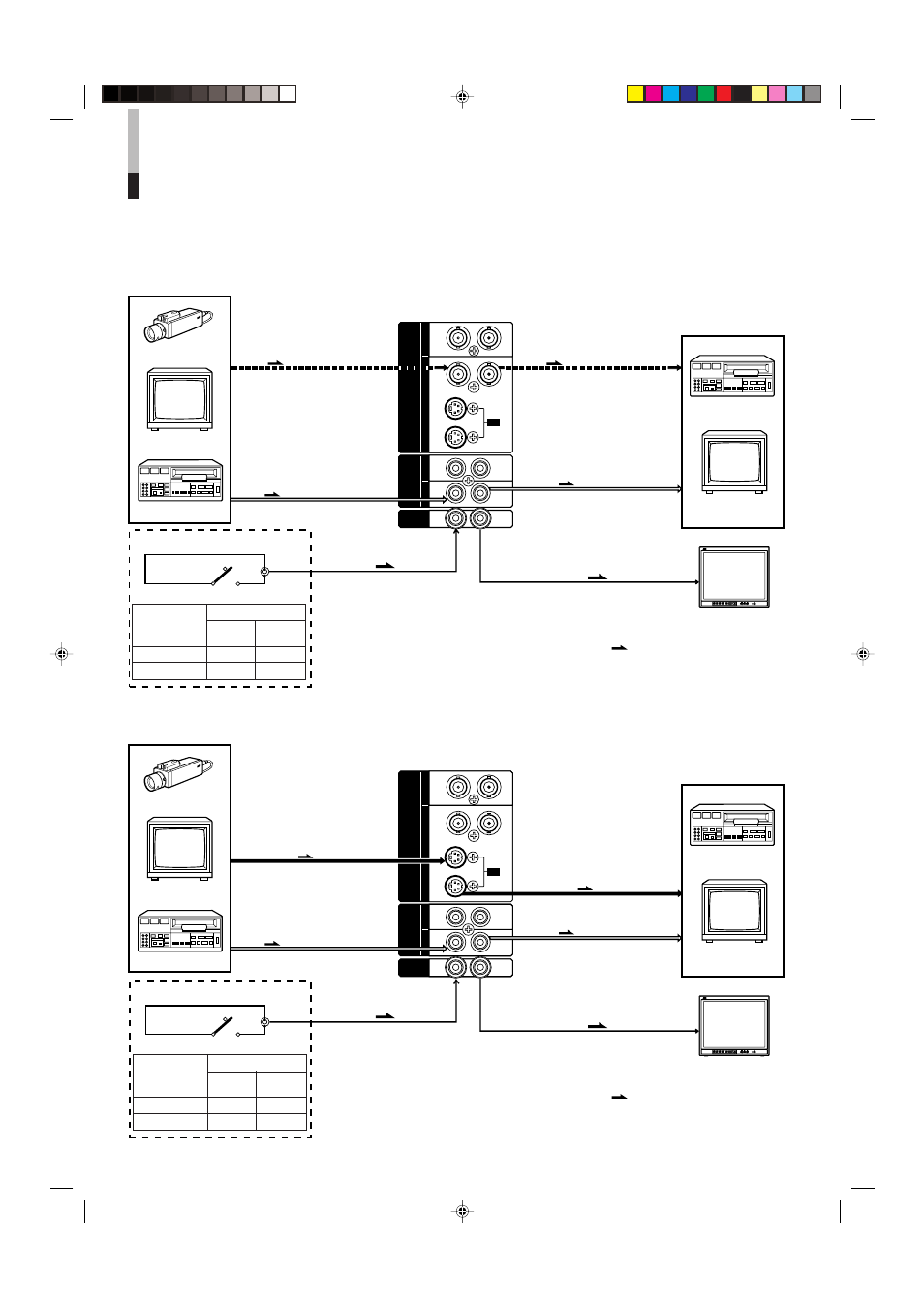

Ⅵ VIDEO B (Y/C) Anschlussbeispiel (Die Eingangswahltaste B (Y/C) verwenden)
Ⅵ VIDEO B (VIDEO) Anschlussbeispiel (Die Eingangswahltaste B (VIDEO) verwenden)
Monitor
TM-2100PN
Videorekorder
Videorekorder
Monitor
Videokamera
(Audiosignalkabel)
Audio
: Signalverlauf
Audio
Video
(Videosignalkabel)
(Audiosignalkabel)
REMOTE
(Fernsteuerkabel)
OUT
IN
A
B
VIDEO
A
B
AUDIO
REMOTE
OUT
IN
OUT
IN
OUT
IN
IN
OUT
Y/ C
OUT
IN
Video
(Videosignalkabel)
REMOTE
(Fernsteuerkabel)
TM-2100PN
PHASE
CHROMA
BRIGHT CONTRAST
MENU
INPUT SELECT
VOLUME/SELECT
–
+
B
A
POWER
_ON
—OFF
Y/ C
VIDEO
VIDEO
Externe Steuerung
Schließkontakt (geschlossen)
Schließkontakt
(offen)
Cinch-
Stecker
Externe Steuerung
Schließkontakt Schließkontakt
(offen)
(geschlossen)
ASPECT RATIO
4–3 (4:3)
16–9 (16:9)
BRIGHTNESS P.S.
OFF
ON
Externe
Steuerung
Monitor
TM-2100PN
Videorekorder
Videorekorder
Monitor
Videokamera
(Audiosignalkabel)
Audio
: Signalverlauf
Audio
(Audiosignalkabel)
REMOTE
(Fernsteuerkabel)
OUT
IN
A
B
VIDEO
A
B
AUDIO
REMOTE
OUT
IN
OUT
IN
OUT
IN
IN
OUT
Y/ C
OUT
IN
Y/C (S-Video)
(S-Video (Y/C) S-Videosignalkabel)
Y/C (S-Video)
(S-Video (Y/C) S-Videosignalkabel)
REMOTE
(Fernsteuerkabel)
TM-2100PN
PHASE
CHROMA
BRIGHT CONTRAST
MENU
INPUT SELECT
VOLUME/SELECT
–
+
B
A
POWER
_ON
—OFF
Y/ C
VIDEO
VIDEO
Externe Steuerung
Schließkontakt (geschlossen)
Schließkontakt
(offen)
Cinch-
Stecker
Externe Steuerung
Schließkontakt Schließkontakt
(offen)
(geschlossen)
ASPECT RATIO
4–3 (4:3)
16–9 (16:9)
BRIGHTNESS P.S.
OFF
ON
Externe
Steuerung
