4
DIE BEDIENELEMENTE UND IHRE
FUNKTIONEN

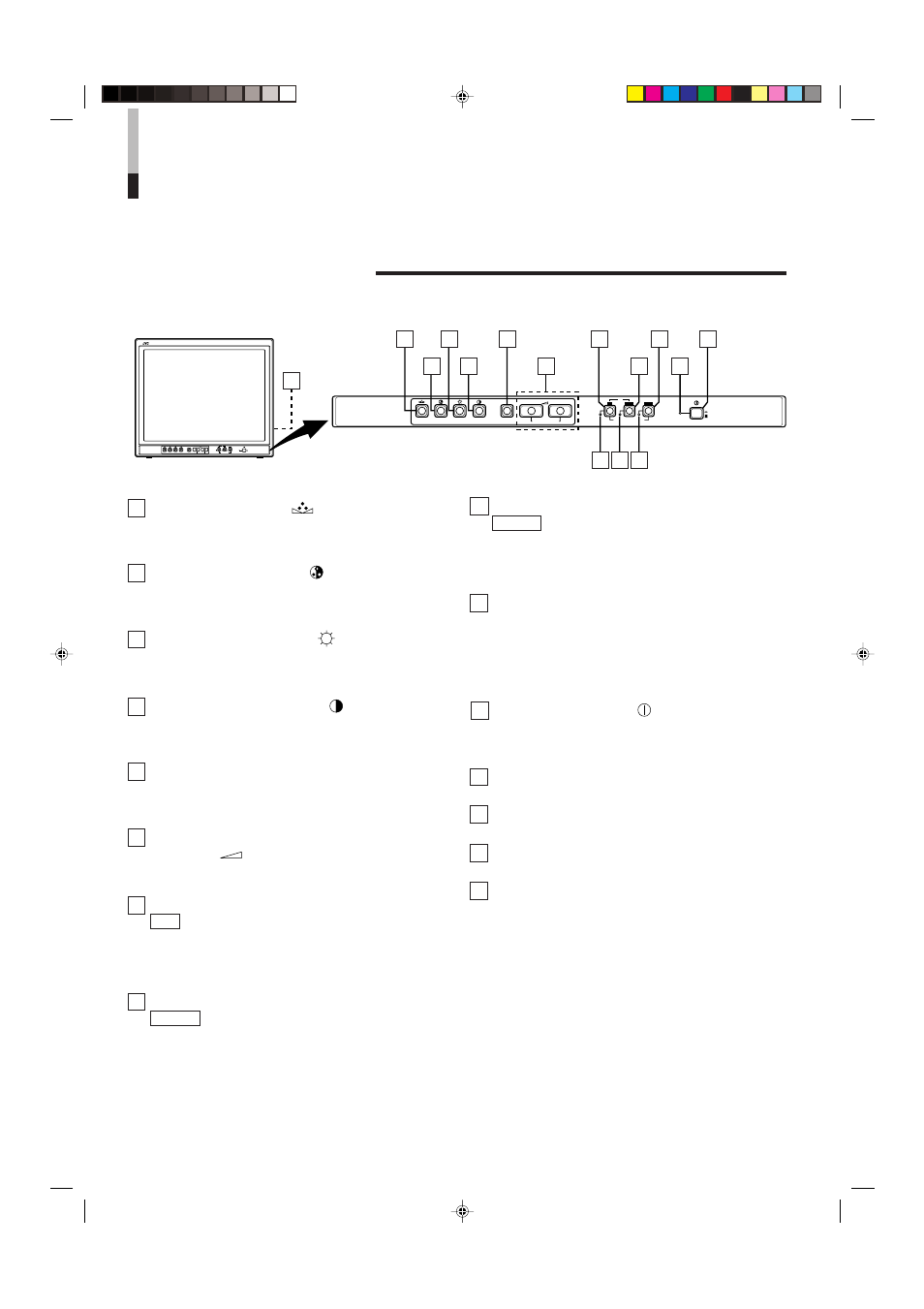

VORDERANSICHT
Phasentaste [PHASE ]
Aktiviert den Farbton-Einstellmodus. Die Einstellung
erfolgt mit den Tasten VOLUME/SELECT. Dient zudem als
Einstelltaste im Menü-Modus.
Chromataste [CHROMA ]
Aktiviert den Farbsättigungs-Einstellmodus. Die
Einstellung erfolgt mit den Tasten VOLUME/SELECT.
Dient zudem als Einstelltaste im Menü-Modus.
Helligkeitstaste [BRIGHT ]
Aktiviert den Helligkeits-Einstellmodus. Die Einstellung
erfolgt mit den Tasten VOLUME/SELECT. Dient zudem als
Einstelltaste im Menü-Modus.
Kontrasttaste [CONTRAST ]
Aktiviert den Kontrast-Einstellmodus. Die Einstellung
erfolgt mit den Tasten VOLUME/SELECT. Dient zudem als
Einstelltaste im Menü-Modus.
Menütaste [MENU]
Öffnet und schließt das Menü
Lautstärke-/Wahltasten [VOLUME/
SELECT –
+ ]
Dient der Lautsprecher-Lautstärkeeinstellung. Dient
zudem als Einstelltaste im Menü-Modus.
Eingangstaste B (Y/C) [INPUT SELECT B
Y/C ]
Ruft das an Eingang VIDEO B (Y/C) (4-pol. Mini-DIN-
Anschluss) angelegte Videosignal und das an Eingang
AUDIO B (Cinchanschluss) angelegte Audiosignal auf. Bei
Aufruf leuchtet die Eingangsanzeige B (Y/C)
@ .
Eingangstaste B (VIDEO) [INPUT SELECT B
VIDEO ]
Ruft das an Eingang VIDEO B (BNC-Anschluss)
angelegte Videosignal und das an Eingang AUDIO B
(Cinchanschluss) angelegte Audiosignal auf. Bei Aufruf
leuchtet die Eingangsanzeige B (VIDEO)
# .
Eingangstaste A (VIDEO) [INPUT SELECT A
VIDEO ]
Ruft das an Eingang VIDEO A (BNC-Anschluss)
angelegte Videosignal und das an Eingang AUDIO A
(Cinchanschluss) angelegte Audiosignal auf. Bei Aufruf
leuchtet die Eingangsanzeige A (VIDEO)
$ .
Netzanzeige
Leuchtet bei eingeschalteter (ON) Betriebsspannung
grün.
Leuchtet
: Wenn die Betriebsspannung
eingeschaltet ist.
Leuchtet nicht : Wenn die Betriebsspannung
ausgeschaltet ist.
Netzschalter [POWER ]
Dient zur Ein- und Ausschaltung der Betriebsspannung.
_ ON : Eingeschaltete Betriebsspannung.
— OFF : Ausgeschaltete Betriebsspannung.
Eingangsanzeige B (Y/C)
Leuchtet grün, wenn Eingang B (Y/C) aufgerufen ist.
Eingangsanzeige B (VIDEO)
Leuchtet grün, wenn Eingang B (VIDEO) aufgerufen ist.
Eingangsanzeige A (VIDEO)
Leuchtet grün, wenn Eingang A (VIDEO) aufgerufen ist.
Lautsprecher
Bei Vorderansicht des Geräts befindet sich der
Lautsprecher an der rechten Seite.
1
2
3
4
5
6
9
10
11
12
13
14
15
7
8
TM-2100PN PHASE CHROMA BRIGHT CONTRAST MENU INPUT SELECT VOLUME/SELECT
– + B A
POWER ON OFF
Y/ C VIDEO VIDEO
15
TM-2100PN PHASE CHROMA BRIGHT CONTRAST MENU INPUT SELECT VOLUME/SELECT
– + B A
POWER
ON
OFF
Y/ C VIDEO VIDEO
1 3
2 4 6 8
5 7 9 11
12 13 14
10
