Terminali video A [VIDEO A IN/OUT]
Terminali di ingresso (IN) ed uscita (OUT) del segnale
video. I terminali di uscita sono collegati fra loro a ponte.
IN
: terminali di ingresso video
OUT : terminali di uscita video collegati fra loro a ponte.
Note:
* Come segnale audio, usare quello dei terminali AUDIO A
(
.
* Consultare anche la sezione UN ESEMPIO DI
COLLEGAMENTO alle pagine 11 e 12 di questo manuale.
Terminali video B [VIDEO B IN/OUT]
Terminali di ingresso (IN) ed uscita (OUT) del segnale
video. I terminali di uscita sono collegati fra loro a ponte.
IN
: terminali di ingresso video
OUT : terminali di uscita video collegati fra loro a ponte.
Note:
* Come segnale audio, usare quello dei terminali AUDIO
B
)
.
* Consultare anche la sezione UN ESEMPIO DI
COLLEGAMENTO alle pagine 11 e 12 di questo manuale.
Terminali video B (Y/C) [VIDEO B Y/C IN/
OUT]
Dei terminali di ingresso (IN) ed uscita (OUT).
I terminali di uscita sono collegati fra loro a ponte.
IN
: terminali S-Video di ingresso separato Y/C
OUT : terminali di uscita video collegati fra loro a ponte.
Note:
* Come segnale audio, usare quello dei terminali AUDIO
B
)
.
* Consultare anche la sezione UN ESEMPIO DI
COLLEGAMENTO alle pagine 11 e 12 di questo manuale.
Terminali audio A [AUDIO A IN/OUT]
Terminali audio di ingresso (IN) ed uscita (OUT) del
segnale corrispondente ai terminali VIDEO A
^
.
I terminali di uscita sono collegati a ponte fra loro.
IN
: terminali di ingresso audio
OUT : terminali di uscita audio collegati a ponte fra loro
Note:
* Come segnale video, usare quello dei terminali VIDEO A
^
.
* Consultare anche la sezione UN ESEMPIO DI
COLLEGAMENTO alle pagine 11 e 12 di questo manuale.

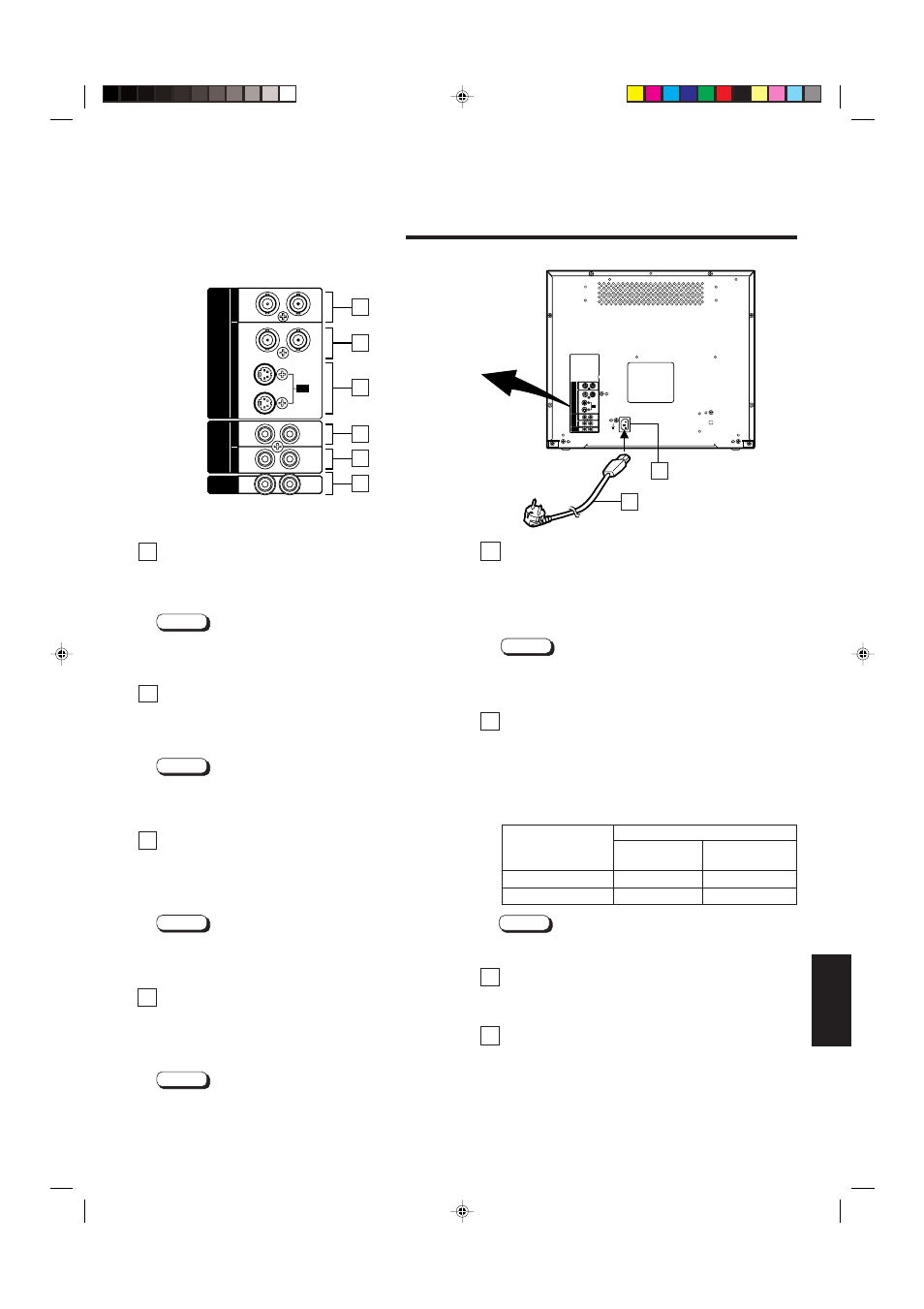

LATO POSTERIORE
Ad una presa di corrente
alternata di rete (230 V di
c.a., 50 Hz/60 Hz)
Terminali audio B [AUDIO B IN/OUT]
Terminali audio di ingresso (IN) ed uscita (OUT) del
segnale corrispondente ai terminali VIDEO B
&
o VIDEO
B (Y/C)
*
. I terminali di uscita sono collegati a ponte fra
loro.
IN
: terminali di ingresso audio
OUT : terminali di uscita audio collegati a ponte fra loro
Note:
* Come segnale video, usare quello dei terminali VIDEO B
&
o VIDEO B (Y/C)
*
.
* Consultare anche la sezione UN ESEMPIO DI
COLLEGAMENTO alle pagine 11 e 12 di questo manuale.
Terminali remoti [REMOTE IN/OUT]
Terminali di ingresso (IN) e di uscita (OUT) per controllo
esterno. Il terminale di uscita è collegato a ponte. Il
controllo esterno è disponibile sia per selezionare la
funzione ASPECT RATIO sia per selezionare su ON o su
OFF nel modo di funzionamento BRIGHTNESS P.S. Il
controllo esterno va impostato dallo schermo
Nota:
● Consultare anche la sezione UN ESEMPIO DI
COLLEGAMENTO alle pagine 11 e 12 di questo manuale.
Presa di corrente alternata [AC IN]
Connettore di alimentazione. Collegare il cavo di
alimentazione in dotazione
e
ad una presa di corrente
alternata (230 V, 50 Hz/60 Hz).
Cavo di alimentazione
Collegarlo ad una presa di corrente alternata da 230 V,
50 Hz/60 Hz ed al connettore AC IN.
