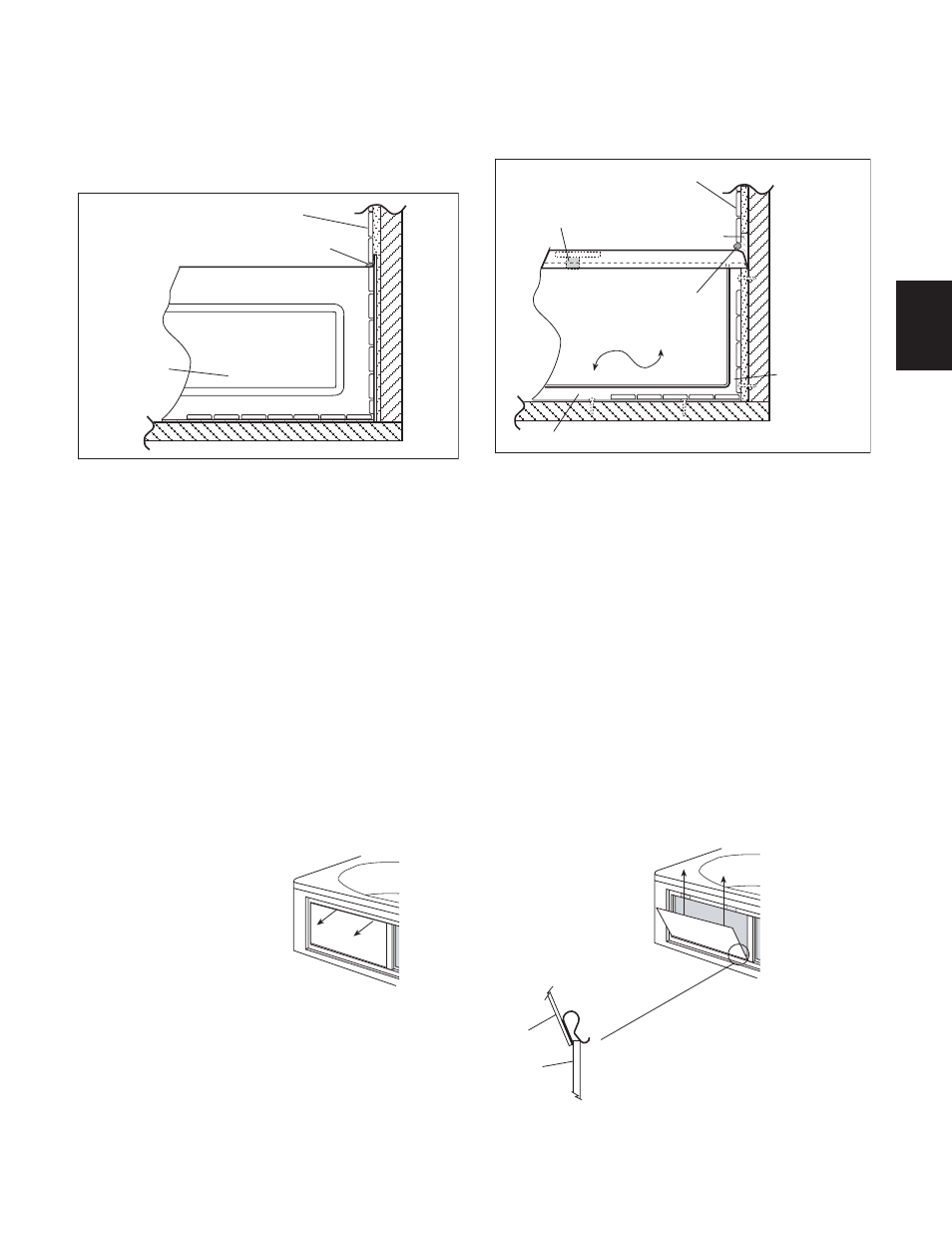

DETALLE DEL MONTAJE
CON FALDÓN INTEGRADO
RECUMBRIMIENTOS
FALDÓN
GOTA DE IMPERMEABILIZANTE
FIJE LA PARTE INFERIOR DEL MARCO AL PISO
RECUBRIMENTOS
RELLENO (Opcional)
GOTA DE
IMPERMEABILIZANTE
MARCO DEL
FALDÓN
GRAPA EN EL CENTRO DE
LA PARTE INFERIOR DEL
BORDE DE LA TINA
DETALLE DEL MONTAJE CON FALDÓN EN “U”
FALDÓN
FALDÓN
5
Jacuzzi Whirlpool Bath © BP43000 2/05
Entrepaño movible de falda
Para quitar entrepaño, asir la cima de entrepaño de acceso y tirar liberar hacia afuera Velcro™. Entonces tire el acceso
entrepaño para liberar hacia arriba teniendo clipes.
Para volver a instalar, comprometer teniendo clipes en la falda y entonces entrepaño de empujón delantero para contratar
de nuevo velcro™.
TIRE HACIA AFUERA
DE CIMA PARA
LIBERAR VELCRO™
FALDON
CONSEGUIR
ACCESO A
ENTREPAÑO
TIRE LIBERAR
HACIA ARRIBA
CLIPES
INSTALACION
