IMPORTANTE: Lea las instrucciones antes de iniciar la instalación.
Las bañeras de hidromasaje Whirlpool se entregan listas para instalarse y completamente equipadas con motor, bomba,
accesorios de plomería y mecanismos necesarios para el hidromasaje. La instalación del equipo de desagüe y rebosadero
es opcional.
Saque la bañera de su caja; consérvela hasta haber revisado completamente el producto. Nunca levante la bañera
sujetándola por los accesorios de plomería, levántela por el casco.
Inspeccione el casco de la bañera en cuanto la reciba. En caso de que detecte algún daño o desperfecto en el terminado,
no la instale. La garantía no cubre daños o desperfectos reclamados después de la instalación. La responsabilidad de
Jacuzzi Whirlpool Bath, por daños de embarque, termina al entregar los productos en buen estado al distribuidor. Presente
sus reclamos por daños al distribuidor. Para mayor información sobre la cobertura de la garantía, consulte la garantía
publicada en el empaque del producto.
El funcionamiento de las bañeras y el buen estado de las conexiones han sido probados en fábrica antes del embarque.
NOTA: Antes de la instalación, llene la bañera con agua y enciéndala para verificar que no presenta fugas provoca-
das durante el embarque o por mal manejo. Jacuzzi Whirlpool Bath
© no se hace responsable por desperfectos que pudie-
ran haberse descubierto, reparado o evitado de haberse seguido este procedimiento de inspección y verificación.

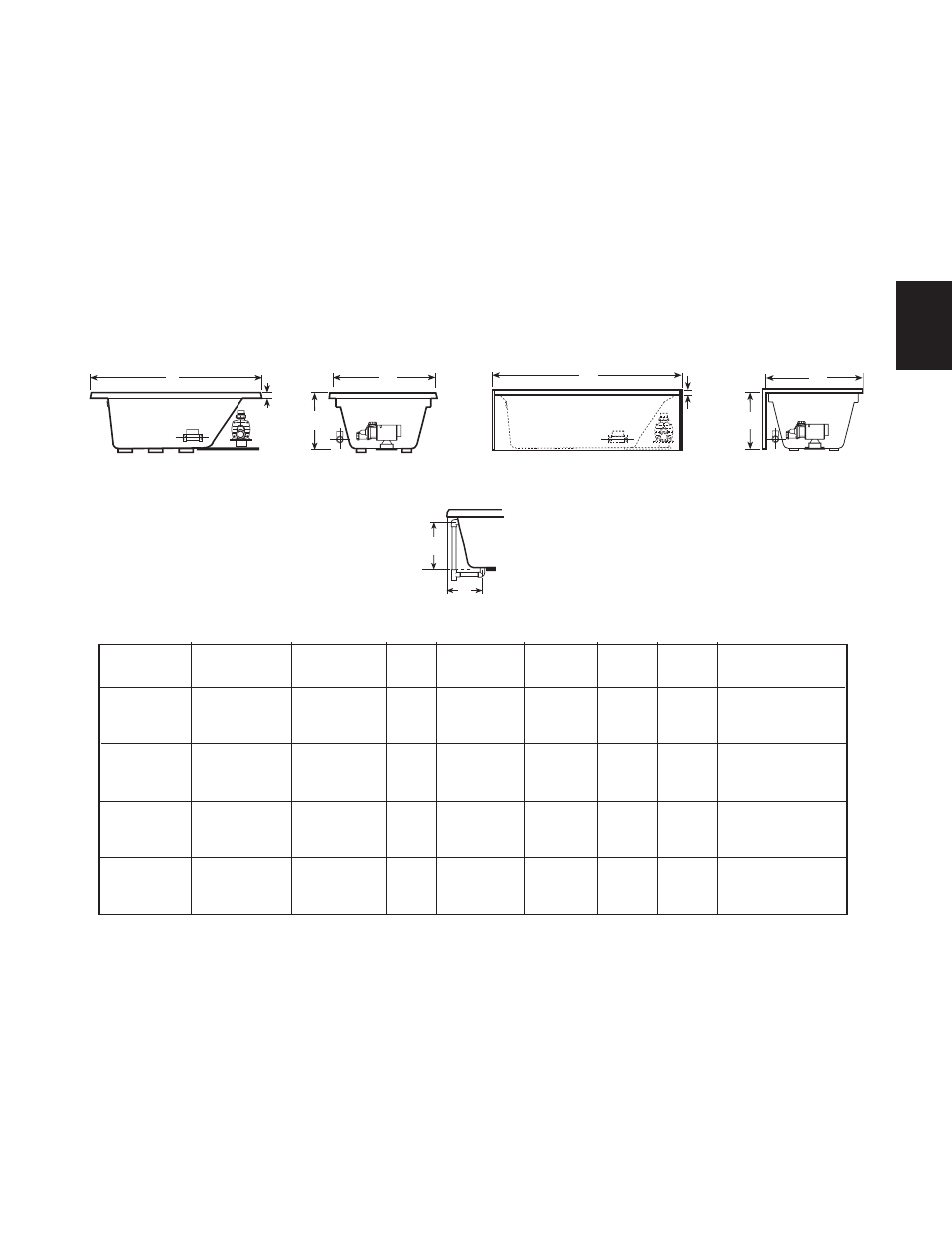

ESPECIFICACIONES
VISTA POSTERIOR
H
W
VISTA LATERAL
L
2"
(51 mm)
BAÑERAS SIN FALDON INTEGRADO
(Calentadora)
(Motor)
L
1"
(25 mm)
H
W
VISTA LATERAL VISTA POSTERIOR
BAÑERAS CON FALDON INTEGRADO
(Calentadora)
(Motor)
ESPECIFICACIONES (Rectangular)
AMIGA™ PLUS 72" (1829 mm) L *
36" ( 914 mm) W
22-3/4" ( 533 mm) H
772 lb
(351 kg)/
43 lb/pies 2
(210 kg/m 2 )
50 U.S. gal
(186 litros)
105 lb
(48 kg)
16-7/8" (429 mm) A
14" (356 mm) B Opcional,
marco en “U”
70" x 34"
MODELO PESO CAPACIDAD
CARGA TOTAL
SOBRE EL PISO MEDIDAS
MEDIDAS DEL
DESAGÜE/
REBOSADERO
FALDÓN Y
MONTAJE CORTE CALENTADOR
BAÑERAS RECTANGULARES
La fábrica instaló
(S750000 juego para el
calentador)
DESAGUE/REBOSADERO
A
B
1
Jacuzzi Whirlpool Bath © BP43000 2/05
CETRA © 536
PLUS
CON FALDÓN
INTEGRADO
60" (1524 mm) L *
36" ( 914 mm) W
21-1/4" ( 553 mm) H
742 lb
(337 kg)/
50 lb/pies 2
(244 kg/m 2 )
48 U.S. gal
(181 litros)
92 lb
(42 kg)
Integrado NA 18-1/2" ( 470 mm) A
9"
( 229 mm) B
La fábrica instaló
(S750000 juego para el
calentador)
SIGNA © 6 PLUS 72" (1829 mm) L *
42" (1067 mm) W
22" ( 559 mm) H
826 lb
(375 kg)/
39 lb/pies 2
(190 kg/m 2 )
55 U.S. gal
(208 litros)
118 lb
(54 kg)
16-7/8" (429 mm) A
14" (356 mm) B No Disponible 70" x 40"
SIGNA © 5 PLUS 60" (1524 mm) L *
42" (1067 mm) W
22" ( 559 mm) H
708 lb
(321 kg)/
40 lb/pies 2
(195 kg/m 2 )
42 U.S. gal
(159 litros)
108 lb
(56 kg)
17-1/2" (445 mm) A
12-1/2" (318 mm) B 58" x 40"
La fábrica instaló
(S750000 juego para el
calentador)
La fábrica instaló
(S750000 juego para el
calentador)
Opcional,
marco en “U”
NOTA: Las dimensiones en general son nominales con una tolerancia de +0 y -1/4 pulg. (+0 y -6.3 mm).
PARA TODAS LAS UNIDADES: Requisitos eléctricos del servicio: Todas requieren un protector de circuito independiente tipo GFCI
RapidHeat
TM Calentamiento rápido: 120 VAC, 15 AMP, 60 Hz. Protector de circuito independiente tipo GFCI.
Motor/Bomba: 120 VAC, 15 AMP, 60 Hz Protector de circuito independiente tipo GFCI.
*Añada 1/4 pulg. a esta medida H instalar en nichos con tres muros.
