Jacuzzi Comfort Plus Bath Series - Manual (Page 32)

ESP
AÑOL
3
Jacuzzi Whirlpool Bath © BP43000 2/05
NOTA: 1. Las instalaciones de estas tinas van del lado izquierdo a menos que se especifique lo contrario. En las tinas derechas van del lado
contrario.
2. Algunas unidades se han proporcionado con plantillas de corte incluidas en el cartón del envío.
Vea información de CORTE para cada modle en la página 1 y 2.
3. LAS DIMENSIONES EN GENERAL SON NOMINALES CON UNA TOLERANCIA DE +0 Y -1/4 PULG..
4. *Las medidas que aparecen adentro de la unidad representan el corte necesario en el piso para la instalación de desagüe/rebosadero.
5. Todas las medidas vienen en pulgadas; para convertirlas a milímetros, multiplique por 25.4.

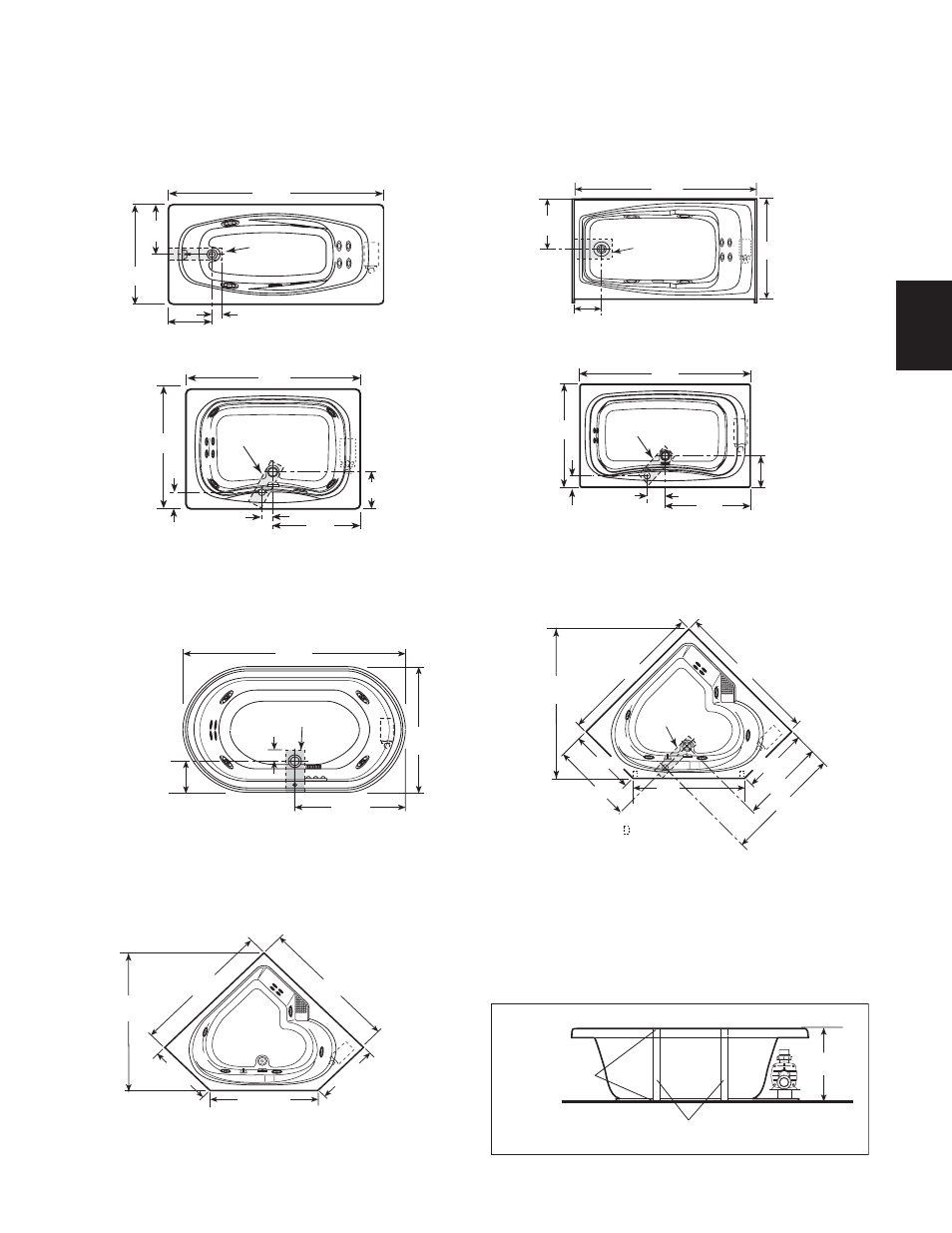

DIAGRAMAS EN PLANTA DE INSTALACIONES (RECTANGULAR)
AMIGA PLUS
72''
18''
36''
2''
16'' x 4''*
14''
(Unidad izquierda solamente)
9"
CETRA 536 PLUS CON FALDON
**60"
36"
17-3/8"
12" x 4"*
(Unidad izquierda representada.
La unidad derecha es una imagen proyectada)
SIGNA 5 PLUS
60"
12"
42"
5"
4-1/4"
13" x 5"*
30"
(Unidad derecha solamente)
12-1/2"
36"
11 -1/4"
5"
42"
72"
18-1/2" x 5"*
SIGNA 6 PLUS
(Unidad derecha solamente)
**Añada 1/4 pulg. a esta medida al instalar las unidades de 3 muros.
42"
72"
3"
36"
11"
13" X 6"*
LUNA PLUS
(Unidad derecha solamente)
DIAGRAMA EN PLANTA DE TINAS DE ESQUINA
25-1/2"
(648 mm)
58"
(1473 mm)
45-9/16"
(1157 mm)
TARA PLUS
58"
(1473 mm)
25-1/2"
(648 mm)
Ref.
59"
CORTE
Tinas de Esquina con Faldón
Si se usa faldón en la tina de esquina, es necesario contar con
mayor soporte en la parte frontal de la unidad. Mida la altura del piso
a laparte inferior del borde de la tina. Corte dos muros de 2 pulg. x 4
pulg., aplique el pegazulejos en ambos extremos e instale (Véase el
Diagrama de Instalación).
SOPORTE PARA TINAS DE ESQUINA
H
2" x 4" MURO
APLIQUE EL
PEGAZULEJOS
- 2" x 4" Madera
TARA PLUS
27-1/4"
35"
44"
60" 60"
46"
27-1/4"
35"
14" x 4"*
Ref.
61-5/8"
(Unidad derecha solamente)
DIAGRAMAS EN PLANTA DE INSTALACIONES (OVALAD AS Y ESQUINA)
