Lors de l’utilisation de la prise d’entrée des enceintes
1 : TO L CHANNEL SPEAKER OUTPUT
2 : TO R CHANNEL SPEAKER OUTPUT
REMARQUES:
• Le volume de cet appareil est réglé sur le maximum quand la télécommande est connectée.
• Si votre autoradio est muni d’un processeur DSP (processeur de signal numérique), connectez
cet appareil à la sortie des enceintes avant de l’autoradio.

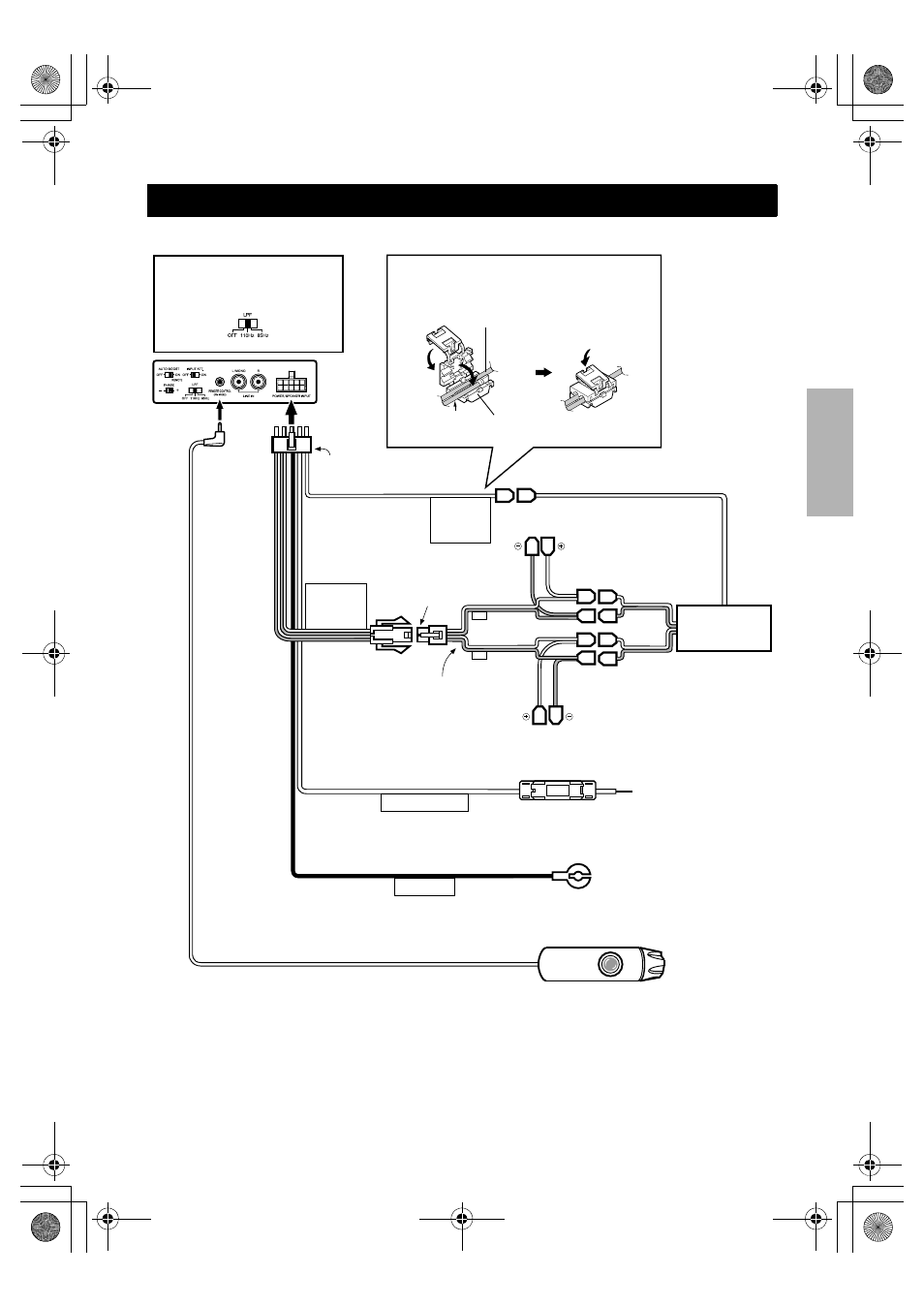

CONNEXIONS
CS-DA1
15A
Réglez le commutateur LPF à
A110 HzB ou à A85 HzB selon
vos préférences.
Blanc
Si votre autoradio n’est pas muni d’une
sortie de télécommande, connectez à
l’alimentation ACC.
Cordon d’alimentation ACC
Raccord à sertir
Bleu/blanc
Entrée de la
télécommande
Sortie de télécommande
Enceinte gauche
Enceinte droite
Blanc/noir
Enceinte gauche
Enceinte droite
Autoradio
JVC, etc.
Gris/noir Gris
Blanc
Gris
Connectez à la sortie vidéo
stéréo avec une puissance
maximale de 60 W ou moins
(par canal).
Cordon d’entrée
de l’enceinte
Entrée
d’enceinte
Cordon d’alimentation
Jaune
⅐ Branchez à la borne positive
+ de la batterie seulement.
Noir
⅐ Branchez à la pièce
métallique (telle que le
châssis) du véhicule.
Télécommande
Fusible
1
2
TO
SPEAKER
INPUT
TO
REMOTE
OUT
POWER LEAD
GROUND
