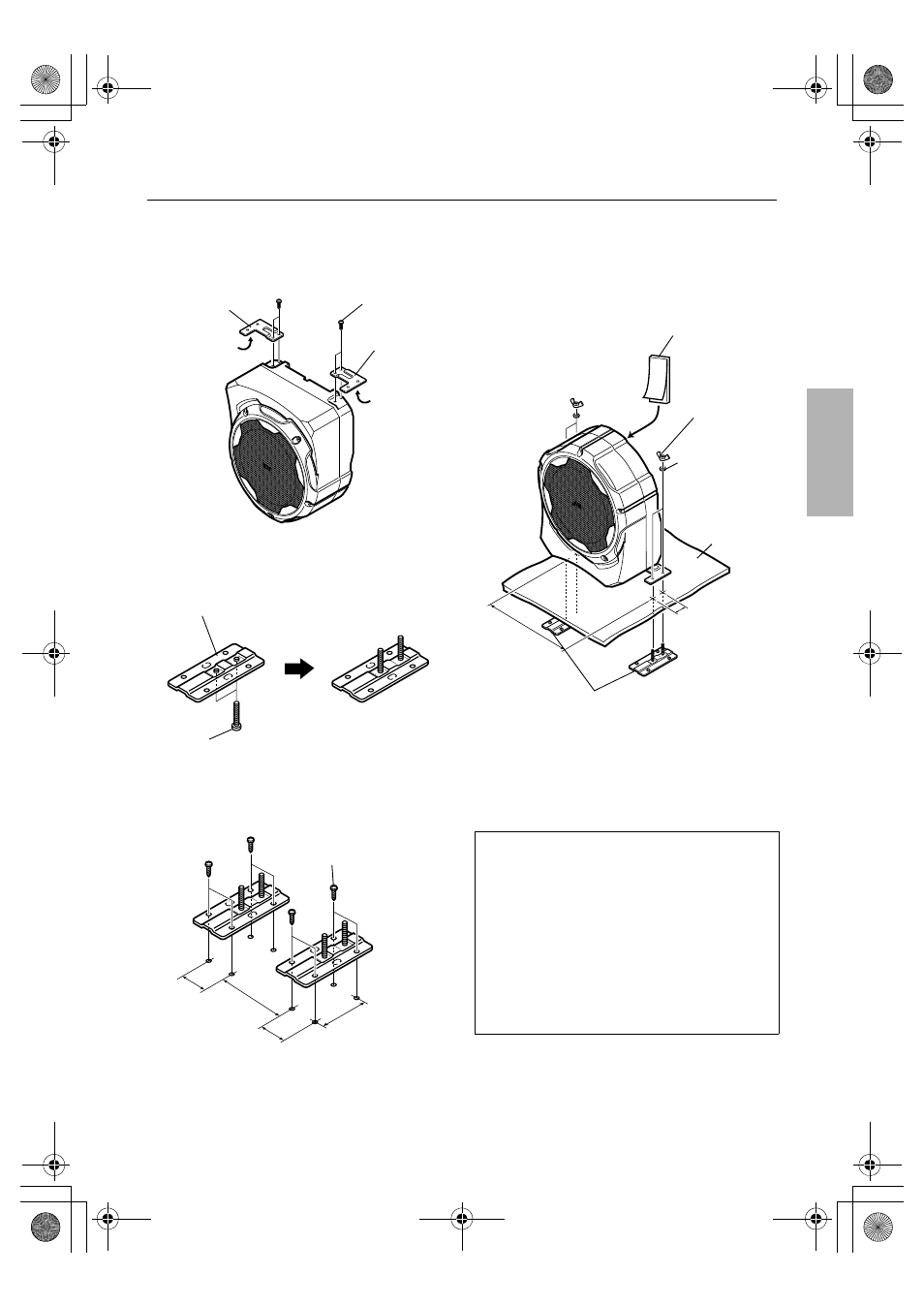

Procédures pour une installation verticale
1
Placez les supports de fixation
A et B à la base de l’unité
2
Serrez les vis au support de fixation
C et l’installer dans le véhicule
• Assemblez les deux supports de fixation C.
• Utiliser le dessin sur papier pour déterminer
la position et installer l’unité dans le véhicule.
3
Percez un trou dans le tapis,
placez les supports de fixation
assemblés C fixez-les avec les
écrous papillon
• Utilisez le dessin sur papier pour établie les
positions.
• Fixez le coussinet lorsque l’arrière de l’unité
entre en contact avec le châssis du véhicule.
Vis de montage
(Dia. 7/32 pouce c 11/32 pouce/
M 5 mm c 8 mm) c 4
Support de
fixation A
Fixez le
support pour
que la lettre
AAB se trouve
à la base.
Fixez le support
pour que la lettre
ABB se trouve à la
base.
Support de fixation B
Support de fixation C
Vis de montage
(Dia. 7/32 pouce c 1 pouce/
M 5 mm c 25 mm) c 2
Vis autotaraudeuse
(Dia. 3/16 pouce c 13/16 pouce/
M 4 mm c 20 mm) c 8
1 9
/32
po
uce
(32
m
m)
2 7
/32
po
uc
es
(56
m
m) 1 9
/32
po
uce
(32
m
m)
10 1
/8 p
ouc
es
(25
7 m
m)
ATTENTION
Vérifiez la position des tubes, des
réservoirs et du câblage et assurez-vous
de ne pas entrer en contact ou d’affecter
aucun de ces éléments lorsque vous
percez les trous pour fixer l’unité.
Appliquez un traitement antirouille et
imperméabilisant aux endroits usinés.
• Si vous ne traitez pas les endroits usinés,
vous pouvez causer un accident ou un
incendie.
Écrou papillon
(Dia. 7/32 pouce/
M 5 mm) c 4
Rondelle à ressort
(Dia. 7/32 pouce/
M 5 mm) c 4
Tapis etc.
Utilisez un
couteau pour
percer 4 trous.
Support de fixation C (c2)
assemblé à l’étape 2
Coussinet
Décollez cette
feuille
11 1
3/32
po
uce
(28
9 m
m)
1 1
/8
po
uc
e
(28
m
m)
