Troubleshooting
OURGP11,0000276
–19–27JUL06–1/1

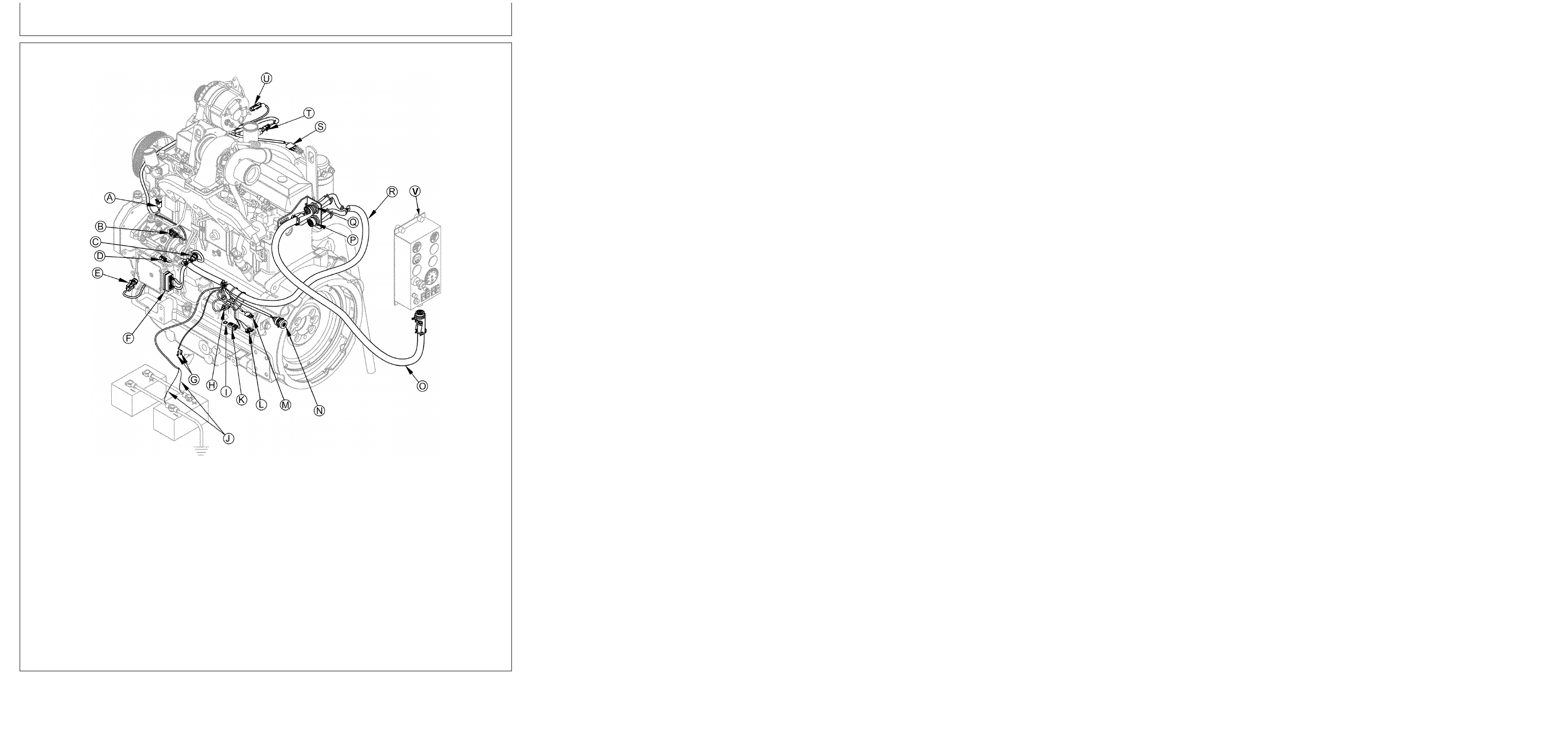

Engine Wiring Layout (Electronic Fuel System With Stanadyne DE10 Injection Pump)
RG12201
–UN–24MAY02
A—Coolant Temperature
G—Starter Relay Connector
M—Remote ON/ OFF
R—Engine Wiring Harness
Sensor Connector
H—Oil Pressure Sensor
Connector
S—Fuel Heater Connector
B—Fuel Temperature Sensor
Connector
N—CAN Network Diagnostic
T—Manifold Air Temperature
Connector
I—Main System Fuse (10 amp)
Connector
(MAT) Sensor Connector
C—Injection Pump Solenoid
J—Power and Ground Battery
O—Instrument Panel
U—Alternator Ignition
Connector
Connections
Connector Harness
Connector
D—SAE 1939 CAN Connector
K—Fuse Holder
P—23-pin Optional Feature
V—Optional Instrument Panel
E—Crankshaft Position Sensor
L—Transient Voltage
Connector (Extended-
(Earlier Version Shown)
Connector
Protection (TVP) Module
feature ECU only)
F—ECU Connector
Connector
Q—21-pin Instrument Panel
Connector
45-3
080706
