52
Televisor con Pantalla LCD de 27" Insignia NS-27LCD
www.insignia-products.com

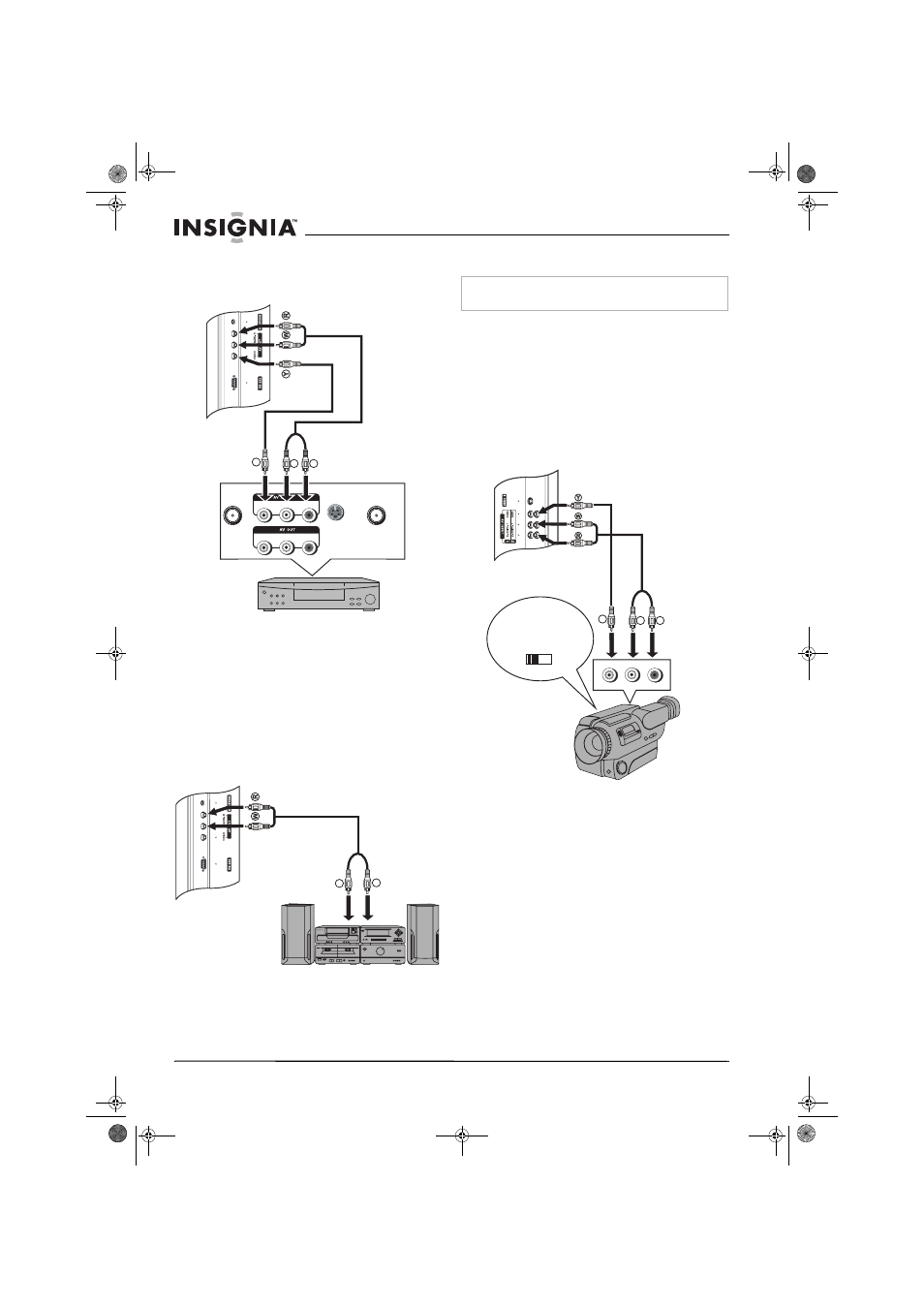

Refiérase a la siguiente figura para conectar un
VCR para grabar programas de TV.
Para grabar un programa:
1 Encienda su TV.
2 Seleccione el programa que desea grabar.
3 Encienda el VCR.
4 Inserte una cinta de video, luego presione el
botón de grabar en el VCR.
Conexión de un amplificador
Refiérase a la siguiente figura para conectar un
amplificador externo.
Conexión de una cámara de video
Refiérase a la siguiente figura para conectar una
cámara de video a su TV.
Para conectar una cámara de video:
1 Conecte el cable de audio/video en los
conectores AUDIO L (Audio Izquierdo),
AUDIO R (Audio Derecho), y VIDEO en la
parte posterior de su TV.
2 Conecte el otro extremo del cable de
audio/video en los conectores de salida de
audio y video de la cámara de video.
Para reproducir desde la cámara de video:
1 Encienda su TV.
2 Presione el botón INPUT (Entrada) una o
más veces para seleccionar Composite2
(Compuesto 2).
3 Encienda la cámara de video y colóquela en
el modo de salida. Refiérase a los
documentos de la cámara de video para
obtener más información.
4 Inserte una cinta en la cámara de video y
presione el botón de reproducir.
S-VIDEO
ANT OUT
ANT IN
VIDEO L- AUDIO - R
VIDEO L- AUDIO - R
Y
W
R
TV
VCR
Y=amarillo (video)
W=blanco (audio izquierdo)
R=rojo (audio derecho)
Cable de video
Cable de audio
W
R
TV
Amplificador
Cable de audio
W=blanco (audio izquierdo)
R=rojo (audio derecho)
Advertencia
Verifique que apague y desconecte su TV antes de instalar
dispositivos.
VIDEO L- AUDIO - R
Y
W
R
TV
Y=amarillo (video)
W=blanco (audio izquierdo)
R=rojo (audio derecho)
Cable de video
Cable de audio
Cámara de video
SALIDA
ENTRA
