47
Televisor con Pantalla LCD de 27" Insignia NS-27LCD
www.insignia-products.com

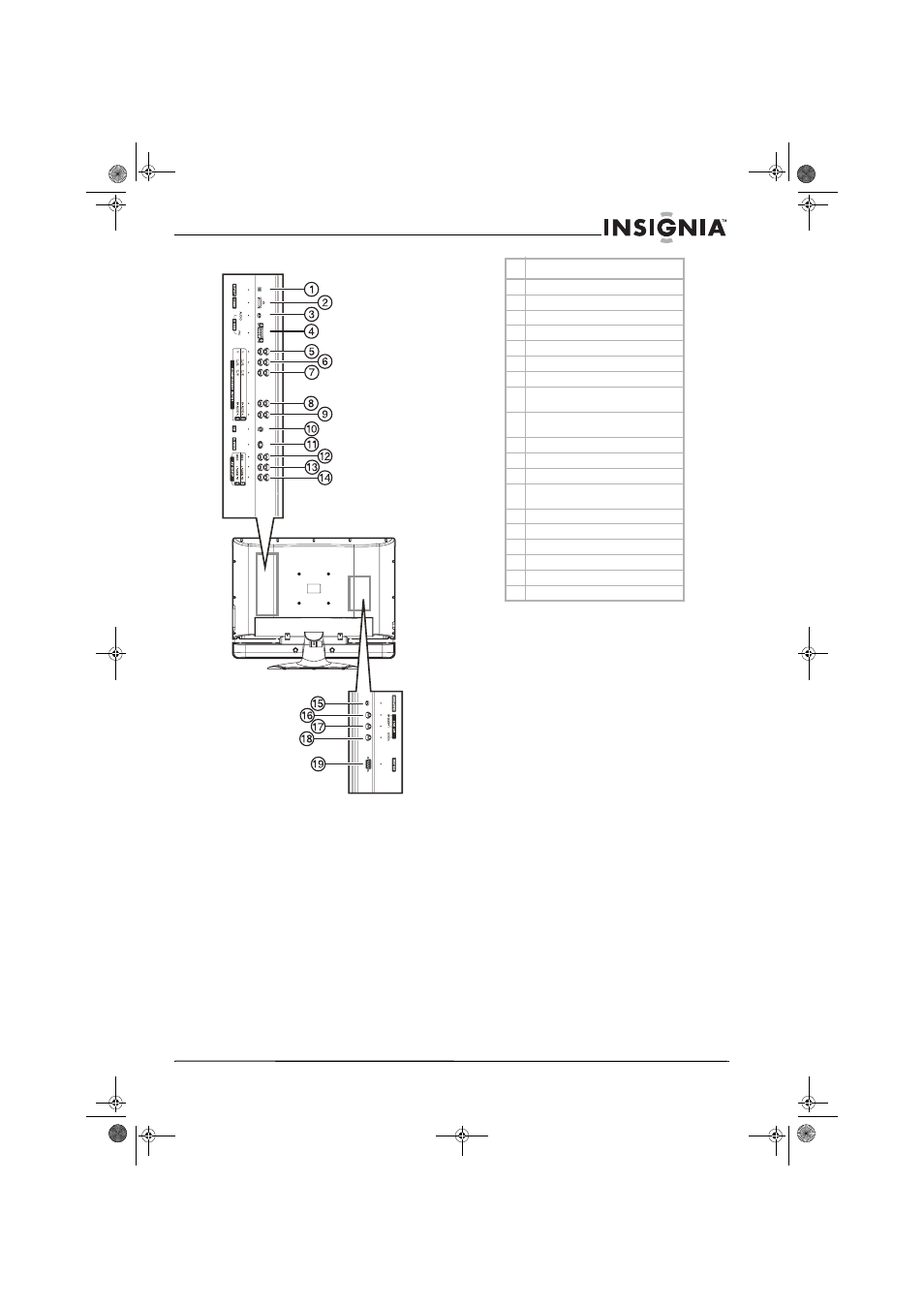

Conectores posteriores
Remueva la
cubierta de
los
conectores
Remueva
la cubierta
de los
conectores
Conector
1 S/PDIF
2 HDMI
3 Entrada D-SUB AUDIO
4 Entrada D-SUB PIC (video)
5 ENTRADA DE COMPONENTE Y
6 ENTRADA DE COMPONENTE Cb/Pb
7 ENTRADA DE COMPONENTE Cr/Pr
8 ENTRADA DE COMPONENTE DE
AUDIO DERECHO
9 ENTRADA DE COMPONENTE DE
AUDIO IZQUIERDO
10 RF (entrada de antena)
11 S-VIDEO
12 VIDEO DE LA ENTRADA AV
13 AUDIO IZQUIERDO DE LA ENTRADA
AV
14 AUDIO DERECHO DE LA ENTRADA AV
15 AURICULARES
16 AUDIO DERECHO DE LA SALIDA AV
17 AUDIO IZQUIERDO DE LA SALIDA AV
18 VIDEO DE LA SALIDA AV
19 Interfaz de control RS232
