29
Téléviseur ACL de 27 po Insignia NS-27LCD
www.insignia-products.com
Connexion d’une antenne externe
Les câbles d’antenne sont de deux types :
75 ohms et 300 ohms.
Si le câble d’antenne utilisé a un connecteur de
75 ohms, le brancher sur la prise coaxiale située
au dos de l’appareil.
Si le câble d’antenne utilisé a un connecteur de
300 ohms, le brancher sur un adaptateur de 300
à 75 ohms (non fourni), connecter l’adaptateur à
un câble de 75 ohms, puis brancher l’autre
extrémité du connecteur de 75 ohms sur la prise
coaxiale située au dos de l’appareil.

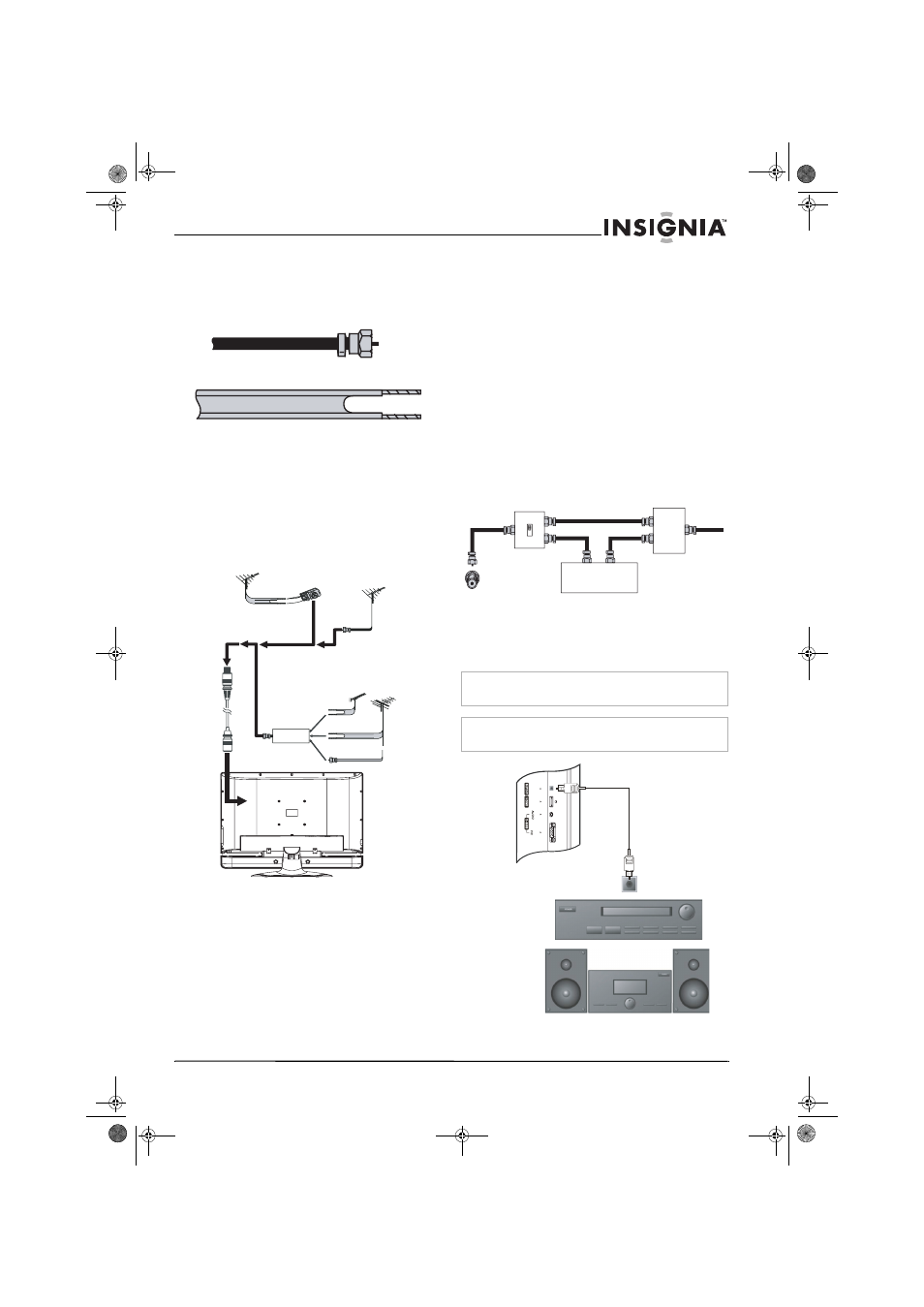

Utiliser l’illustration ci-après pour connecter une
antenne extérieure.
Raccordement à la TV câblée
L’appareil est doté d’une prise de 75 ohms pour
le raccordement à la TV câblée.
Certains câblo-opérateurs brouillent les signaux
des canaux par abonnement. Pour visualiser ces
canaux, il faut obtenir un décodeur/décrypteur.
Le raccordement à la TV câblée directement à
l'appareil est possible même sans un
décodeur/décrypteur. Avec un
décodeur/décrypteur, le raccordement à la TV
câblée est possible en utilisant un interrupteur
RF (non fourni). Pour plus d’informations sur la
connexion d’un décodeur/décrypteur, contacter
le câblo-opérateur.
Pour le raccordement à la TV câblée sans
décodeur/décrypteur :
1 Brancher une extrémité d’un câble de
75 ohms sur la prise coaxiale au dos de
l’appareil.
2 Brancher l’autre extrémité sur la prise secteur
de la TV câblée.
Pour le raccordement à la TV câblée avec un
décodeur/décrypteur :
•
Se référer au schéma ci-après pour la
connexion d’un décodeur/décrypteur
(l’interrupteur RF et le répartiteur de signal
ne sont pas fournis).
Régler l’interrupteur RF en position A et
utiliser la télécommande de l’appareil pour
visualiser les canaux « en clair ». Régler
l’interrupteur RF en position B et utiliser les
commandes du décodeur/décrypteur pour
visualiser les canaux brouillés.
Connexion d’un système audio
Se référer au schéma ci-après pour la connexion
d’un équipement audio ou d’un système Hi-Fi.
75Câble de 75 ohms
Câble de 300 ohms
Antenne VHF / UHF
Câble de 300 ohms
avec adaptateur
OU
Antenne VHF /
UHF
Câble de 75
ohms
Câble
d'antenne
OUT
(Sortie) IN
(Entrée)
Mélangeur
OU
Antenne
UHF
Antenne
VHF
Antennes séparées
Antenne combinée
Avertissement
S’assurer d’éteindre et de débrancher l’appareil avant
l’installation de périphériques.
Remarque
Pour les systèmes de cinéma maison, utiliser un câble S/PDIF
pour obtenir les meilleures performances sonores.
Interrupteur RF
Décodeur/décrypteur pour la TV
câblée
Répartiteur de
signal à deux voies
Out (Sortie) In (Entrée)
A
B
Câble S/PDIF
Prise S/PDIF In
(Entrée S/PDIF)
Équipement audio
Système Hi-Fi
(Haute fidélité)
