Téléviseur ACL de 27 po Insignia NS-27LCD
www.insignia-products.com
Connexion d’un caméscope

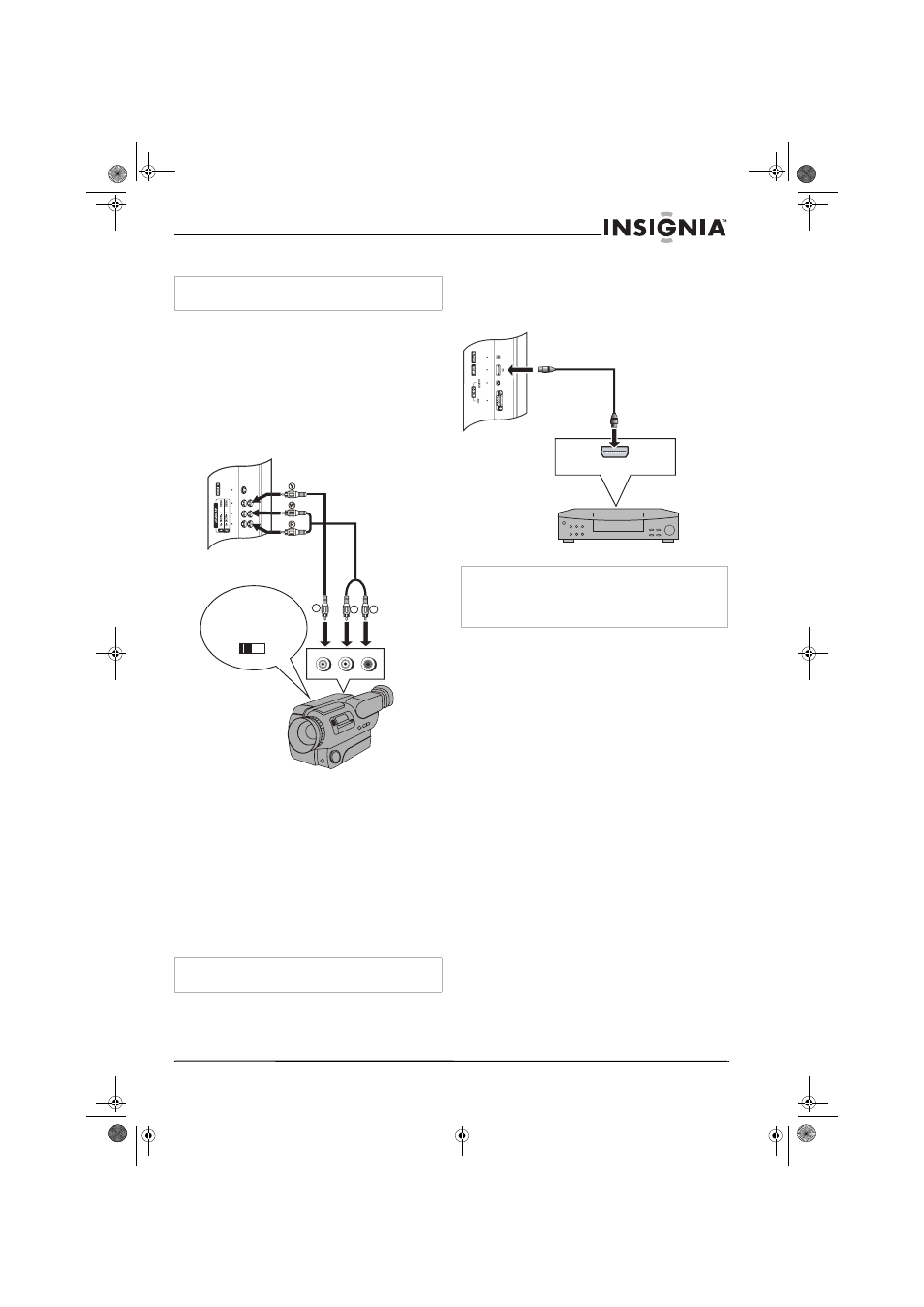

Se référer au schéma ci-après pour la connexion
d’un caméscope au téléviseur.
Pour la connexion d’un caméscope :
1 Brancher le câble audio/vidéo sur les prises
AUDIO L (gauche), AUDIO R (droite) et
VIDEO au dos de l’appareil.
2 Brancher l’autre extrémité du câble
audio/vidéo sur les prises de sortie vidéo et
audio du caméscope.
Pour utiliser le caméscope :
1 Allumer le téléviseur.
2 Appuyer une ou plusieurs fois sur
INPUT(Entrée) pour sélectionner
Composite2.
3 Mettre le caméscope sous tension et le régler
sur le mode de sortie. Pour plus
d’informations, se référer au guide de
l’utilisateur du caméscope.
4 Insérer une bande vidéo dans le caméscope
et appuyer sur la touche lecture.
Connexion d’un lecteur de DVD
Se référer au schéma ci-après pour la connexion
du lecteur de DVD à l’appareil.
Connexion d’un lecteur de DVD :
• Brancher le câble HDMI sur la prise HDMI
au dos de l’appareil et sur la prise de
sortie HDMI sur le panneau arrière du
lecteur de DVD.
Pour lire un DVD :
1 Allumer le téléviseur.
2 Appuyer une ou plusieurs fois sur
INPUT(Entrée) pour sélectionner HDMI.
3 Mettre le lecteur de DVD sous tension.
4 Insérer un DVD, puis appuyer sur PLAY
(Lecture).
Avertissement
S’assurer d’éteindre et de débrancher l’appareil avant
l’installation de périphériques.
Avertissement
S’assurer d’éteindre et de débrancher l’appareil avant
l’installation de périphériques.
VIDEO L- AUDIO - R
Y W R
TV
Y = Jaune (vidéo)
W = Blanc (audio gauche)
R = Rouge (audio droite)
Câble vidéo Câble audio
Caméscope
OUT
(Sortie) IN
(Entrée)
Remarque
Si le lecteur de DVD a seulement une sortie DVI, utiliser un
adaptateur DVI vers HDMI (non fourni) pour connecter le
lecteur de DVD à la prise HDMI au dos de l’appareil. Puis
connecter le câble audio à la prise D-SUB AUDIO IN (Entrée
audio D-SUB) à l’arrière du téléviseur.
TV
Lecteur de DVD
Sortie
HDMI
