51
Televisor con Pantalla LCD de 27" Insignia NS-27LCD
www.insignia-products.com

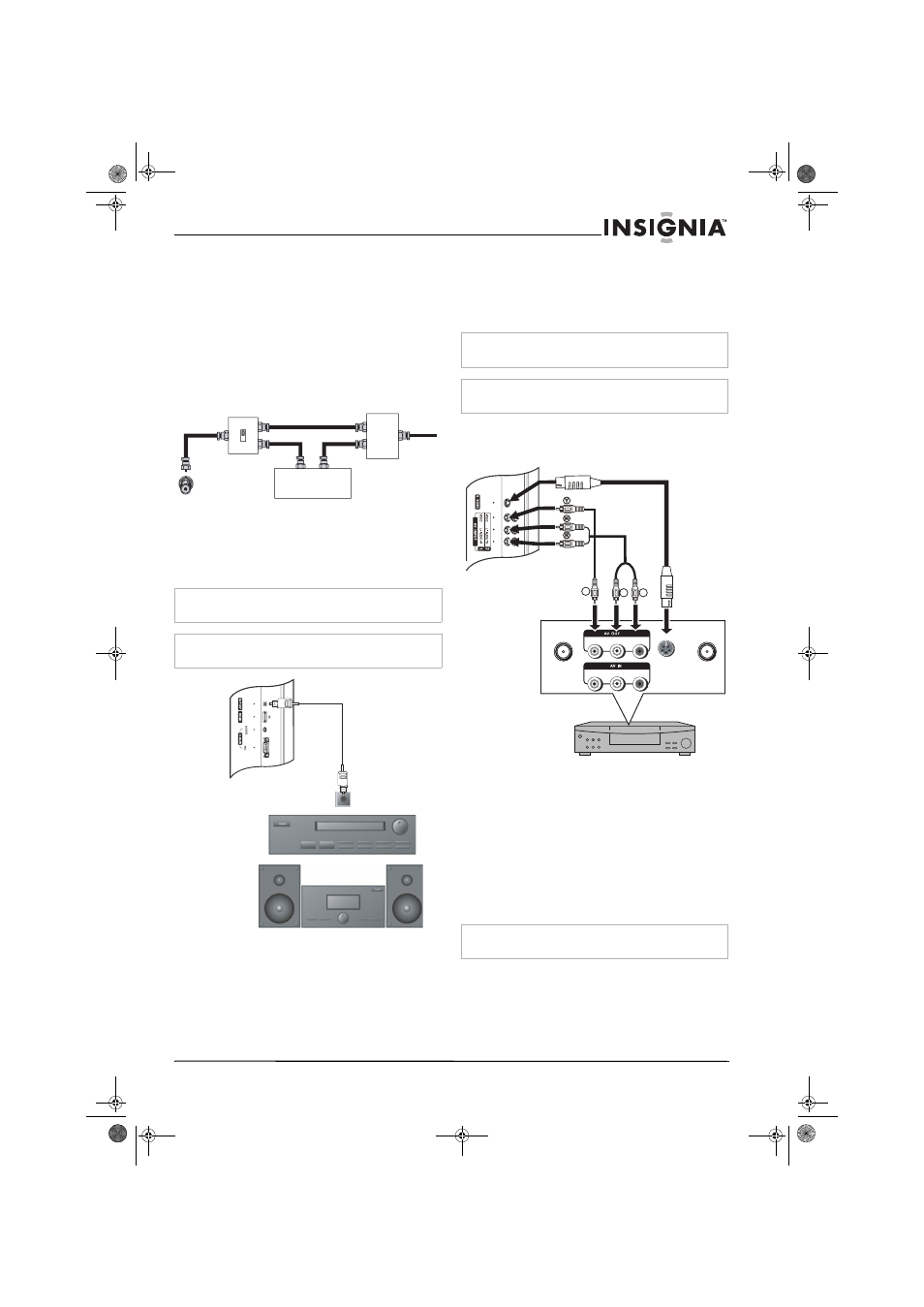

Para conectar TV por cable con una caja
convertidora/decodificadora:
•
Refiérase a la siguiente figura para conectar
una caja convertidora/decodificadora. (El
conmutador de RF y el divisor de señal no se
suministran.)
Mueva el conmutador de RF a la posición A
para ver los canales sin codificación usando
el control remoto de su TV. Mueva el
conmutador de RF a la posición B para ver
los canales codificados usando el control de
la caja convertidora/decodificadora.
Conexión a un sistema de sonido
Refiérase a la siguiente figura para conectar un
procesador de audio o un sistema de alta
fidelidad (Hi-Fi).
Conexión de un VCR
Puede conectar un VCR con un cable de
audio/video estándar o con un cable de S-Video.
El cable de S-Video no incluye el sonido. Si usa
un cable de S-Video, necesitará usar un cable
de audio para conectar el sonido.
Refiérase a la siguiente figura para conectar un
VCR.
Para reproducir el VCR:
1 Encienda su TV.
2 Presione el botón INPUT (Entrada) una o
más veces para seleccionar Composite1
[Compuesto 1] (o S-Video si conectó el VCR
al conector S-Video).
3 Encienda su VCR.
4 Inserte una cinta de video, luego presione el
botón PLAY (Reproducir).
Conexión de un VCR (para grabar)
Advertencia
Verifique que apague y desconecte su TV antes de instalar
dispositivos.
Nota
En el caso de sistema de teatro en casa, use un cable S/PDIF
para obtener la capacidad completa del sonido.
Conmutador de RF
Caja convertidora/decodificadora
de TV por cable
Divisor de señal de
dos equipos
Salida Entrada
A
B
Cable S/PDIF
Conector de
ENTRADA
Procesador de
audio
Sistema de alta
fidelidad
Nota
Para obtener el mejor video, use el conector de S-Video si su
VCR tiene una conexión de S-Video.
Advertencia
Verifique que apague y desconecte su TV antes de instalar
dispositivos.
Advertencia
Verifique que apague y desconecte su TV antes de instalar
dispositivos.
S-VIDEO ANT OUT ANT IN VIDEO L- AUDIO - R
VIDEO L- AUDIO - R
Y W R
O
Cable de
S-Video
Cable de
Cable de video
Y=amarillo (video)
W=blanco (audio izquierdo)
R=rojo (audio derecho)
TV
VCR
