60
www.insignia-products.com
Conecte el cable dedos conductores de 300
ohmios de UHF al combinador (no
suministrado). Conecte el cable de dos
conductores de 300 ohmios de VHF a un
transformador de empalme de 300-75 ohmios.
Conecte el transformador al combinador, luego
conecte el combinador al conector RF IN.
Antenas separadas VHF/UHF (cable de 75
ohmios de VHF y cable de dos conductores
de 300 ohmios de UHF)
Conecte el cable de 75 ohmios de VHF y el
cable de dos conductores de 300 ohmios de
UHF al combinador. Conecte el combinador al
conector RF IN.
Conexiones del sistema de TV por cable
El televisor tiene un amplio rango de
sintonización y puede sintonizar la mayoría de
canales de cable sin usar la caja convertidora de
TV por cable. Algunas compañías de TV por
cable ofrecen “canales de pago especial” que
tienen una señal codificada. Para descodificar
estas señales para una visualización normal es
necesario usar un dispositivo decodificador
generalmente proporcionado por la compañía
de TV por cable.
Para los abonados al servicio básico de TV
por cable.
Para el servicio de cable básico que no requiere
convertidor/caja decodificadora, conecte el
cable coaxial de 75 ohmios al conector RF IN
situado en la parte posterior del televisor.
Para los abonados al servicio codificado de
TV por cable.
Si usted es un abonado al servicio de TV por
cable que requiere el uso de un convertidor/caja
decodificadora, conecte el cable coaxial de
entrada de 75 ohmios al convertidor/caja
decodificadora. Usando otro cable coaxial de 75
ohmios, conecte el conector de salida del
convertidor/caja decodificadora al conector RF
IN del televisor. Establezca el TV en el canal de
salida del convertidor/caja decodificadora
(generalmente canal 3 ó 4) y use el convertidor/
caja decodificadora para seleccionar los
canales.
Para los abonados al servicio codificado
básico de TV por cable con canales de pago
especial codificados.
Si usted es un abonado a un servicio de TV por
cable en el cual los canales básicos están
descodificados y los canales de pago especial
requieren el uso de una caja de convertidor/
decodificador, quizás le convenga usar un
divisor de señal y una caja de conexiones A/B
(disponible a través de la compañía de TV por
cable o en una tienda de artículos electrónicos).
Con el interruptor en la posición "B", puede
sintonizar directamente en su televisor cualquier
canal no codificado. Con el interruptor en la
posición "A", puede sintonizar su televisor en la
salida de la caja del convertidor/decodificador
(generalmente el canal 3 ó 4) y use la caja del
convertidor/decodificador para sintonizar los
canales codificados.
Conexiones a otros equipos
La configuración exacta para conectar diversos
componentes de video y audio a su TV depende
del modelo y de las características de cada
componente. Revise el manual del propietario
proporcionado con cada componente para
ubicar las entradas y salidas de video y audio.
Los diagramas de conexión se ofrecen como
sugerencias. Es posible que tenga que
modificarlos para alojar su selección particular
de componentes. Los diagramas están
diseñados para mostrar sólo las conexiones de
video y audio de componentes.

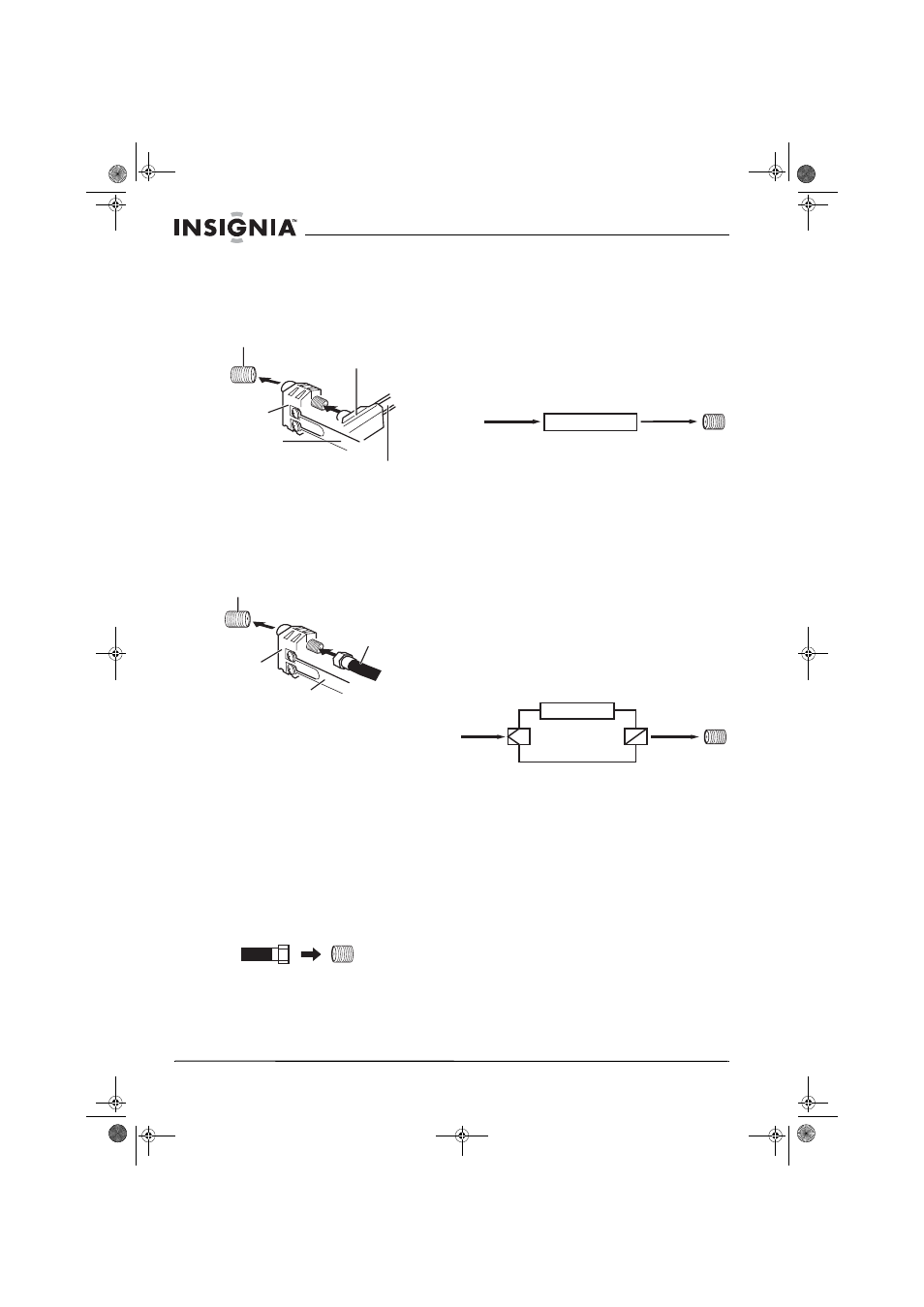

Conector RF IN
Combinador
Transformador de empalme de 300-75
ohmios
UHF de 300
ohmios
VHF de 300 ohmios
Conector RF IN
Combinador
UHF de 300 ohmios
VHF de 75 ohmios
Conector RF IN
Cable coaxial de 75
ohmios
Cable de entrada de 75 ohmios
de TV por cable
Conector RF IN
Convertidor/decodificador Cable de 75 ohmios
al TV
B
A
Convertidor/decodificador
Cable de 75 ohmios
al TV
Conector RF IN
Cable de
entrada de 75
ohmios de TV
por cable
Divisor
Interruptor A/B
