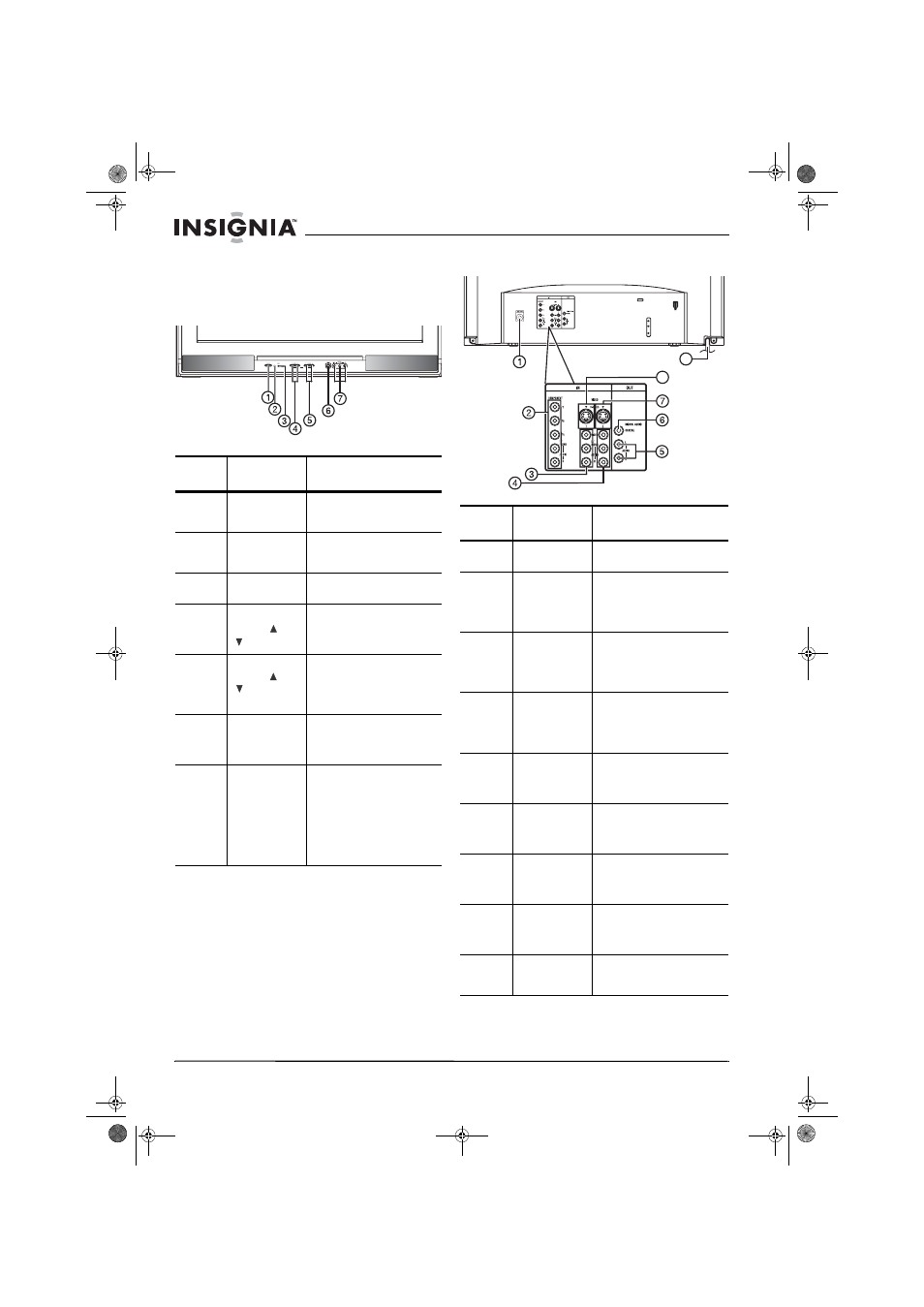

Présentation du téléviseur
Commandes et connexions
Panneau avant
Panneau arrière
Élément
Commande/
connexion
Fonction
1 Touche POWER
(Mise sous/hors
tension) Permet d'allumer ou d'éteindre
le téléviseur.
2 Lentille du
capteur
infrarouge Reçoit les signaux de la
télécommande.
3 Témoin de mise
sous tension S'allume quand le téléviseur est
mis sous tension.
4 CANAL
Touches ou
Permettent de passer au canal
suivant ou précédent ou de se
déplacer parmi les options du
menu.
5 VOLUME
Touches
ou
Permettent d’augmenter ou de
diminuer le volume ou de
modifier des réglages ou de
passer au menu d’écran
suivant.
6 Prise d'entrée
S-Vidéo Connecter à cette prise un
câble S-Vidéo d’une source
extérieure, telle qu’un lecteur
de DVD.
7 Prises d’entrée
AUDIO L/R
(Audio G/D) et
VIDEO (Vidéo) 3 Connecter aux prises AUDIO
les câbles de sortie audio
(gauche et droit
respectivement) d’une source
extérieure, telle qu’un
magnétoscope. Connecter un
câble vidéo d’une source
extérieure, telle qu’un
magnétoscope.
Élément
Commande/
connexion
Fonction
1 Prise d’entrée
d’antenne RF Connecter le câble d’antenne à
cette prise.
2 Prises
COMPONENT IN
(Entrées vidéo à
composantes) Connecter à ces prises les
câbles audio et vidéo à
composantes d’une source
extérieure, telle qu’un lecteur de
DVD.
3 Prises d’entrée
AUDIO L/R
(Audio G/D) et
VIDEO (Vidéo) 1 Connecter à ces prises un câble
audio (gauche et droite) et un
câble vidéo composite reliés à
une source extérieure, telle
qu’un magnétoscope.
4 Prises d’entrée
AUDIO L/R
(Audio G/D) et
VIDEO (Vidéo) 2 Connecter à ces prises un câble
audio (gauche et droite) et un
câble vidéo composite reliés à
une source extérieure, telle
qu’un magnétoscope.
5 Prise d’entrée
audio droite Connecter à cette prise le câble
de sortie vidéo droite d’une
source extérieure, telle qu’un
magnétoscope.
6 Prise de sortie
audio numérique
coaxiale Connecter un câble coaxial
audio numérique de cette prise
à un amplificateur externe, tel
qu’un décodeur Dolby Digital.
7 Prise d'entrée
S-VIDEO
(S-Vidéo) 1 Connecter à ces prises un câble
S-Vidéo relié à une source
extérieure, telle qu’un lecteur de
DVD.
8 Prise d'entrée
S-VIDEO
(S-Vidéo) 2 Connecter à ces prises un câble
S-Vidéo relié à une source
extérieure, telle qu’un lecteur de
DVD.
9 Cordon
d’alimentation
de CA Insérez la fiche du cordon CA à
la prise de CA polarisée (120
volts, 60 hertz).
