26

Intel

®

Xeon™ Processor, Intel

®

E7520 Chipset, Intel

®

6300ESB ICH Development Kit User’s Manual

System Overview

5.2

Platform Clocking

The CRB uses one CK409B Clock Synthesizer to generate the host differential pair clocks and the
100 MHz differential clock to the DB800. The DB800 then generates the 100 MHz differential pair
clock for the PCI Express* devices.

Figure 6

shows the CRB clock configuration.

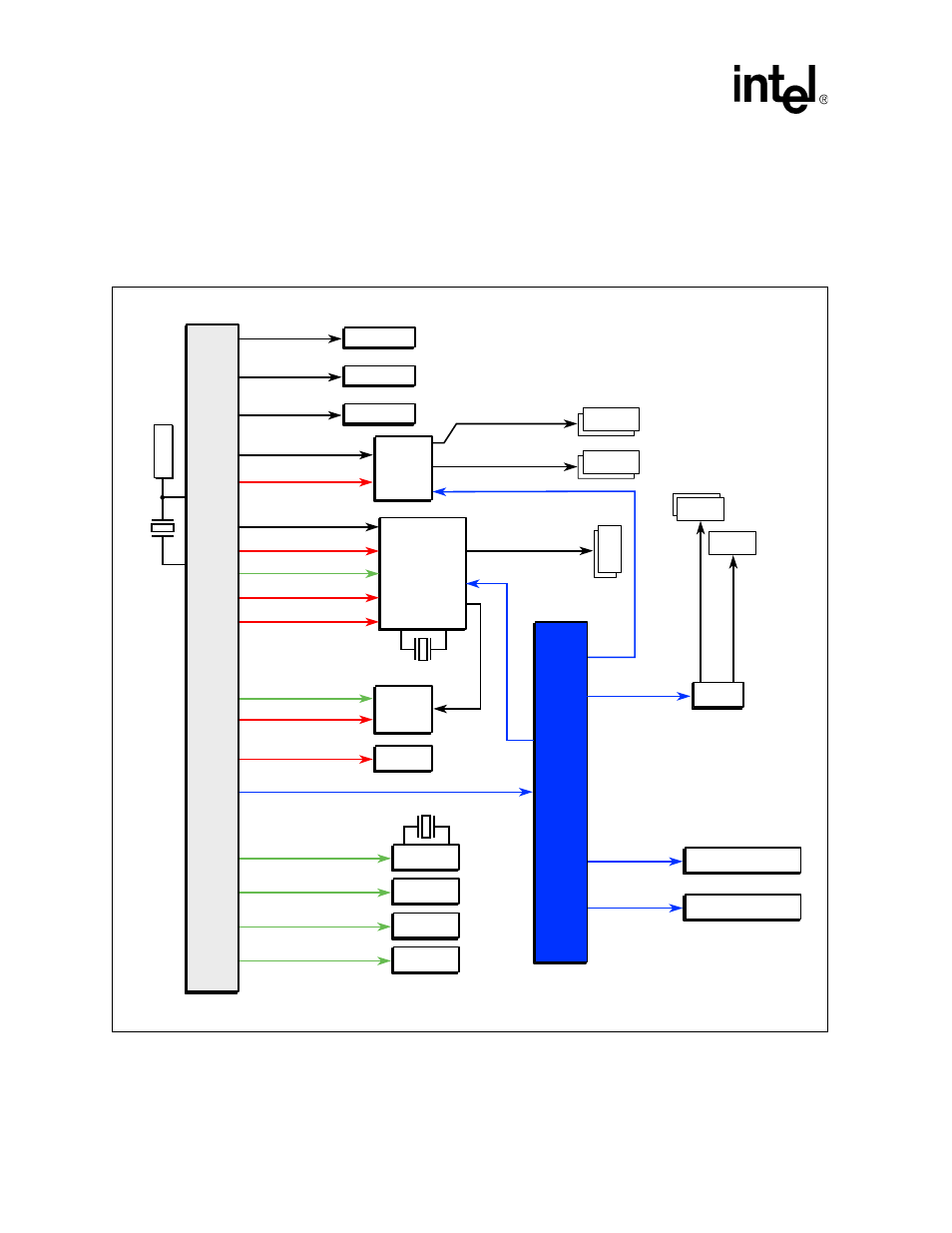

Figure 6.

Clock Block Diagram

B2937-03

Intel

®

6300ESB

I/O

Controller

Hub

MCH

CPU0_BCLK

CPU1_BCLK

DDRA

CPU0

CPU1

ITP_BCLK

DDRA_CMDCLK[1:0]

ITP

MCH_BCLK

DDRB

DDRB_CMDCLK[1:0]

ICH_PX_PCLK0[1:0]

MCH_66MHZ_CLK

32.786 MHz

ICH_SUSCLK

ICH_SRC_100MHZ_CLK

MCH_SRC_100MHZ_CLK

PXH_PBPCLKO[0..1]

PXH_PAPCLKO

SIO

SIO_33MHZ_CLK

VIDEO_33MHZ_CLK

LPC_14MHZ_CLK

HI LAI

PXH

LAI_H166MHZ_CLK

DB800_SRC_100MHZ_CLK

PXH_SRC_

100MHZ_CLK

ICH_USB_48MHZ_CLK

LPZ_14MHZ_CLK

ICH_H166MHZ_CLK

ICH_33MHZ_CLK

ICH_PX66MHZ_CLK

29.499 MHz

Video

FWH_33MHZ_CLK

FWH

PORT80_33MHZ_CLK

Port 80

EXP_SLOT5_

100MHZ_CLK

EXP_SLOT6_

100MHZ_CLK

PCI Express Slot

PCI Express Slot

PCI_SLOT6_33MHZ_CLK

PCI 2.2

DB800

PCI-X

PCI-X

PCI-X

CK-409

14.318

MHz

SMA
