Pulsar EX : 51032306XT/BB MGE UPS SYSTEMS 23
BY-PASS NORMAL
position "NORMAL"
BY-PASS NORMAL
position intermédiaire
BY-PASS NORMAL
position "BY-PASS"
Commutateur de "by-pass manuel" 28 c commuter le "by-pass manuel" 28 de la
position intermédiaire à la position
"BY-PASS". On obtient les signalisations
suivantes :
c arrêter Pulsar EX en mettant le bouton 3
en position relâchée ;
c ouvrir l'interrupteur batterie 7 (ainsi que
les disjoncteurs 32 si l'option coffret
d'extension batterie est présente) ;
c déconnecter le cordon 26 du connecteur
12 de Pulsar EX ;
c dévisser le module "by-pass manuel" 25
ou 31 (vis 24 ), et l'extraire de Pulsar EX.
Vos applications sont alimentées par le
réseau électrique par l'intermédiaire du seul
module "by-pass manuel", et Pulsar EX est
hors tension.
Vous pouvez alors procéder à un
changement éventuel de l'appareil, par un
appareil de même type, sans pour cela
arrêter votre application. Dans ce cas,
n'oubliez pas de débrocher et conserver la
cartouche "by-pass automatique" 21 .
1a à 1c éteints
bips intermittents
…
!
…
…
…
…
- +
% - +
1f clignotant
1e éteint / réseau présent
1d
clignotant / fonctionnement
sur "by-pass manuel"
déconnexion de Pulsar EX
Le commutateur "by-pass manuel" 28
permet d'enlever Pulsar EX en vue d’une
maintenance ou de réaliser un échange
standard, tout en assurant la continuité
d’alimentation de vos applications.
Mode opératoire :
c commuter le "by-pass manuel" 28 de la
position "NORMAL" à la position
intermédiaire (voir figure 9) ;
c vérifier que, dans cette position, le "by-
pass automatique" a été mis en service :
voyant 1f clignotant ;
c si le voyant 1f reste allumé, le transfert
sur "by-pass automatique" ne s'est pas
effectué (tension ou fréquence réseau hors
tolérances). Dans ce cas, ne pas commuter
sur "BY-PASS" et appeler notre service
après-vente.
1a à 1d
bips intermittents
…
!
…
…
…
…
- +
% - +
indifférents
1f
clignotant / utilisation sous
"by-pass
automatique"

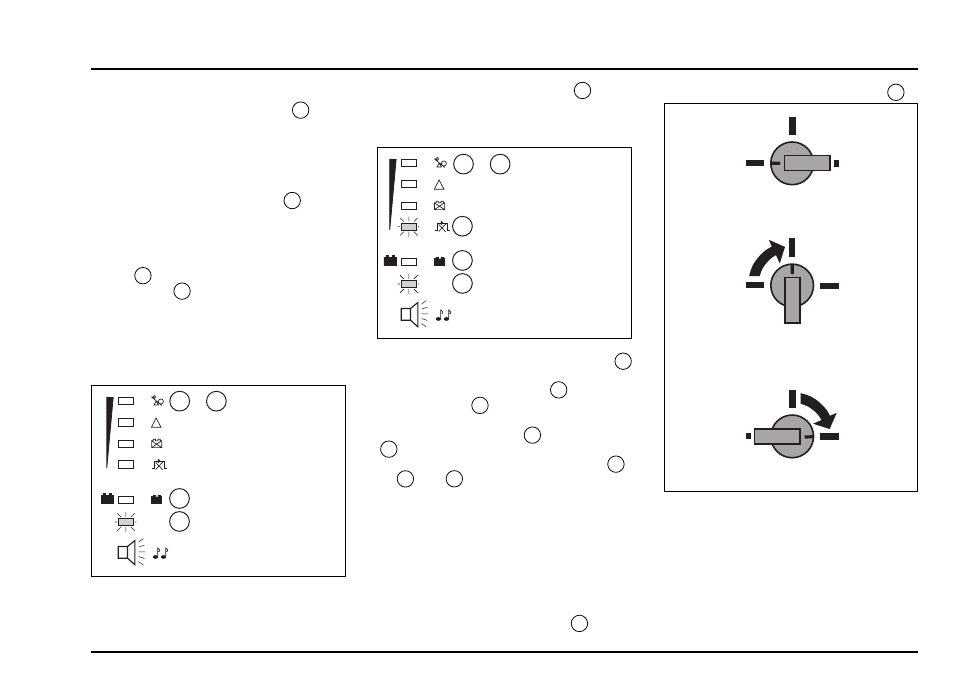

1e éteint / réseau présent Figure 9
