Variable Frequency Drives for Blowers

Optional factory installed, wired, and programmed variable frequency drives (VFD) may have been provided
for modulating or multi-speed control of the blowers . One VFD is provided for each blower (outdoor air and
exhaust) . The VFDs provided are either Yaskawa model E7 or model GPD305 . Refer to the tables on the
next page for factory settings and field wiring requirements . Refer to the unit control center for unit specific
wiring diagram (an example wiring diagram has been provided in this section for reference) . When making
adjustments outside of the factory setpoints, refer to Yaskawa VFD instruction manual, which can be found
online at www .drives .com . For technical support, contact Yaskawa direct at 1-800-927-5292 .

S3

SN SC SP

E(G)

S1 S2

MC

MB

MA

A1 A2 +V AC

AC

R+ R-

M4

S6

S5

S4

FM

S7

AC

S-

IG

AM

S+

M3

M2

M1

E(G)

DATA

ENTER

STOP

HAND

RUN

OFF

RESET

MENU

MONITOR

AUTO

ESC

YASKAWA E7

YASKAWA
GPD 305/J7

S2

MA MB MC

S1

FS

S3 S4

SC

S5

AM

FR FC

AC

STOP

RESET

DATA

ENTER

DSPL

RUN

MAX

MIN

FOUT

F/R

FREF

MNTR
PRGM

LO/RE

IOUT

OPTION 1 - 0-10 VDC CONTROL

FC

FR

0-10 VDC CONTROL SIGNAL (BY OTHERS)
WIRED TO FR (+) AND FC (COMMON)

OPTION 2 - MULTI SPEED CONTROL

S5

S4

SC

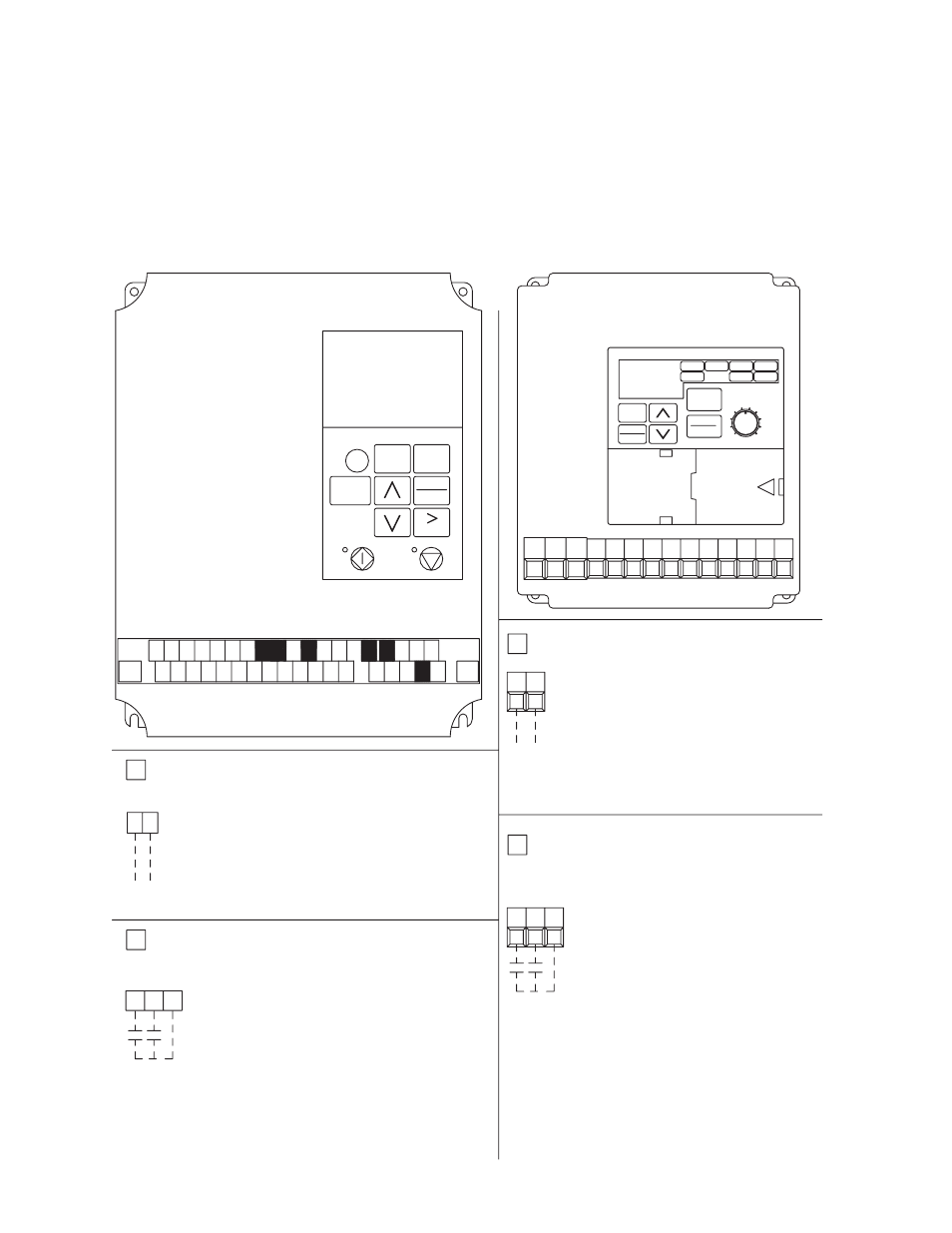

YASKAWA BLOWER VFD DETAIL WIRING

NEITHER S4 OR S5 CONTACT CLOSED
DRIVE SPEED = 60 Hz.

DRIVE SPEED = 40 Hz.

S4 TO SC CONTACT CLOSED (BY OTHERS)

S5 TO SC CONTACT CLOSED (BY OTHERS)

DRIVE SPEED = 30 Hz.

TO CHANGE THE FACTORY SET Hz CHANGE THE FOLLOWING PARAMETERS.
PARAMETER n01 CHANGE TO 1

PARAMETER n22 FOR NEW 40Hz SETTING

PARAMETER n21 FOR NEW 60Hz SETTING

PARAMETER n23 FOR NEW 30Hz SETTING
PARAMETER n01 CHANGE TO 0

FOR CONTINUOUS 60Hz OPERATION JUMPER TERMINALS FS AND FR.

0 VDC=30 Hz

10 VDC=60 Hz

USER TO PROVIDE CONTACTS

SEE VFD INSTALLATION MANUAL FOR MORE DETAIL

SEE VFD INSTALLATION MANUAL FOR MORE DETAIL

OPTION 1 - 0-10 VDC CONTROL

SEE VFD INSTALLATION MANUAL FOR MORE DETAIL

USER TO PROVIDE ISOLATION AS REQUIRED

FOR CONTINUOUS 60Hz OPERATION JUMPER TERMINALS A1 AND +V.

WIRED TO A1 (+) AND AC (COMMON)

0-10 VDC CONTROL SIGNAL (BY OTHERS)

10 VDC=60 Hz

0 VDC=30 Hz

A1 AC

SEE VFD INSTALLATION MANUAL FOR MORE DETAIL

PARAMETER A1-01 CHANGE TO 0

PARAMETER D1-03 FOR NEW 30Hz SETTING

PARAMETER D1-01 FOR NEW 60Hz SETTING
PARAMETER D1-02 FOR NEW 40Hz SETTING

PARAMETER A1-01 CHANGE TO 2

TO CHANGE THE FACTORY SET Hz CHANGE THE FOLLOWING PARAMETERS.

DRIVE SPEED = 30 Hz.

S6 TO SN CONTACT CLOSED (BY OTHERS)

S5 TO SN CONTACT CLOSED (BY OTHERS)
DRIVE SPEED = 40 Hz.

DRIVE SPEED = 60 Hz.

NEITHER S5 OR S6 CONTACT CLOSED

SN

S5 S6

USER TO PROVIDE CONTACTS AND ISOLATION AS REQUIRED

OPTION 2 - MULTI SPEED CONTROL

AND ISOLATION AS REQUIRED

USER TO PROVIDE ISOLATION AS REQUIRED

FOR ONE 0-10 SIGNAL, WIRE TO DRIVES IN PARALLEL

FOR ONE 0-10 SIGNAL, WIRE TO DRIVES IN PARALLEL

Drawing No. 116329

Part No. 465535

OPTIONAL ACCESSORIES
