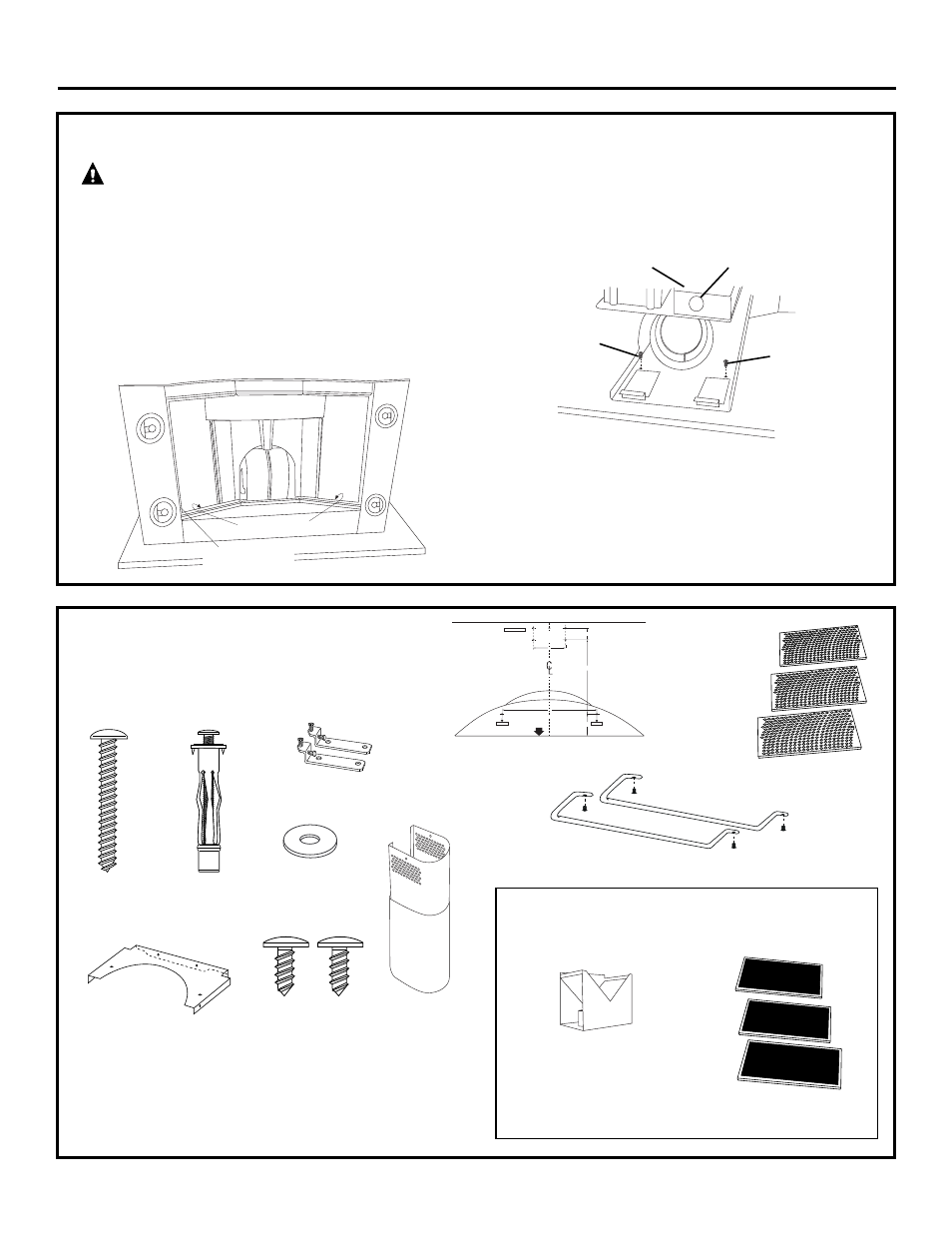

CONTROLE LAS PIEZAS
DE INSTALACIÓN
Ubique la caja de piezas embalada con la campana
y verifique los contenidos.
3 filtros de carbón
Deflector de aire con
conector de conducto
superior
• Drill 1/8" Pilot Holes For Mounting Brackets.
Align edge 25-1/2" above Cooking Surface.
17-5/16"
3-15/16"
13-9/16"
2-5/32"
C L
• Drill 1/8" Pilot Holes. • Drill 1/8" Pilot Holes.
5-7/8"
Plantilla para montaje de pared
10 tornillos
para
madera
10 sujeciones
de pared
metálicos
2 arandelas
planas
grandes
2 soportes de montaje
3 filtros de
grasa de acero
inoxidable
Cubiertas de
conducto
decorativas
Soporte para cubierta de
conducto (no requerido para la
operación de recirculación)
2 tornillos de
estrella para la
cubierta de
conducto
2 barras para utensilios con 4 tornillos mecánicos
Piezas adicionales para la operación
de recirculación
42
Preparación para la instalación
QUITE EL ENVOLTORIO
PRECAUCIÓN:
Use guantes para
protegerse de lados afilados.
La campana de ventilación se envía sujeta
a una tabla de embalaje con 4 tornillos.
• Quite la cubierta de conductos, la caja de piezas
y el embalaje de poliestireno.
• Levante y quite la campana de la caja.
• Quite y deseche adecuadamente el envoltorio plástico.
• Quite los filtros de grasa metálicos y el envoltorio
de la barra lateral.
• Para quitar la tabla de embalaje, ubique y quite
los 2 tornillos ubicados en la parte superior del
montaje y los 2 tornillos ubicados dentro de la
campana detrás de las guías del filtro sobre los
lados izquierdo y derecho. Descarte la tabla de
embalaje.
• Quite la tapa de la caja de conexiones.
• Quite el calado de la caja de conexiones.
• Instale el alivio de tensión en la caja
de conexiones.
Tornillo de montaje
Tabla de embalaje
Tabla de embalaje
Tornillo de montaje
Tornillo de montaje
Calado Caja de conexiones
NOTA: Se necesitan herramientas, materiales
y piezas de ferretería adicionales para construir
el soporte de armazón de pared.
