Information de conception
MODÈLES DISPONIBLES
Modèle ZV750, 360 CFM
Modèle ZV755, 500 CFM
Ces hottes peuvent être installées de manière à évacuer
l'air à l'extérieur ou à le recycler. Toutes les pièces
requises pour que la hotte puisse recycler l'air sont
fournies. Aucun ensemble n'est nécessaire.
• Ces hottes peuvent être installées au-dessus de
n'importe quelle table ou surface de cuisson électrique
ou à gaz Monogram de 76,2 cm (30 po) ou de 91,4 cm
(36 po), sauf les cuisinières ou les tables de cuisson
professionnelles Monogram dont la largeur est
supérieure à 76,2 cm (30 po).
• Les caches de conduits réversibles peuvent s’adapter
à une installation en recyclage.
• Les caches de conduits télescopiques dissimulent
le conduit entre le haut de la hotte et le plafond.
• Le cache de conduit fourni permet d’atteindre des
plafonds à une hauteur de 2,75 m (9 pieds) ou plus
suivant l’installation. Consultez le tableau en page 25.

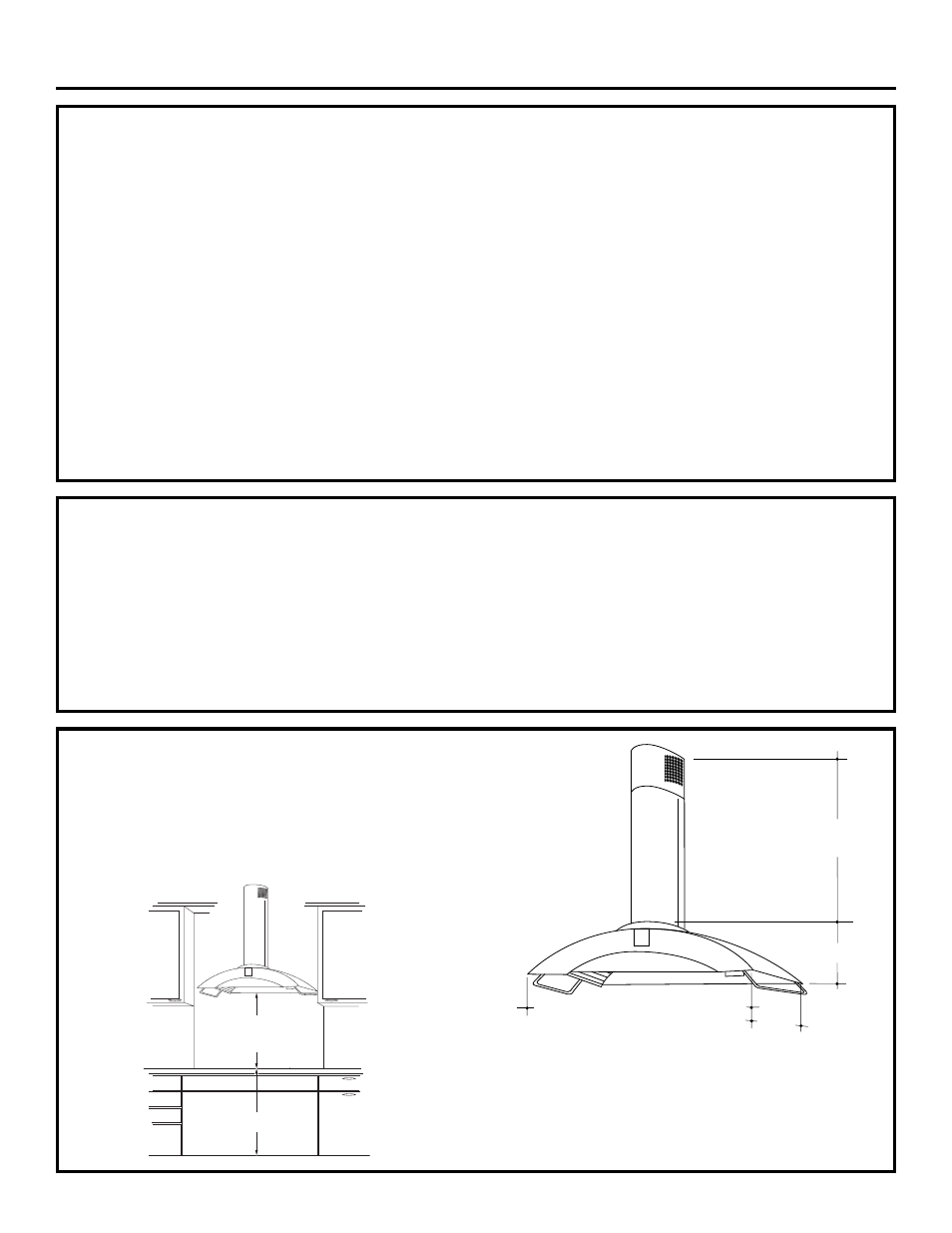

DIMENSIONS ET DÉGAGEMENTS DE L’APPAREIL
La hotte aspirante doit être installée à une hauteur
minimale de 60 cm (24 po) et de 76 cm (30 po)
au-dessus de la surface de cuisson.
NOTE : La hauteur d’installation de la hotte doit être
mesurée de la surface de cuisson à la partie la plus
basse de la hotte.
ZX7510SPSS Accessoire cache de conduit
Cet accessoire est disponible pour les installations
sous des plafonds d’une hauteur de 2,75 m à 3,05 m
(9 à 10 pieds) et plus. Consultez le tableau en page 25.
Le cache doit être disponible sur le site au moment de
l’installation de la hotte.
34-5/8 po (en excluant les barres à ustensiles)
35-3/4 po (incluant les barres à ustensiles)
*Hauteur
de plafond
8-1/4 po
21-5/8 po
TABLE DES MATIÈRES
Modèles disponibles ....................................................................20
Dimensions de l’appareil ............................................................20
Planification
Planification des conduits ......................................................21
Supports muraux pour une fixation adéquate ............21
Planification .................................................................................... 21
Préparation pour l’installation
Raccords de conduits....................................................................22
Alimentation électrique ..............................................................23
Outils et matériels nécessaires ................................................23
Retrait de l’emballage ................................................................24
Vérification du matériel d’installation ................................24
Détermination de la hauteur d’installation ........................25
Instructions d’installation
Installation – Évacuation vers l’extérieur ....................26–30
Étape 1, Installation du cadre
pour le support de la hotte ......................................................26
Étape 2, Installation des supports de montage ..............27
Étape 3, Installation de la hotte ..............................................27
Étape 4, Installation du support de conduit ......................28
Étape 5, Raccordement des conduits ..................................29
Étape 6, Branchement électrique ..........................................29
Étape 7, Installation du cache
de conduit et des barres à ustensiles ..................................30
Étape 8, Installation des filtres ..............................................30
Étape 9, Finalisation de l’installation ..................................30
Instructions d’installation
Installation – Recyclage ......................................................31–35
Étape 1, Installation du cadre
pour le support de la hotte ......................................................31
Étape 2, Installation des supports de montage ..............32
Étape 3, Installation de la hotte ..............................................32
Étape 4, Assemblage du déflecteur et du connecteur ......33
Étape 5, Détermination de la dimension des conduits ....33
Étape 6, Installation du déflecteur d’air ..............................33
Étape 7, Branchement électrique ..........................................34
Étape 8, Installation du cache
de conduit et des barres à ustensiles ..................................34
Étape 9, Installation des filtres ..............................................35
Étape 10, Finalisation de l’installation ................................35
Minimum 36 po
Minimum 24 po
Maximum 30 po
