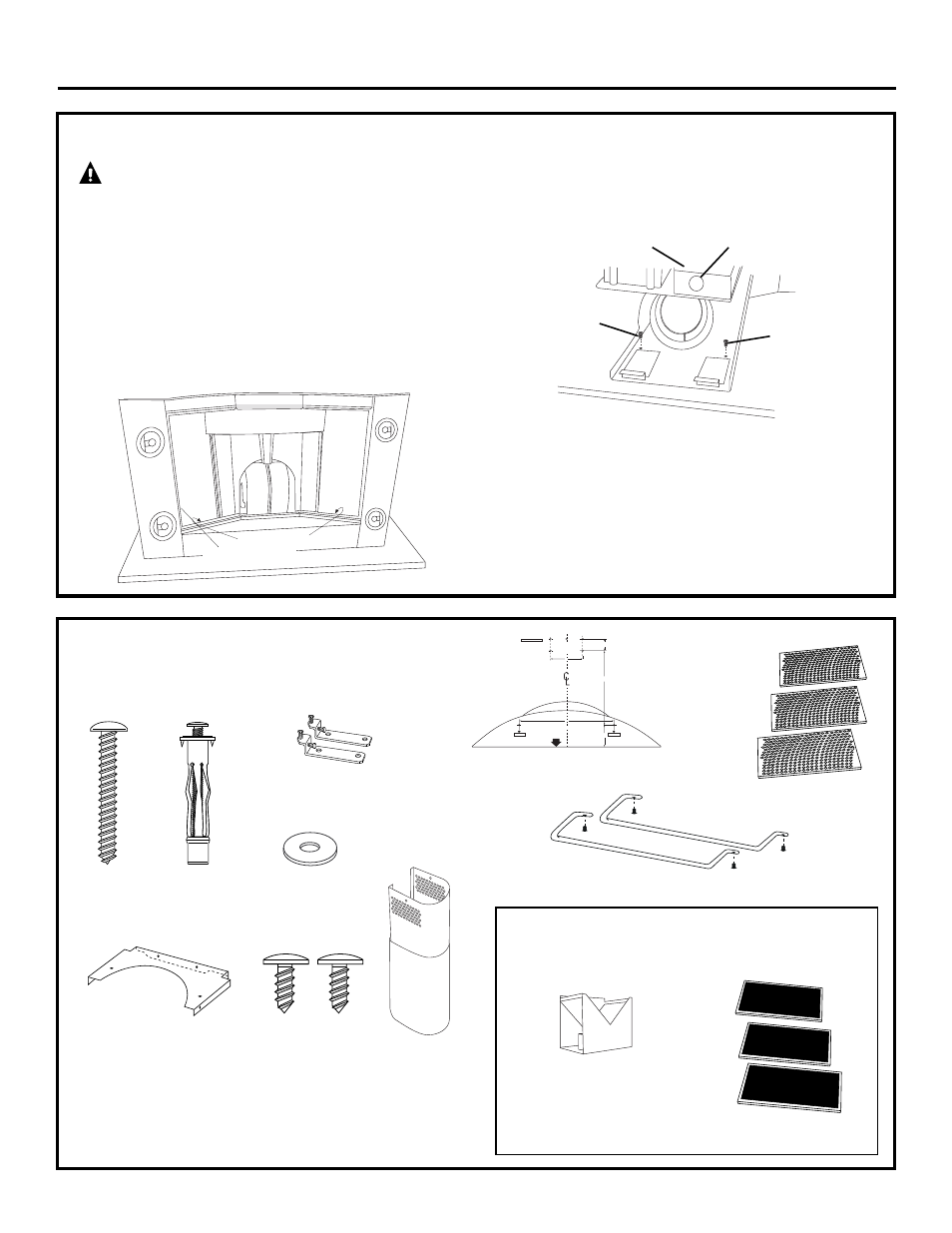

VÉRIFICATION DU MATÉRIEL D’INSTALLATION
Localisez le paquet contenant le matériel d’installation
emballé avec la hotte et vérifiez le contenu.
3 Filtres à charbon
Déflecteur d’air avec
connecteur pour le
conduit supérieur
• Drill 1/8" Pilot Holes For Mounting Brackets.
Align edge 25-1/2" above Cooking Surface.
17-5/16"
3-15/16"
13-9/16"
2-5/32"
C L
• Drill 1/8" Pilot Holes. • Drill 1/8" Pilot Holes.
5-7/8"
Gabarit de montage mural
10 vis à
bois
10 chevilles
murales
2 grandes
rondelles
plates
2 Supports de montage
3 Filtres à
graisse en acier
inoxydable
Cache conduit
décoratif
Support pour le cache conduit
(non requis pour un
fonctionnement en recyclage)
2 vis à tête
Phillips pour
cache conduit
2 barres à ustensiles avec 4 vis de mécanique
Pièces supplémentaires pour
un fonctionnement en recyclage
24
Préparation pour l’installation
RETRAIT DE L’EMBALLAGE
MISE EN GARDE :
Portez des gants
pour vous protéger les mains des bords coupants.
La hotte aspirante est fixée sur une plaque à l’aide
de 4 vis pour l’expédition.
• Retirez le cache conduit, la boîte de pièces et la
mousse de polystyrène utilisée pour l’emballage.
• Sortez la hotte de la boîte.
• Retirez et jetez d’une façon appropriée l’emballage
en plastique.
• Retirez les filtres à graisse métalliques et les
protections latérales.
• Pour retirer la plaque d’expédition, localisez
et retirez les 2 vis sur la partie supérieure de
l’ensemble et les 2 vis à l’intérieur de la hotte
derrière les guides des filtres sur les côtés gauches
et droits. Jetez la plaque d’expédition.
• Retirez le couvercle de la boîte de jonction.
• Retirez la débouchure de la boîte de jonction.
• Installez un réducteur de tension sur la boîte
de jonction.
Vis de fixation
Plaque d’expédition
Plaque d’expédition
Vis de fixation
Vis de fixation
Débouchure Boite de jonction
NOTE : Des outils, des matériaux et du matériel
supplémentaires sont nécessaires pour construire
le support mural.
