31
Instructions d’installation
INSTALLATION – RECYCLAGE
EMPLACEMENT DES CONDUITS
ET DU CÂBLAGE
• Déterminez l’emplacement exact de la hotte
aspirante.
• Localisez le gabarit fourni avec la notice.
• Mesurez 36 po du sol jusqu’au dessus de la surface
de cuisson. Ajoutez la hauteur d’installation de la
hotte, telle que déterminée en page 25. Marquez cet
emplacement.
• Fixez le gabarit à l’aide de ruban adhésif le long
de la ligne au crayon. VÉRIFIEZ QUE LE GABARIT
EST DE NIVEAU.
• Utilisez un niveau pour tracer une ligne droite
verticale, de la ligne médiane du gabarit jusqu’au
plafond.
EMPLACEMENT DU CÂBLAGE DU DOMICILE :
• La boîte de jonction est située à l’intérieur de la hotte
sur le côté supérieur gauche.
• Les fils peuvent arriver du mur arrière ou du plafond
au-dessus de l’emplacement du support supérieur.
Faites passer les longueurs de fils supplémentaires
pour atteindre la boîte de jonction.

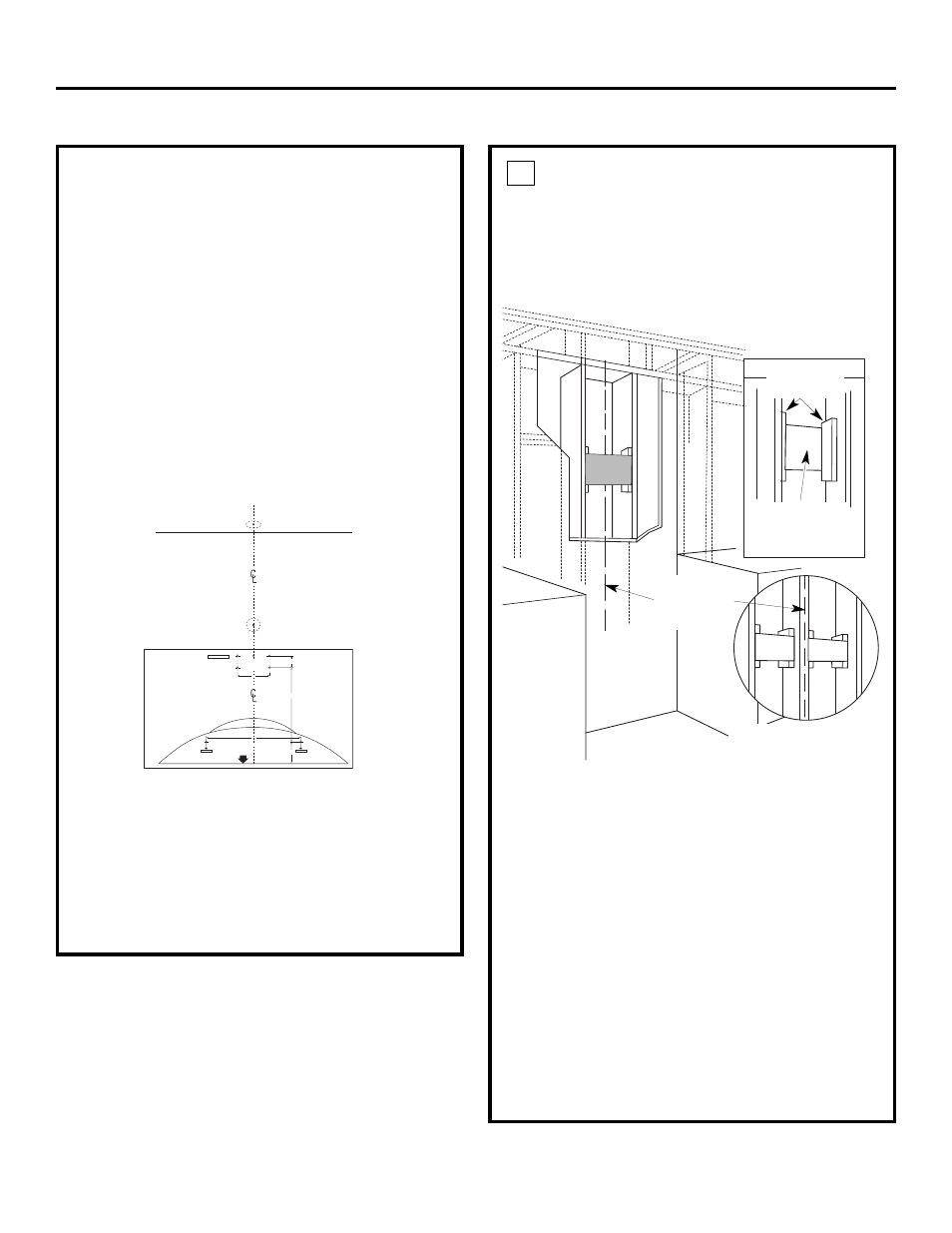

INSTALLATION DU CADRE POUR
LE SUPPORT DE LA HOTTE
IMPORTANT :
La hotte doit être fixée à
un support à l’arrière ou à un poteau de cloison.
Le cadre doit être capable de supporter 45 kg
(100 livres).
En présence d’une cloison sèche, marquez les
emplacements des trous de vis pour les supports
de montage supérieurs. Retirez le gabarit.
• Faites une découpe suffisamment grande dans
la cloison sèche pour exposer 2 poteaux verticaux
à l’emplacement du support indiqué sur le gabarit.
• Installez un support horizontal aux dimensions
de 1 po x 12 po entre les deux poteaux de cloison
à l’emplacement de la vis de montage. Le support
horizontal doit être encastré dans le côté pièce
des poteaux de cloison. Placez des cales derrière
les deux côtés du support afin de fixer les poteaux
de cloison.
IMPORTANT : Réinstallez la cloison sèche pour obtenir
une surface de montage régulière.
1
Vue arrière
des cales
Support
de montage
1 po x 12 po
Ligne médiane
de l’espace
d’installation
• Drill 1/8" Pilot Holes For Mounting Brackets.
Align edge 25-1/2" above Cooking Surface.
17-5/16"
3-15/16"
13-9/16"
2-5/32"
C L
• Drill 1/8" Pilot Holes. • Drill 1/8" Pilot Holes.
5-7/8"
NOTE : 2 supports
horizontaux seront requis
s’il y a un poteau de cloison
entre les emplacements
des vis horizontales.
