MODELOS INDIVIDUALES

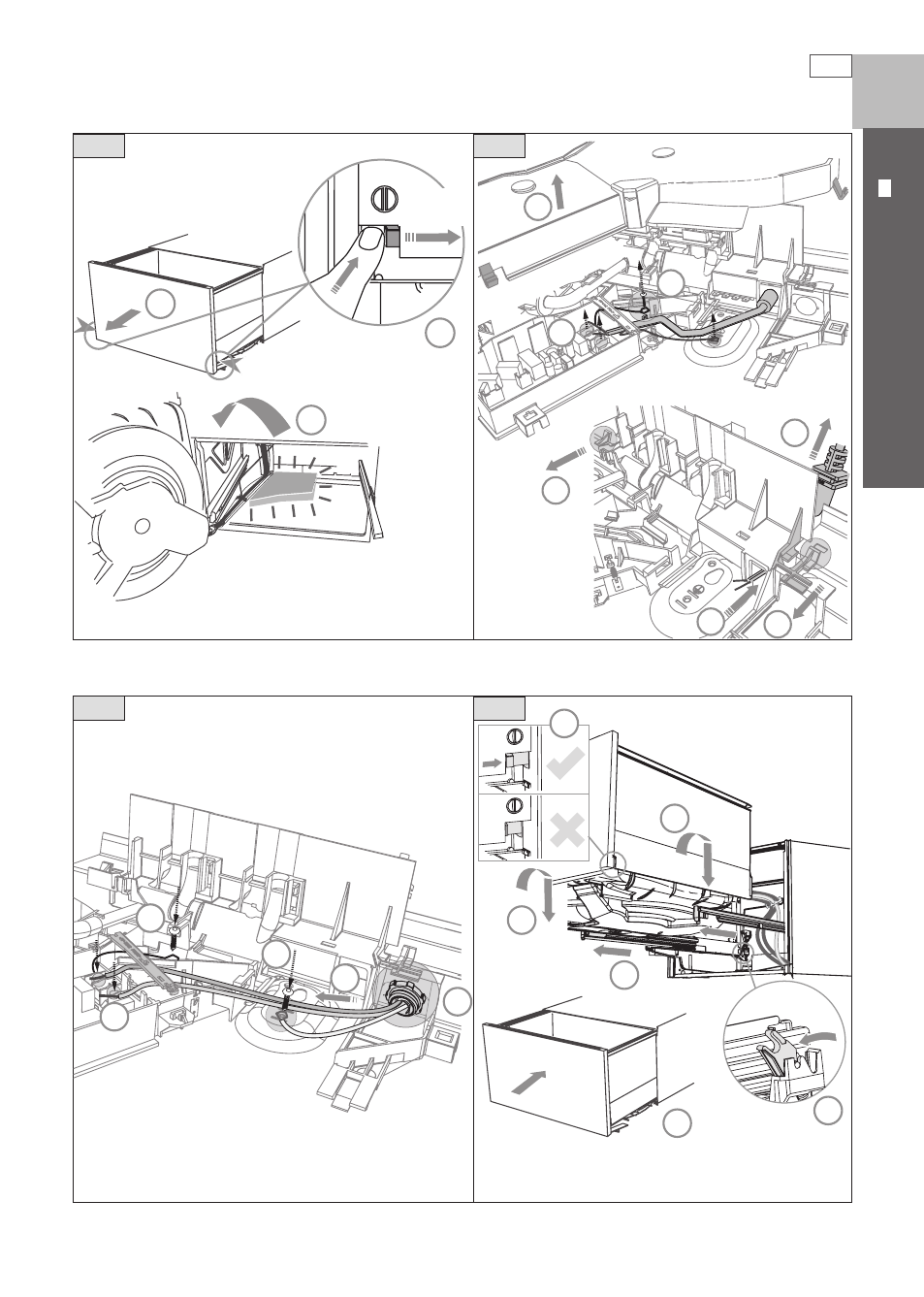

Instalación opcional del cableado del producto
1
1
30 mm
2
3
13
17
14
15
15
4
5
6
7
1
2
3
9
7
8
8
12
11
11
10
16
1 3⁄16 pulg.
(30 mm)
4
1
2
3
Asegúrese de sacar la tina y rotarla de
acuerdo con las manecillas del reloj
para prevenir que las mangueras se
enreden.
Antes de volver a colocar la tina, asegúrese que las
mangueras no estén torcidas y que los pestillos en la parte
trasera de cada corredera de cajón miren hacia adelante.
Asegúrese de volver a colocar los
clips de la tina en ambos lados.
Asegúrese que la
tina ya esté rotada en
dirección contraria a las
manecillas del reloj.
Quite el cordón eléctrico.
Quite la tapa ciega de la abrazadera del cable.
Coloque la abrazadera del cable adecuada
para el tubo metálico de instalación eléctrica y
concluya el cableado como se muestra.
