MODELOS INDIVIDUALES
US CA
(ES)
Dimensiones del producto
Dimensiones del producto (pulg. (mm))
Preacabado
Puerta plana
DD124P5
A altura total* del producto 16 1⁄8” (409)
B ancho total del producto 23 13⁄16” (605)
C profundidad total del producto (no incluye la curvatura/manija) 22 7⁄16” (570)
D profundidad del cajón (abierto) (no incluye la curvatura/manija) 20 ½ ” (520)
E altura* del chasis 16 1⁄8” (409)
F profundidad del chasis 21 ¾ ” (552)
G
profundidad del panel frontal del cajón
(no incluye la curvatura/manija)
1” (25)
H profundidad de la curvatura o manija 3 3⁄16” (81)
I altura de la parte frontal del cajón 15 11⁄16” (398)
J altura del área de ventilación en la base del producto 3⁄8” (9)
K
altura de la instalación de ranuras de pestaña (en la parte supe-
rior del chasis)
1⁄16” (2)
L altura* de la superfi cie del cajón a la superfi cie del chasis 1⁄16” (2)
*Las alturas del chasis incluyen ranuras de pestaña
Nota: para modelos de Puerta plana preacabada, la altura de la parte superior de la manija a la parte superior de la puerta -
2
5⁄16 pulg. ( 59.5 mm)

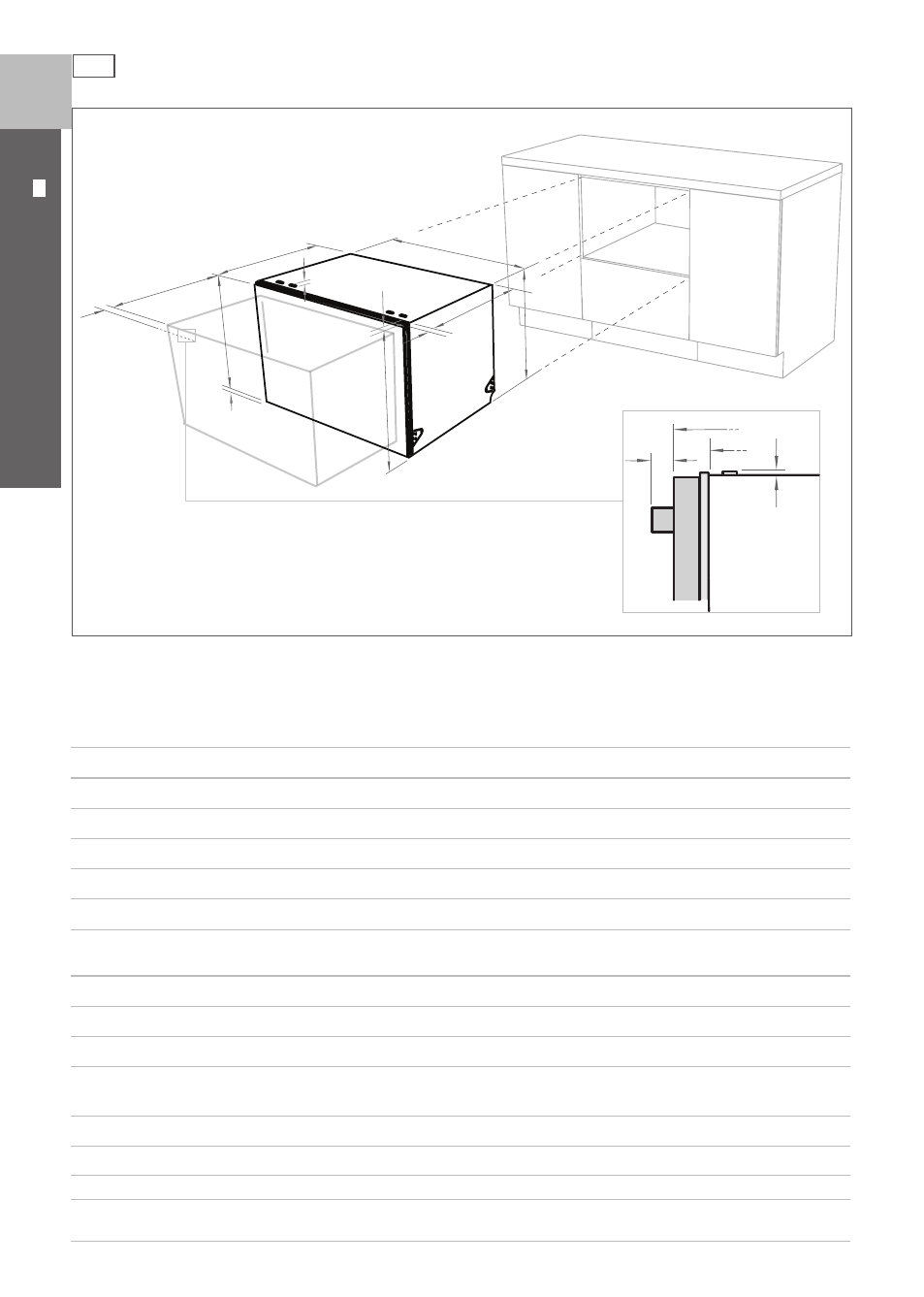

Diagramas de instalación para fines ilustrativos exclusivamente
