MODELOS DOBLES
US CA
(ES)
Dimensiones del producto

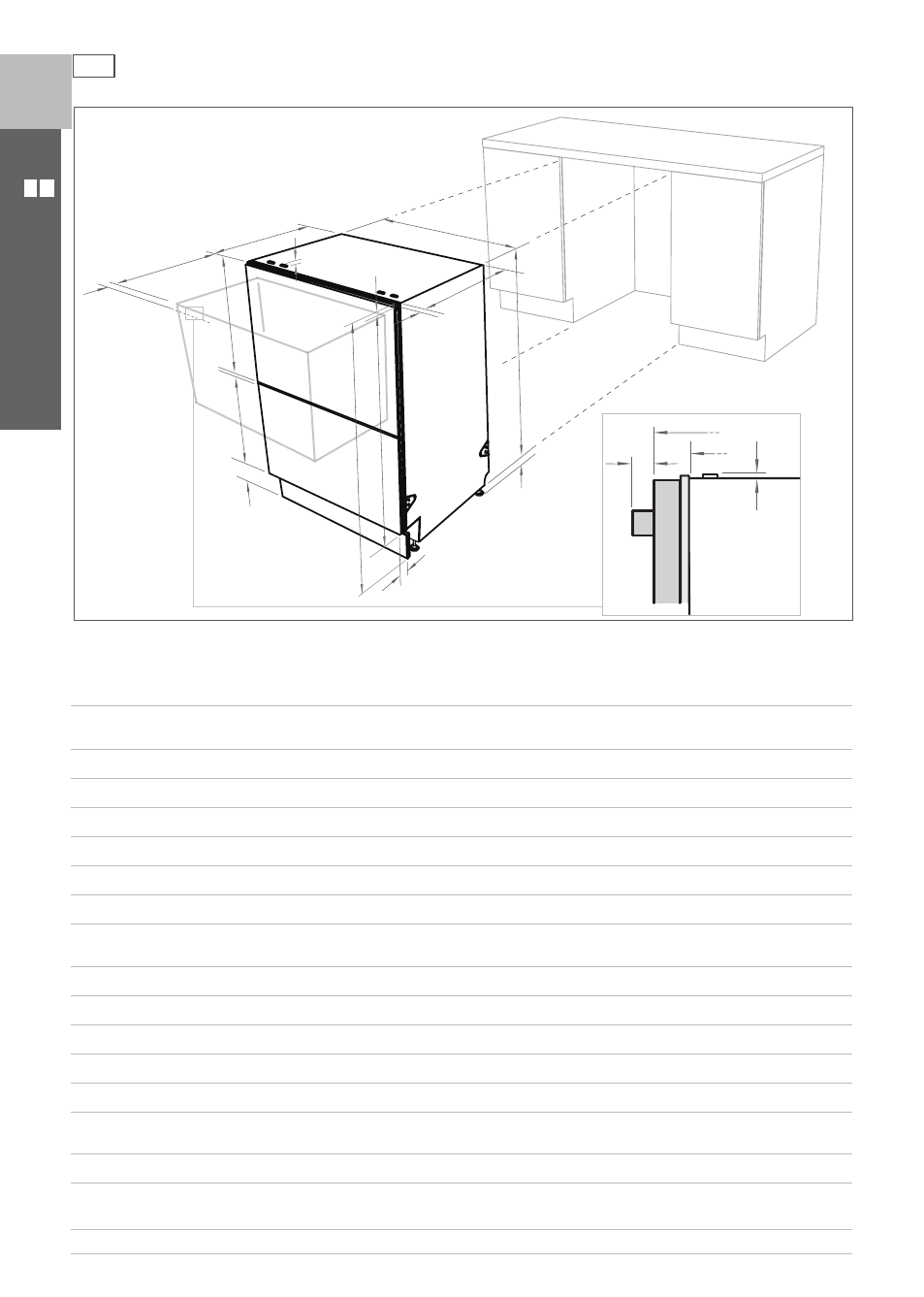

Diagramas de instalación para fines ilustrativos exclusivamente
Dimensiones del producto (pulg. (mm))
Preacabado
Puerta plana
r
DD224P5
A altura total* del producto
32 ¼ - 34 5⁄8”
(819.5- 879.5)
B ancho total del producto 23 13⁄16” (605)
C profundidad total del producto (no incluye la curvatura/manija) 22 8⁄16” (570)
D profundidad del cajón (abierto) (no incluye la curvatura/manija) 20 8⁄16” (520)
E altura* del chasis 31 7⁄8” (809)
F rango de altura de las patas de nivelación 2 3⁄8” (60)
G profundidad del chasis 21 ¾ ” (552)
H
profundidad del panel frontal del cajón
(no incluye la curvatura/manija)
1 ” (25)
I profundidad de la curvatura o manija 3 3⁄16” (81)
J profundidad del rodapié 2 - 4 5⁄16” (50 - 110)
K altura de la parte frontal superior del cajón 15 11⁄16” (398)
L altura de la parte frontal inferior del cajón 14” (356)
M altura del rodapié (ajustable) 2 ¾ - 4 ¾ ” (70 - 120)
N
altura de la instalación de ranuras de pestaña (en la parte
superior del chasis)
¾ ” (2)
O altura de las partes frontales del cajón 30 1⁄16” (764)
P
altura* de la superfi cie del cajón superior a la superfi cie del
chasis
¾ ” (2)
* las alturas del chasis incluyen las ranuras de pestaña
O
B C
E
D
F
G
H
J
N
P
I
K
L
M
A
N G
C
I
