Anschlüsse
Wenn Ihr AV-Receiver Video-
Ausgangsbuchsen hat, schließen Sie Ihren
receiver und dann Ihren Fernseher so an,
dass Sie einen Fernseher für verschiedene
Videoquellen (LD, Videocassettenrecorder
usw.) verwenden, indem SIe einfach den
Eingangswahlschalter Ihres AV-eivers
umschalten.
Dieses Gerät weist drei Typen von
Videobuchsen auf. Verwenden Sie die, die
der an die Eingangsbuchsen angeschlossenen
Komponente entspricht.
Falls Ihr TV nur über eine
Videoeingangsbuchse verfügt, können Sie
den Fernseher direkt an dieses Gerät
anschließen.
Verbinden Sie die AV-Buchse dieses
Geräts mit der SCART-Eingangsbuchse
Ihres Fernsehers, indem Sie ein im
Fachhandel erhältliches SCART-Kabel
verwenden.
Hinweis:
– Stellen Sie sicher, dass die Seite mit der
Markierung “TV” am SCART-Kabel mit
dem Fernseher verbunden ist und die Seite
mit der Markierung “DVD” am SCART-
Kabel an dieses Gerät angeschlossen ist.
Component-Video-Buchsen
Component-Video-Verbindungen erzielen
höhere Farbtreue als als S-Video-
Verbindungen, indem sie Videosignale
getrennt auf verschiedenen Leitungen für
Luminanz- (Y: Grün) und Farb-Signale
übertragen (P
B
: Blau, P
R
: Rot).
Verbinden Sie die VIDEO OUT -
COMPONENT (Y, P
B
/C
B
, P
R
/C
R
)-Buchsen
dieses Geräts mit den Component-
Eingangsbuchsen Ihres AV-Receivers und
dann mit der Ihres Fernsehers, indem Sie
ein im Fachhandel erhältliches
Component-Kabel verwenden. Beachten
Sie die Farbe jeder Buchse beim Herstellen
von Verbindungen. Wenn Ihr AV-Receiver
nicht Component-Ausgangsbuchsen hat,
können Sie ein besseres Videobild erzielen,
indem Sie die Component-
Ausgangsbuchsen dieses Geräts direkt mit
den Component-Eingangsbuchsen Ihres
Fernsehers verbinden.
Komposit-Video-Buchse
Verbinden Sie die VIDEO OUT - VIDEO-
Buchse dieses Geräts mit der Video-
Eingangsbuchse Ihres AV-Receivers und
dann mit der Ihres Fernsehers, indem Sie
ein im Fachhandel erhältliches Video-Kabel
verwenden.

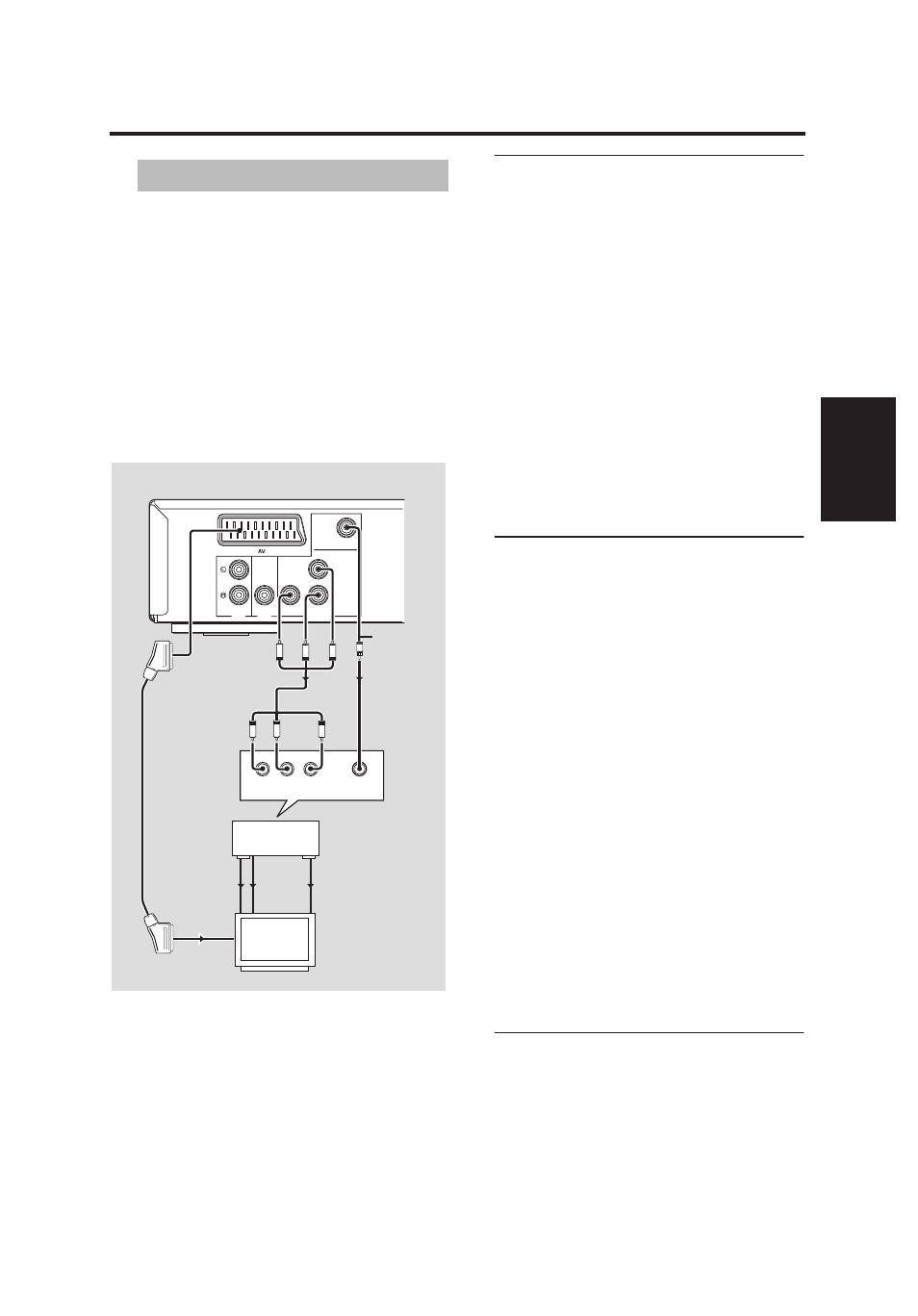

Videoanschlüsse
AUDIO
OUT
DIGITAL
OUT
VIDEO OUT
V I D E O
COAXIAL
COMPONENT
Y
P
B
/C
B
P
R
/C
R
S VIDEO
OUT
S VIDEO
IN
COMPONENT
VIDEO OUT
COMPONENT
VIDEO IN
VIDEO
OUT
VIDEO
IN
COMPONENT
VIDEO
VIDEO
Y
P
B
/C
B
P
R
/C
R
V
P
R
P
B
Y
P
R
P
B
Y
AV-Receiver
Dieses Gerät
TV
Video-Cinch-
Kabel
(mitgeliefert)
