Функциональный обзор
1
Гнезда AUDIO OUT (L, R)
Подключите к аудиовходным гнездам
аудиовизуального ресивера или
стереофонической системы.
2
Гнездо DIGITAL OUT - COAXIAL
Подключите к коаксиальному входному
гнезду аудиовизуального ресивера.
3
Гнезда VIDEO OUT - COMPONENT
(Y, P
B /C B , P R /C R )
Подключите к компонентным входным
гнездам аудиовизуального ресивера.
4
Терминал AV
Подключите к входному терминалу
SCART на телевизоре.
5
Гнездо VIDEO OUT - VIDEO
Подключите к композитному входному
гнезду аудиовизуального ресивера.
6
Силовой кабель переменного тока
Подключите к обычной розетке
переменного тока.
Предостережение: Не прикасайтес к внутренним контактам гнезд на
задней панели данного аппарата. Электростатический
разряд может привести к поломке данного аппарата.

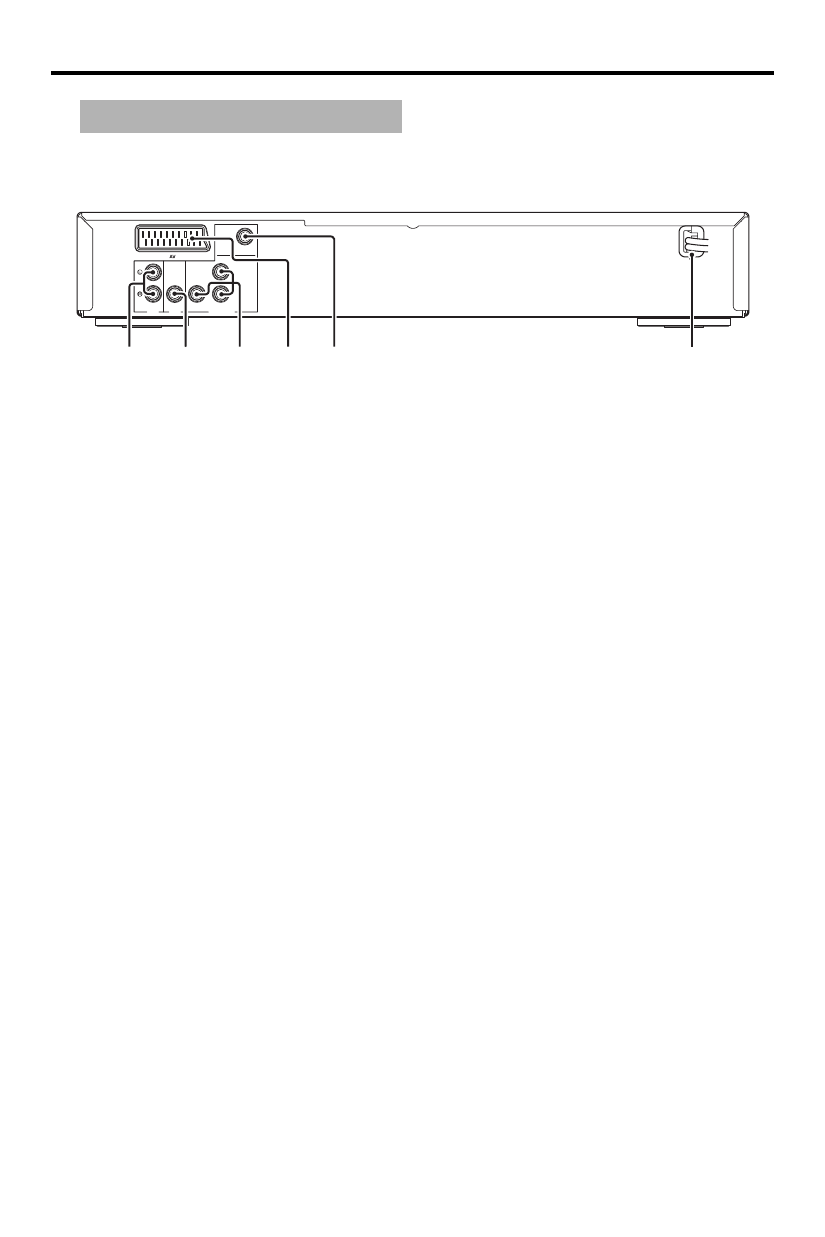

Задняя панель
AUDIO
OUT
DIGITAL
OUT VIDEO OUT
V I D E O
COAXIAL COMPONENT
Y
P B /C B P R /C R
3 6 4 1 5 2
