Funktionsbeschreibung
1
AUDIO OUT (L, R)-Buchsen
Stellen Sie die Verbindung zu dein Audio-
Eingangsbuchsen Ihres AV-Receivers oder Ihrer
Stereoanlage her.
2
DIGITAL OUT - COAXIAL-Buchse
Stellen Sie die Verbindung zu der koaxialen
Eingangsbuchse Ihres AV-Receivers her.
3
VIDEO OUT - COMPONENT
(Y, P
B
/C
B
, P
R
/C
R
)-Buchsen
Stellen Sie die Verbindung zu den Component-
Eingangsbuchsen Ihres AV-Receivers her.
4
AV-Buchse
Stellen Sie die Verbindung zur SCART-
Eingangsbuchse Ihres Fernsehers her.
5
VIDEO OUT - VIDEO-Buchse
Stellen Sie die Verbindung zu der Composite-
Video-Eingangsbuchse Ihres AV-Receivers her.
6
Netzkabel
Stecken Sie den Netzkabelstecker an eine
Standard-Netzdose an.
Vorsicht: Berühren Sie nicht die inneren Stifte der Buchsen an der Rückseite
dieses Geräts. Elektrostatische Entladung kann permanente Schäden
an diesem Gerät verursachen.

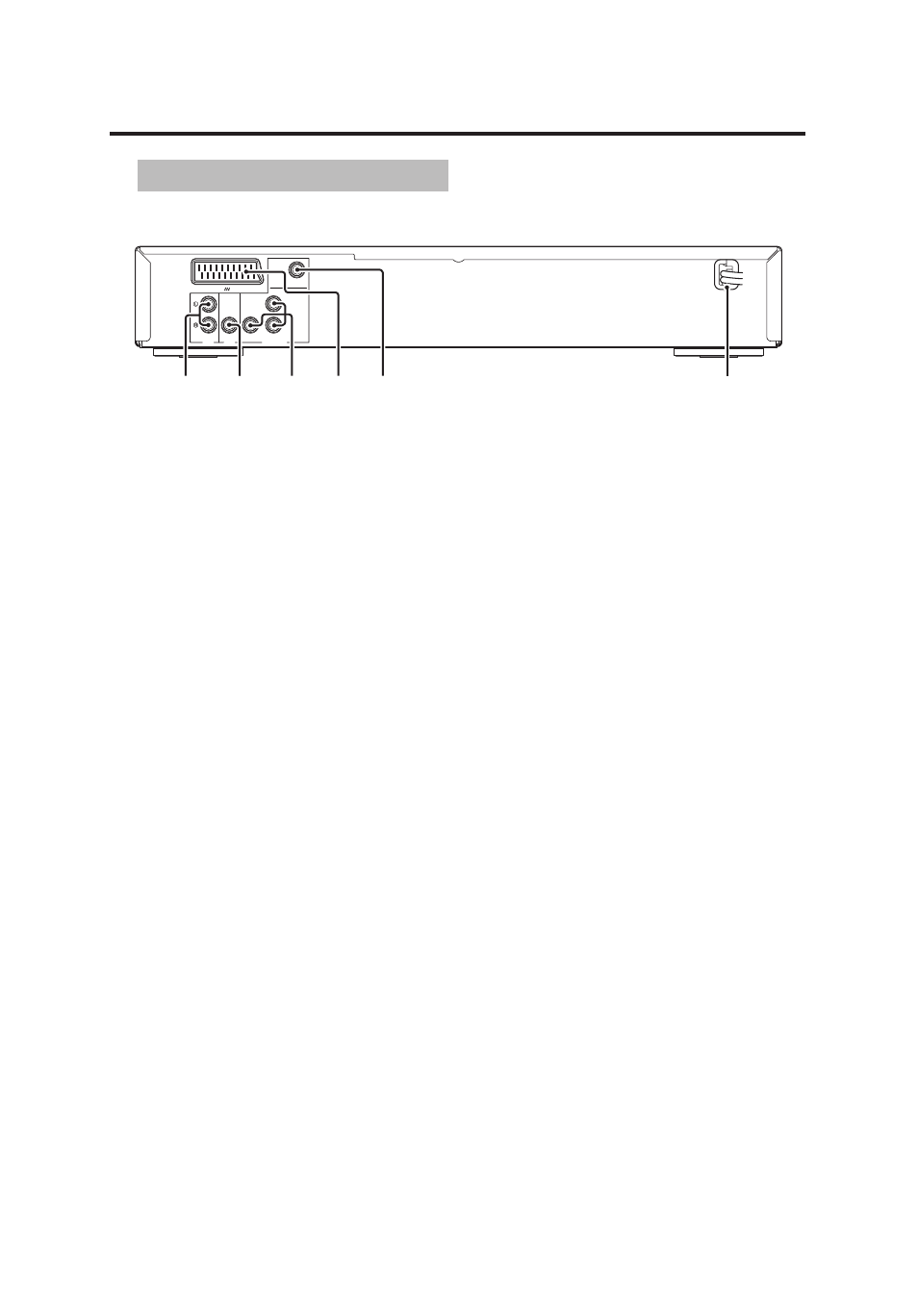

Rückwand
AUDIO
OUT
DIGITAL
OUT
VIDEO OUT
V I D E O
COAXIAL
COMPONENT
Y
P
B
/C
B
P
R
/C
R
3
6
4
1
5
2
