Page 51: Español

14
ESPAÑOL
Conrdon de
Alimentacion
Tornillo
Tornillo
La rejilla
de entrada

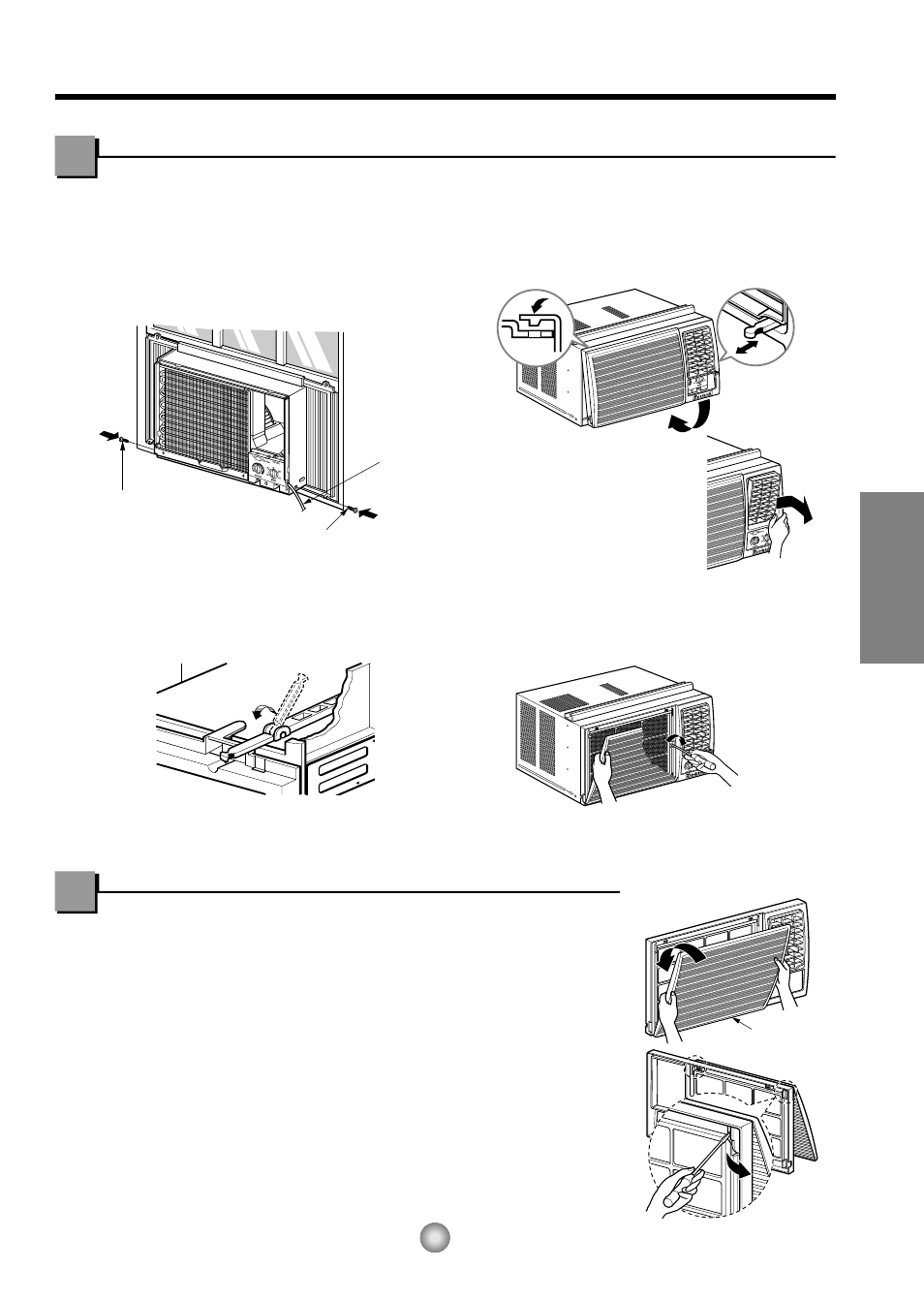

Instalación del Gabinete
Instrucciones para la instalación
Paso 1.: Deslice el aire acondicionado al aéreo en este
caso. Vuelva a instalar con los 2 tornillos
quitados antes de instalarse.
Paso 2.: Antes de instalar la rejilla delantera,
tire la palanca de control del
respiradero ubicado sobre los mandos
de control de la unidad, como lo
ilustrado.
Paso 3 : Adjunte la rejilla delantera al alojamiento
insertando las lengüeta en la rejilla
dentro las ranuras en la parte delantera
del alojamiento. Empuje la rejilla adentro
hasta que encaje dentro del lugar.
Cuando arranque la rejilla
delantera del alojamiento,
empuje la rejilla hacia su
lado derecho y tírala hacia
usted.
Paso 4.: Levante la rejilla de entrada y asegure
la rejilla delantera con el tornillo Tipo A.
Baje la rejilla de entrada dentro de su
lugar.
Para Reversar la Apertura de la Rejilla
El Friedrich ZQ08, ZQ10 tiene una rejilla reversible. La rejilla está diseñada
para abrir desde el tope como desde el fondo.
Para reversar la apertura de la rejilla, debe seguir los siguientes pasos:
Paso 1. Tire la rejilla entera de la parte delantera de la unidad y coloque las
bisagras que soporta la rejilla en el lugar sobre el interior de la rejilla
Paso 2. Inserte la punta de un destornillador plano entre uno de las bisagras y
el cojinete de bola de la rejilla
Paso 3. Muy cuidadosamente tire hacia afuera el cojinete del zócalo de la
bisagra y repita los pasos 1-3 para las bisagras y zócalos restantes.
Paso 4. Coloque la bisagra superior en la rejilla
Paso 5. Gire la la parte superior de la rejilla hacia abajo.
Usando el destornillador plano, crea una apertura en la bisagra
superior e inserte el cojinete de bola al retener la rejilla en el lugar.
Repita los mismos pasos para la bisagra restante.
