14
Guide d'installation
FRANÇAIS
Fil d'alimentation
Vis
Vis
Grille interne

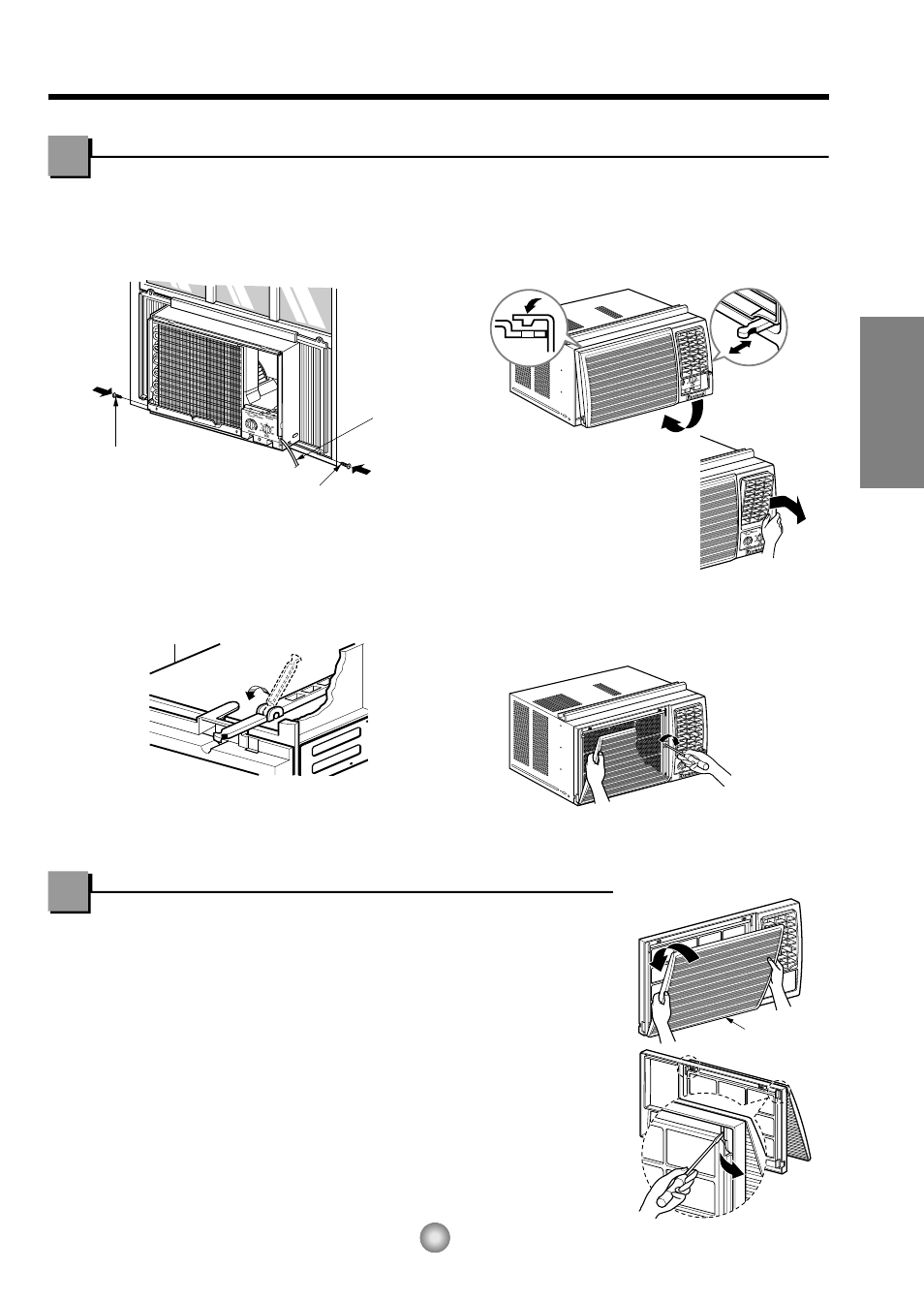

Comment utiliser la Grille d’admission réversible
1. Si vous voulez enlever le filtre vers le bas, ouvrez la grille
interne. Tournez la grille frontale vers l’extérieur.
Démontez la grille interne de la grille frontale en séparant
les parties reliées avec un tournevis de type "_".
Tournez la grille interne de 180 degrés et introduisez les
crochets dans les ouvertures de la grille frontale.
Puis, introduisez le filtre.
2. Introduire le tabs de la grillage frontal au boîtier et
attachez-la.
3. Lever la grillage de la prise et faire la être sécurité la avec
un type A vis à travers le grillage frontal.
4. Si vous voulez extraire le filtre par le haut, utilisez la grille
interne réversible sans changement.
Installez le climatiseur dans la caisse
Étape 1 : Glisser le climatiseur dans le boit.
Réinstaller les 2 vis enlevées plus tôt
sur chaque côté du cas.
Étape 2 : Avant d’installer la grille avant, retirez
le levier de commande de bouche d’air
placé au-dessus du bouton de
commande de l’appareil, comme
indiqué.
Étape 4 : Soulevez la grille interne et assurez la
grille avant par une vis de type A.
Abaissez la grille interne en position.
Étape 3 : Unissez la grille avant à la caisse en
insérant les languettes de la grille dans
les ouvertures placées à l’avant de la
caisse. Poussez la grille jusqu’à ce
qu’elle s’enclenche en position.
Quand vous retirez la grille
avant de la caisse, poussez
la grille vers votre droite et
tirez-la vers vous.
