13
Tornillo
(Tipo C)
Sash
Track
Front Angle
Tornillo(Tipo B)
Sill Support
Tornillo
(Tipo C)
Tira de Goma
Interior Exterior
Soporte del Alféizar
Tuerca
Tornillo
Guía
Superior
Taburete de la Ventana
Angulo de Delante
Marco de Ventana
Guía Superior
Panel Guía
Gabinet
Banda
adhesiva
Interior
Exterior
Gabinete
Aproximamente 1/2"
Guia Marco
Tornillo(Tipo A)

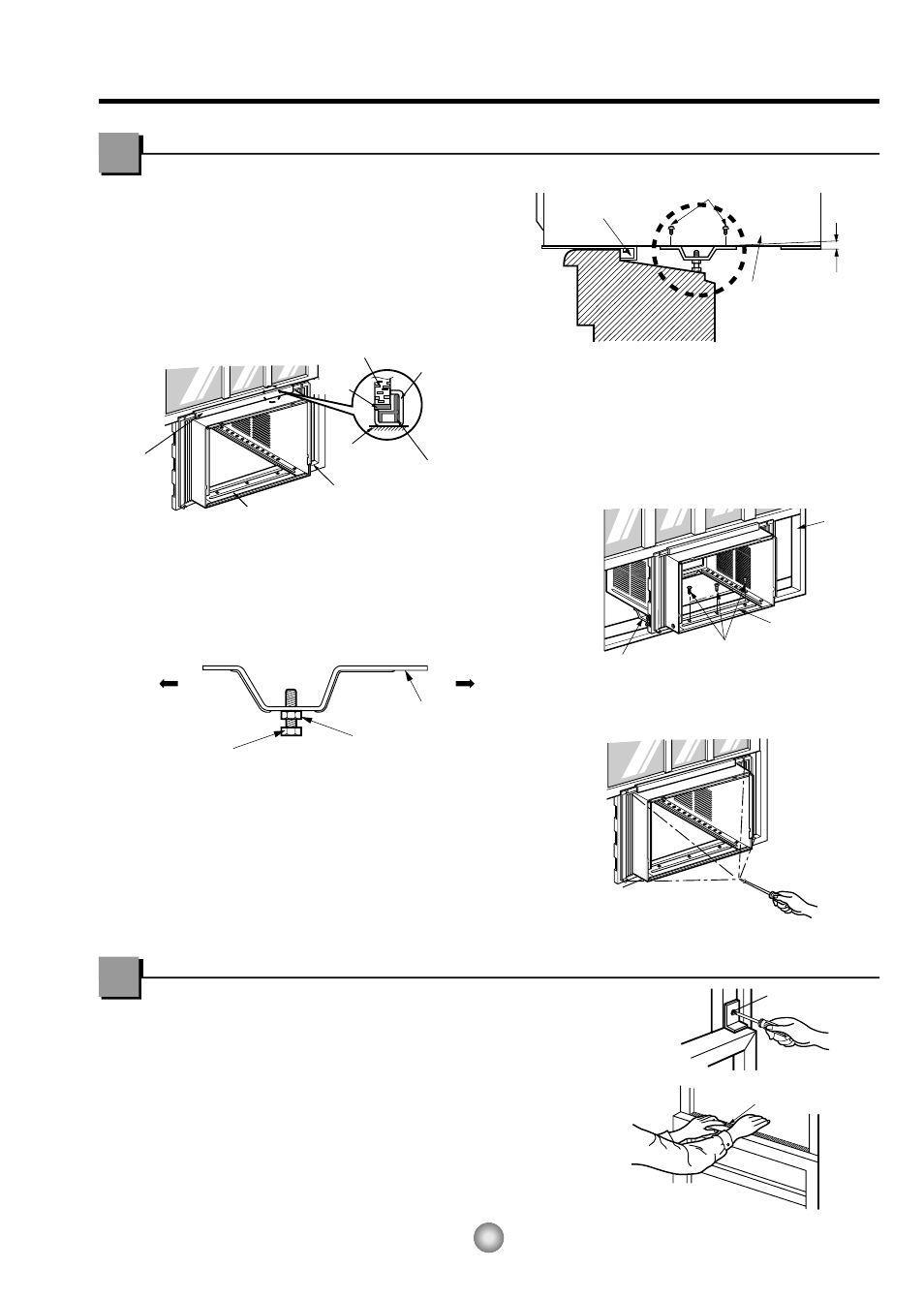

Instrucciones para la instalación
1. Abra la ventana. Marque una línea en el
centro del banqueta de la ventana(o la
ubicación deseada del aire acondicionado).
2. Hale hacia abajo la parte inferior de la
ventana hasta que se una detrás de la guía
superior.
3. Ligeramente ensamble el soporte del
alfeizar usando las partes.
NOTA: No hale la ventana hacia abajo tan
apretadamente que el movimiento del
panel guía sea restringido.
4. Seleccione la posición que ubicará el
soporte del alféizar cerca del punto más
exterior del alféizar.
5. Pegue el soporte antepecho a los rieles de
la caja en relacion a la posicion deseada
usando dos tornillos Tipo A en cada
soporte.
Instalación del Gabinete
Instale el Soporte de Bloqueo de la Ventana y la Junta de Espuma de la Ventana Superior
Paso 1. Adjunte el soporte de bloqueo de la ventana con
el tornillo tipo C
Paso 2. Corte la junta de espuma de la ventana superior
a la anchura de la ventana
Paso 3. Llene la espuma entre el vidrio y la ventana
para prevenir que entre aire e insectos dentro
de la habitación.
6. El gabinete debe ser instalado con una
pequeña caída(cerca de 1 /
2
") hacia abajo
hacia afuera.
7. Adjunte el gabinete al banquete de la
ventana atornillando los tornillos (Tipo B:
Largo dieciséis milímetros y menos.) a través
del ángulo frontal en la banqueta de la
ventana.
8. Hale cada panel guía completamente a
cada lado de la ventana y repita del
paso 4.
